ИНСТРУКЦИЯ
ПО МОНТАЖУ 16-ЭТАЖНЫХ КРУПНОПАНЕЛЬНЫХ
ЖИЛЫХ ДОМОВ ИЗ УНИФИЦИРОВАННЫХ
ИЗДЕЛИЙ ЕДИНОГО КАТАЛОГА СЕРИИ П44/16,
ВОЗВОДИМЫХ ДСК-1

ВСН 170-80

Главмосстрой

МОСКВА- 1982

Главное управление по жилищномуи гражданскому строительству в г. Москве

ГЛАВМОССТРОЙ при МОСГОРИСПОЛКОМЕ

ТЕХНИЧЕСКОЕУПРАВЛЕНИЕ

ИНСТРУКЦИЯ
ПО МОНТАЖУ 16-ЭТАЖНЫХ КРУПНОПАНЕЛЬНЫХ
ЖИЛЫХ ДОМОВ ИЗ УНИФИЦИРОВАННЫХ
ИЗДЕЛИЙ ЕДИНОГО КАТАЛОГА СЕРИИ П44/16,
ВОЗВОДИМЫХ ДСК-1

ВСН 170-80

Главмосстрой

МОСКВА - 1982

«Инструкция»разработана лабораториями сборного домостроения (разделы1-4, 6,7, 9, 11 и 12 -инж. Ю. Н. Домашенко, раздел 10 - канд.техн. наук, Ю. Б. Волковым, зав. лабораторией канд. техн. наук Ф. С. Белавиным)и герметизационных и огнезащитных работ (раздел 8- инж. А. И. Щипановым, Ю. А. Зонтовым и З. В. Жуковой) НИИМосстроя, отделамивнедрения прогрессивной технологии, передовых методов труда и средств малоймеханизации при, производстве строительно-монтажных работ (раздел 5 - инж. В. Д. Фельдманом и И. Г. Карцевой) ипроектно-технологическим и средств малой механизации (инж. А. Н. Абрамовичем)треста Мосоргстрой совместно с Домостроительным комбинатом № 1 (инж. М. В.Храпуновичем) и СПКТБ «Кассетдеталь» (инж. П. И. Эпштейном) Главмосстроя.

«Инструкция»составлена в соответствии с требованиями соответствующих глав СНиПов (III-2-75;III-9-74; III-15-76; III-16-80; III-20-74;II-28-73; III-4-80; и др.), строительных норм (СН-393-78; СН-78-79и др.), проектов типовых жилых секций П-44-1/16 и П44-4/16 и рабочих чертежейальбомов деталей узлов ПДС1, НДС1, КДС1 (выпуска 1981 г.), разработанныхМосковским научно-исследовательским институтом типового и экспериментальногопроектирования (МНИИТЭП), и действующих Ведомственных строительных норм иинструкций (см. приложение 1).

При разработке «Инструкции» учтены замечания МГОКД, МНИИТЭПа, ДСК № 1,треста Мосоргстрой, ОПКТБ «Кассетдеталь», Горкома профсоюза рабочихстроительства и промышленности строительных материалов и Техническогоуправления Главмосстроя.

Ордена Ленина Главное управление по жилищному строительству в г. Москве

ГЛАВМОССТРОЙ
при Мосгорисполкоме

Техническое управление

Ведомственные строительные нормы

Главмосстрой

ВСН 170-80

Инструкция по монтажу 16-этажных крупнопанельных жилых домов из унифицированных изделий единого каталога серии П44/16, возводимых ДСК-1

1.ОБЩИЕ УКАЗАНИЯ

1.1.«Инструкция» составлена в соответствии и в развитие СНиПа и распространяется настроительство 16-этажных крупнопанельных жилых домов из унифицированных изделийединого каталога серии П44/16, возводимых Домостроительным комбинатом № 1Московского государственного объединения крупнопанельного домостроения (МГОКД)Главмосстроя.

1.2. Монтажсборных конструкций крупнопанельных жилых домов этой серии производится порабочим чертежам к типовым проектам жилых секций типа П44-1/16 и П44-4/16(выпуска 1980 г.) и альбомам деталей узлов ПДС1, НДС1 и КДС1 (выпуска 1981 г.),разработанным Московским научно-исследовательским институтом типового иэкспериментального проектирования (МНИИТЭП), а также по проектам производстваработ и технологическим картам.

1.3. Пристроительстве жилых домов серии П44/16 необходимо руководствоваться настоящей«Инструкцией», действующими СНиПами, нормативными материалами и инструкциями (приложение 1).

Схемы рекомендуемой последовательности монтажа и временного креплениясборных элементов конструкций подземной и надземной частей жилых домов этойсерии приведены в приложениях 4-12.

ВНЕСЕНА НИИМосстроем

УТВЕРЖДЕНА
Техническим управлением Главмосстроя
29 декабря 1980 г.

СРОК
ВВЕДЕНИЯ
1 марта 1981 г.

1.4.При строительстве жилых домов серии П44/16 в других климатических районах ипоясах дополнительно к положениям этой «Инструкции» следует учитыватьспецифические требования по производству работ в этих районах, которые должныбыть оговорены в проектах привязки и отражены в проектах производства работ.

2.КОНСТРУКТИВНАЯ ХАРАКТЕРИСТИКА ДОМОВ

2.1. Жилыедома серии П44/16 - крупнопанельные многосекционные 16-этажные, из плоскиходнослойных и многослойных, бетонных и железобетонных панелей.

Проекты жилыхсекций домов этой серии разработаны мастерской № 1 МНИИТЭПа на основе каталогаунифицированных индустриальных изделий и предназначены для массового строительствав г. Москве, осуществляемого Домостроительным комбинатом № 1 Главмосстроя.

2.2. С цельюрасширения градостроительных возможностей жилые дома этой серии запроектированыпрямолинейной и усложненной конфигурации на основе четырехквартирных широтныхпрямых секций типа П44-1/16 и угловых секции типа П44-4/16.

Все типысекций образованы из ограниченного числа повторяющихся компоновочных элементов.

Проектытиповых секций откорректированы с учетом опыта строительства в 1979-1980 гг. ипредусматривают совершенствование деталей, узлов и конструкций, в том числелестнично-лифтового узла, балконов и крыши, а также повышение уровня ихзаводской готовности.

2.3. Широтныепрямые секции типа П44-1/16 включают рядовую и две торцевых (правую и левую)секции, отличающиеся между собой наличием или отсутствием в первом этажеэлектрощитовой или сквозного прохода. Прямые секции имеют в типовом этажеоднокомнатную, две двухкомнатные и трехкомнатную квартиры (рис. 1).

Угловые секциитипа П44-4/16 включают четыре типа секций (типы 2, 3, 4 и 5) с вариантамиокончаний, предназначаемых для формирования домов усложненной конфигурации сучетом необходимой ориентации. Угловые секции позволяют осуществлять блокировкукак между собой, так и прямыми секциями типа П44-1/16. Все угловые секции спервым жилым этажом включают две однокомнатных и две трехкомнатных квартиры (рис. 2). Все квартиры с изолированнымикомнатами, имеют балконы или лоджии (кроме 1 этажа) и предназначены дляпосемейного заселения.


Рис. 1

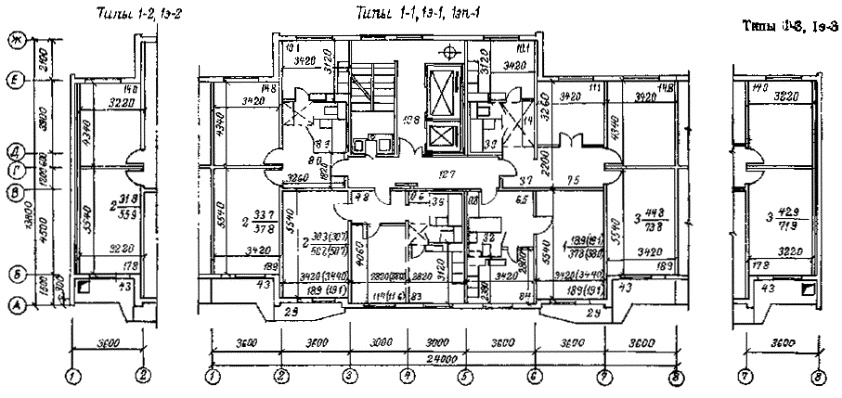

Планытяговых этажей прямых рядовой и торцевой секций
типа П44-1/16 (цифры в скобках даны для 9-16 этажей)

Рис. 2

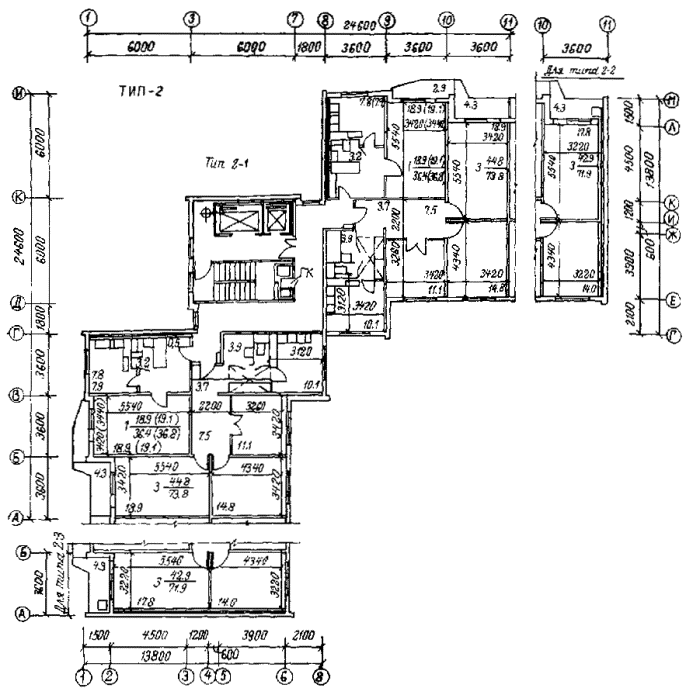

Планы типовых этажей угловой жилой секции типа П44-4/16
(цифры в скобках даны для 9-16 этажей)


Основныеобъемно-планировочные показатели рядовой, торцевой и угловой секций приведены втабл. 1.

Таблица1

Основные объемно-планировочные показатели
секций жилых домов серии П44/16

Наименование показателей

Единица измерения

Секции

рядовая

тип 1-1

торцевая

тип 1-2

угловая

тип 2-1

Площадь застройки

кв. м

344

345,8

364,2

Жилая площадь квартир

кв. м

2048

2017,6

2041,6

Общая (полезная) площадь квартир

кв. м

3519,2

3488,8

3529,6

Средняя общая (полезная) площадь одной квартиры

кв. м

55,0

54,5

55,1

Расчетное количество жильцов

чел.

208

208

224

Средняя общая (полезная) площадь квартир на одного жителя

кв. м

16,9

16,7

15,8

Площадь летних помещений

кв. м

216

216

225

Площадь внеквартирных помещений

кв. м

832,5

830,5



Приведенная общая площадь

кв. м

3584,9

3554,2

3597,5

Строительный объем жилой части секции

куб. м

14600

14688,3

15946

Отношение строительного объема к общей площади

-

4,14

4,21

4,51

Общее количество квартир

шт.

64

64

64

В том числе









однокомнатных

шт.

16

16

32

двухкомнатных

шт.

32

32

-

трехкомнатных

шт.

16

16

32

Жилая площадь типового этажа

кв. м

127,7

(128,3)

125,8

(126,4)

127,4

(127,8)

Общая (полезная) площадь типового этажа (в скобках - для 9-16 этажей)

кв. м

219,6

(220,3)

217,7

(218,4)

220,2

(221,0)

2.4.В жилых домах серии П44/16 высота этажей - 2,80 м. Общая высота зданий (отуровня пола первого этажа) - 47,01 м, а с учетом машинных помещений лифтов -48,76 м (рис. 3).

В домахпредусмотрено современное инженерное, встроенное и кухонное оборудование, лифтыи мусоропроводы. В каждой секции по два лифта грузоподъемностью 320 и 500 кг сверхним расположением машинного помещения.

В качествепротивопожарных мероприятий для предотвращения задымления путей эвакуации вдоме предусмотрены:

- системадымоудаления из поэтажных коридоров;

- возможностьсоздания подпора воздуха в лестничную клетку и шахту лифтов.

Рис. 3

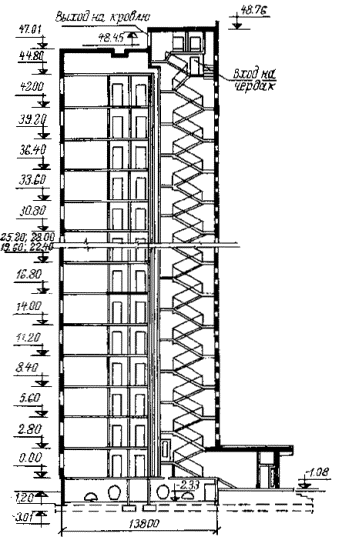

Поперечный разрез жилого дома серии П44/16

Системыдымоудаления и подпора воздуха включаются автоматически по сигналу квартирныхтепловых извещателей и от кнопок, установленных в нишах пожарных кранов накаждом этаже.

В качестведублирующих путей пожарной эвакуации жителей в 2-16-этажах предусмотреныпереходы по балконам в смежные секции, а в лоджиях квартир в торцах здания -люки и стремянки в уровне 2-16-го этажей.

Техническоеподполье зданий предназначено для внутренних инженерных коммуникаций ипредусматривает возможность прокладки транзитных трубопроводов.

2.5.Конструктивная схема домов этой серии - несущие внутренние поперечные стены сшагом 3,0 и 3,6 м. Наружные стеновые панели - навесные. Панели перекрытийопираются на внутренние стены.

2.6. Подземнаячасть домов запроектирована с применением следующих конструкций:

фундаменты -свайные с монолитными железобетонными ростверками или монолитная железобетоннаяплита на естественном основании;

наружные стены- железобетонные трехслойные панели толщиной 22 и 28 см, облицованныекрупноразмерной глазурованной керамической плиткой;

внутренниестены - бетонные панели толщиной 18 см;

перекрытие -железобетонные плоские панели толщиной 14 см с каналами для электропроводки;

входы втехническое подполье, крыльца и др. - сборные железобетонные элементы.

2.7. Надземнаячасть жилых домов серии П44/16 решена с применением следующих конструкций:

наружные стены- навесные железобетонные трехслойные панели с утеплителем общей толщиной 28см. Наружные панели поставляются с окончательной отделкой фасадных поверхностейкрупноразмерной глазурованной керамической плиткой с установленнымиостекленными оконными и дверными балконными блоками и сливами;

внутренниестены - бетонные плоские панели толщиной 14 и 18 см;

перекрытия -железобетонные сплошные плоские панели, размером на комнату, толщиной 14 см, сканалами для электропроводки;

лестницы - изсборных железобетонных маршей с гладкой лицевой поверхностью ступеней иплощадок с мозаичными полами;

перегородки -гипсобетонные толщиной 8 см;

шахты лифтов -из объемных железобетонных элементов высотой на этаж, поступающие на стройку сустановленными обрамлениями дверных проемов и постоянными дверями в закрытомположении;

санитарныеузлы - из полностью отделанных и оборудованных на заводе унифицированныхобъемных гипсобетонных кабин с железобетонным поддоном;

вентиляционныеблоки - гипсобетонные не несущие, высотой на этаж;

электропанели- железобетонные не несущие, высотой на этаж;

лоджии ибалконы - железобетонные плиты с опиранием на наружные стены, с экранамиограждений из алюминиевого профиля и гофрированного листа;

крыша -плоская с теплым чердаком и внутренним водостоком. Панели покрытия трехслойныежелезобетонные с утеплителем, толщиной 20 см, с мастичной безрулонной кровлей,выполняемой на заводе.

Чердакявляется техническим этажом и в каждой секции служит сборной вентиляционнойкамерой, объединяющей воздуховоды из кухонь и санузлов квартир с выбросомзагрязненного воздуха в атмосферу через общие вытяжные шахты.

2.8.Вертикальные стыки панелей наружных стен выполняются открытого типа сводоотбойной лентой, в лоджиях стыки закрытого типа с герметизацией тиоколовоймастикой АМ-0,5. Кромки панелей наружных стен должны быть покрыты на заводегерметизирующим составом в соответствии с проектом.

Горизонтальныестыки панелей наружных стен приняты открытого типа за исключением балконов илоджий, где стыки закрытые.

2.9.Горизонтальные стыки панелей перекрытий с внутренними несущими стенами принятыплатформенного типа с толщиной шва 10 мм снизу панелей и толщиной 20 мм надпанелями перекрытий.

2.10. Всесоединения конструктивных элементов выполняются на сварке с применениеммонтажных металлических связей в соответствии с рабочими чертежами альбомовдеталей узлов проекта и требованиями, приведенными в разделе 4 (пп. 4.19-4.24) настоящей инструкции.

2.11. Монтажконструкций и заделку стыков между сборными элементами подземной и надземнойчасти жилых домов этой серии необходимо выполнять с применением указанных впроекте соответствующих марок бетона и раствора.

При устройствеподземной части домов для монтажа сборных элементов и заделки вертикальныхстыков панелей наружных и внутренних стен следует применять цементный раствормарки 200.

При возведениинадземной части домов для монтажа сборных элементов и заделки стыков между нимиприменять цементный раствор для всех этажей марки 150.

2.12.При монтаже жилых домов этой серии необходимо руководствоваться разработанными МНИИТЭПомрабочими чертежами к типовым проектам жилых секций типа П44-1/16 и П44-4/16(выпуска 1980 г.), альбомами рабочих чертежей деталей узлов (выпуска 1981 г.)по подземной части зданий - альбомы ПДС1 (часть 1-1, часть П/16), по надземнойчасти - альбомы НДС1 (часть 1-1, часть П/16), по чердаку и крыше - альбомы КДС1(часть 1-1) и др., а также дополнениями к этим альбомам и техническимиинформациями, выпускаемыми МНИИТЭПом.

3.ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА

3.1.Изготовление сборных элементов и монтаж надземной части крупнопанельных жилыхдомов серия П44/16 осуществляется Домостроительным комбинатом № 1 Главмосстроя.

Работынулевого цикла, включая монтаж подземной части зданий, выполняются трестамиМосфундаментстрой и другими специализированными организациями Главмосстроя.

3.2. Сборныеэлементы для подземной части домов изготовляются и комплектно поставляются настроительные площадки Домостроительным комбинатом № 1 и заводамиГлавмоспромстройматериалов.

3.3. Доставкусборных деталей домов с заводов комбината на строительные площадки следуетосуществлять по транспортно-монтажным часовым графикам транспортными средствамиМосстройтранса под оперативным руководством Домостроительного комбината № 1.

3.4. За основуорганизации строительства 16-этажных крупнопанельных жилых домов этой серииприняты следующие основные положения:

- поточностьстроительства;

- монтажсборных элементов подземной и надземной частей домов по часовым графикам странспортных средств, исключая дополнительную разгрузку и складированиеосновных изделий на площадке;

- комплектацияи централизованная поставка через комплектовочную базу всех материалов иизделий в специальных контейнерах по графикам на каждый объект непосредственнона рабочее место;

- максимальноесовмещение работ по монтажу сборных конструкций с внутренними общестроительнымии специальными работами, включая монтаж лифтов и отделочные работы.

3.5. Монтажсборных элементов надземной части домов производится Домостроительнымкомбинатом № 1 непосредственно с транспортных средств по часовымтранспортно-монтажным графикам.

3.6.Пообъектные транспортно-монтажные часовые графики составляются АСУС на основетиповых нормативов, учитывающих прогрессивную технологию возведения зданий иразработанных СПКТБ «Кассетдеталь» в соответствии с типовой технологическойпоследовательностью монтажа конструкций, предусмотренной проектом производстваработ.

Комплектуемыематериалы и изделия, необходимые в процессе монтажа и в послемонтажный период,а также трубные заготовки и приборы инженерного оборудования должныпоставляться по суточным графикам комплектно в контейнерах в соответствии сграфиком монтажа основных конструкций здания.

3.7. Срокивыполнения монтажных и других работ по домам данной серии устанавливаются наосновании типового решения продолжительности работ по секциям, принятогопроектом производства работ, и количества блок-секций в доме.

3.8. Дляобеспечения своевременной подготовки фронта и условий для поточногопроизводства работ все работы по возведению жилых домов этих серий разделяютсяна три основных этапа (кроме подготовительного периода):

- нулевойцикл;

- надземнаячасть зданий;

- отделочныеработы.

На каждом этапестроительства продолжительность выполнения и степень совмещения работустанавливается проектом производства работ.

3.9. К монтажуконструкций подземной части здания разрешается приступать после выполнениявсего комплекса земляных работ, разбивки осей, устройства и приемки свайногооснования или монолитных фундаментов.

3.10. Доначала работ по возведению надземной части жилого дома должны быть полностьюзакончены все работы подготовительного и нулевого цикла для данного объекта,включая прокладку всех подземных коммуникаций, произведена планировкаприлегающей территории, выполнены постоянные или временные дороги из сборныхжелезобетонных плит, проложены подкрановые пути и установлены необходимыепередвижные бытовые помещения, располагаемые вне зоны работы башенного крана.

3.11. Привозведении многоэтажных домов основным методом производства работ для объектовв целом и внутри зданий является поточный метод, обеспечивающий равномернуюсдачу домов в эксплуатацию в течение года, рациональное использование монтажныхмеханизмов и приспособлений, повышение качества и снижение стоимостистроительства.

3.12.Работы по строительству надземной части зданий ведутся по совмещенному графику, по которомупараллельно с монтажом конструкций производятся общестроительные и специальныеработы, выполняемые не в монтажной зоне. При этом ведущим процессом,определяющим ритм потока во времени, является монтаж сборных конструкцийздания. Остальные строительные работы, выполняемые на здании, необходимоподчинить темпу и ритму ведущего процесса.

Выполнениепослемонтажных общестроительных, санитарно-технических, электромонтажных иотделочных работ, монтаж лифтов и систем незадымляемости следует производить втехнологической последовательности и в ритме монтажа конструкций.

Установку встроенноймебели (шкафов, антресолей и др.), как правило, следует выполнять в процессеотделочных работ, после окраски потолков, оклейки стен обоями и настилки полов.До выполнения этих работ установка встроенной мебели возможна только посогласованию с проектной организацией и заводами-поставщиками.

Взаимнуюувязку различных видов работ осуществляют в соответствии с календарным графикомпроекта производства работ.

3.13.Для совмещенного выполнения монтажных, общестроительных и специализированных работ накорпусе и для безопасного их производства этажи разбиваются на захватки содинаковыми сроками выполнения работ на них.

За оптимальнуюзахватку принимается одна секция. Количество одновременно монтируемых секцийодним монтажным потоком, исходя из условий технологичности монтажа конструкций,трудоемкости, сроков производства работ, обеспечения высокого качества работ иравномерного ввода объектов в эксплуатацию, не должно превышать четырех. Примонтаже многосекционных жилых домов этой серии разбивка их на потоки должнапроизводиться с учетом этого фактора (не более 4-х секций на поток), причемпоток от потока должен отделяться глухим торцом, что позволяет вводить вэксплуатацию многосекционные дома отдельными частями.

3.14.Внутренние общестроительные и специальные работы, совмещенные с монтажомздания, следует производить с отставанием от монтажных работ в соответствии спроектом производства работ и совмещенным графиком.

При этомвнутренние работы и монтаж конструкций по требованиям техники безопасностивсегда должны производиться на разных захватках, так как не допускаетсяодновременное выполнение этих работ по одной вертикали независимо от количествасмонтированных перекрытий (см. раздел 11).

3.15. Монтажконструкций и другие строительно-монтажные работы следует осуществлять, какправило, в 3 смены, а специальные - в одну или две смены.

При совмещениимонтажных и отделочных работ последние следует выполнять только в 1-2 смены назахватках, над которыми не производится монтаж конструкций.

3.16. Всеобщестроительные, монтажные и специальные работы должны выполнятьсякомплексными строительно-монтажными и специализированными бригадами и звеньями,обеспечивающими одинаковую продолжительность работ на захватках.

В составемонтажного потока, по расчету нормативно-исследовательской станции ДСК № 1,должны состоять комплексная строительно-монтажная бригада, включающаямонтажников конструкций, электросварщиков, бетонщиков, изолировщиков,плотников, штукатуров, машинистов башенного крана и др.; бригадыслесарей-сантехников и электромонтажников, звенья изолировщиков потермоизоляции, электромонтажников по монтажу систем незадымляемости, а такжедежурные транспортные рабочие, слесари и электромонтеры.

Рекомендуемыйчисленный и профессионально-квалификационный состав бригад и звеньев монтажногопотока для возведения жилых домов этой серии приведен в приложении 2.

При монтажеконструкций звено монтажников должно включать не менее трех монтажников конструкций,такелажника (стропальщика), электросварщика и дежурного электромонтера, а примонтаже панелей наружных стен в составе звена должен быть еще и изолировщик длягерметизации стыков.

Длярационального использования рабочего времени членов комплексной бригадырекомендуется совмещение профессий.

3.17. Монтажконструкций подземной части домов этой серии рекомендуется производить кранамина рельсовом ходу, предназначенными для выполнения работ нулевого цикла, амонтаж надземной части зданий - башенными кранами.

Рекомендуемыедля монтажа жилых домов этой серии типы кранов и их основные параметрыприведены в разделе 9 (пп. 9.1-9.3) настоящей«Инструкции».

3.18.Многосекционные здания длиной более 4-х секций (в зависимости от количествасекций, их типа и расположения в плане) следует монтировать двумя или болеебашенными кранами, расположенными с одной стороны здания (см. п. 3.13).

При монтажездания несколькими башенными кранами или при примыкании монтируемой частиздания к ранее построенной, должны приниматься специальные требования поповышению безопасности работ, которые должны быть предусмотрены проектом производстваработ.

Так как кабинабашенного крана находится на большой высоте, между крановщиком, такелажником имонтажниками должна быть устроена надежная радио - или громкоговорящая связьили же организована сигнализация флажками.

3.19.Башенные краны следует, как правило, располагать со стороны главного фасада, не имеющего входов вздание (рис. 4). В виде исключения и толькос разрешения руководства домостроительного комбината допускается установкабашенного крана со стороны дворового фасада. В этом случае входы на лестничныеклетки со стороны крана необходимо закрыть и входы в каждую секцию зданияорганизовать со стороны главного фасада с обязательным соблюдением требованийтехники безопасности.

В связи сприменением для монтажа жилых домов этой серии тяжелых башенных кранов ивозможных просадок грунта, не следует допускать установку их на проложенныеинженерные сети глубокого заложения.

Рис. 4

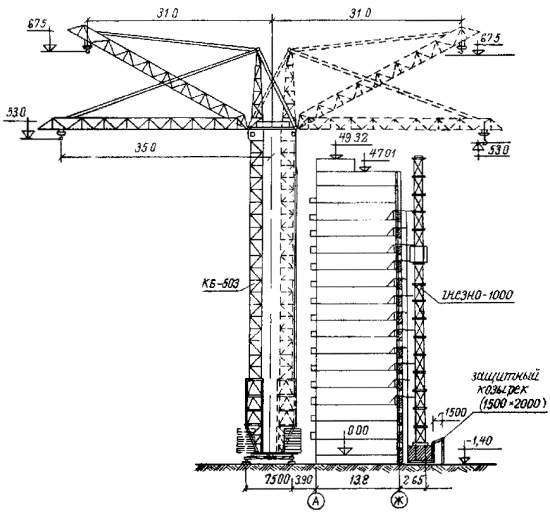

Схема установки башенного крана и грузопассажирского подъемника
при монтаже надземной части жилых домов серии П44/16

3.20.Для подъема и спуска рабочих на этажи в период монтажа и отделки здания и для подачи строительныхматериалов применяются грузопассажирские и грузовые подъемники (например,ГНЕЗНО-1000, ПГС-800-16, С-953 и др.). Типы подъемников, количество и места ихустановки принимаются в соответствии с проектом производства работ. При этом накаждый монтажный поток устанавливается не менее одного грузопассажирскогоподъемника.

Грузопассажирскиеподъемники должны устанавливаться до начала монтажа 6-го этажа и наращиватьсяпо ходу возведения здания, обеспечивая подъем рабочих и грузов на монтируемыеэтажи.

Грузовыеподъемники устанавливаются в сроки, определяемые проектом производства работ наотделочные работы.

Площадкивокруг установленных подъемников ограждаются инвентарными ограждениями, асверху мачт подъемников устанавливаются предупредительные красные сигналы.

При установкеподъемников и их эксплуатации запрещается нарушать конструкцию оконных блоков.Одновременная работа подъемника и башенного крана на одной захватке недопускается (см. раздел 11, п. 11.39).

Работаподъемников и башенного крана на каждом монтируемом доме должна быть строгорегламентирована в проекте производства работ.

3.21.Приобъектную монтажную площадку следует устраивать в соответствии со стройгенпланом проектапроизводства работ до начала выполнения монтажных работ на корпусе. Типовойстройгенплан должен быть привязан к местным условиям возводимого дома.

Территориястроительной площадки должна быть ограждена временным инвентарным забором. Наплощадке должны быть вывешены необходимые предупредительные знаки. Площадки дляскладирования строительных материалов и деталей следует очистить от мусора,хорошо спланировать и утрамбовать. Складская площадка должна располагаться неближе 1,5 м от ограждения подкранового пути. Территория площадки, проходы,проезды и рабочие места должны быть освещены в соответствии с существующимитребованиями. Освещение рабочих мест на захватках обеспечивается прожекторами,установленными на переносных поэтажных прожекторных вышках, а освещениескладской площадки, проходов и проездов - прожекторами, установленными наинвентарных опорах.

3.22.Подкрановые пути следует устраивать из инвентарных усиленных звеньев в соответствии с требованиямиСН 78-79.

На расстоянии1,5 м от концов подкранового пути и по обоим его торцам устанавливаютсятупиковые опоры. Подкрановый путь должен быть заземлен в соответствии синструкцией СН 102-76.

Подкрановыйпуть следует ограждать инвентарными временными ограждениями высотой 1,0 м.

Во времяработы крана следует вести постоянное наблюдение за состоянием подкрановогопути.

3.23. Настройгенплане каждого монтируемого дома (рис. 5)должно быть показано расположение:

- постоянных ивременных дорог и площадок для стоянки панелевозов во время разгрузки;направление движения автотранспорта;

- монтажныхкранов, грузопассажирских и грузовых подъемников, подкрановых путей и ихинвентарных ограждений, а также границы опасных зон;

- площадок дляскладирования строительных материалов, сборных изделий и оборудования, а такжедля расстановки контейнеров с изделиями и материалами;

- необходимогодля каждого потока инвентаря, оборудования и монтажной оснастки;

- временныхсооружений, а также их перечень.

3.24. Дляразмещения рабочих и инженерно-технических работников во время строительстванеобходимо использовать типовые инвентарные временные сооружения (передвижныефургоны), располагаемые в соответствии со стройгенпланом.

Бытовыевременные помещения должны располагаться вне зоны работы крана на специальноотведенной площадке.

3.25. Притранспортировке изделий и материалов на строительные площадки необходимо, какправило, использовать постоянные дороги и проезды. Ширина дорог должна быть неменее 4,2 м при одностороннем движении и не менее 6,0 м при двустороннем.Минимальный радиус закругления дорог при условии проезда по нимкрупногабаритных машин должен быть не менее 18 м (радиус рассчитывают повнутренней границе закругления дороги).

3.26. В местахразгрузки панелевозов у монтируемого корпуса при сквозном проезде и ширинепроезжей части менее 6 м необходимо устраивать из сборных железобетонных плитуширение дороги (до 6 м) длиной 30-40 м, а при отсутствии сквозного проезда -дополнительную площадку из сборных плит, рассчитанную для одновременной стоянкитрех отцепных панелевозов.

Рис. 5

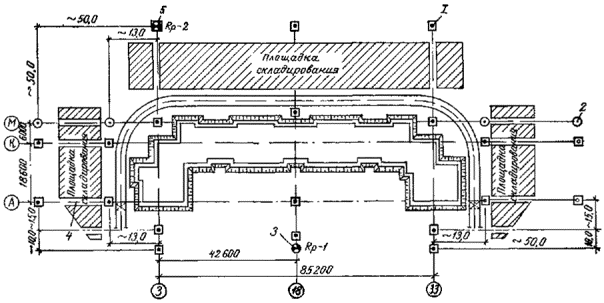

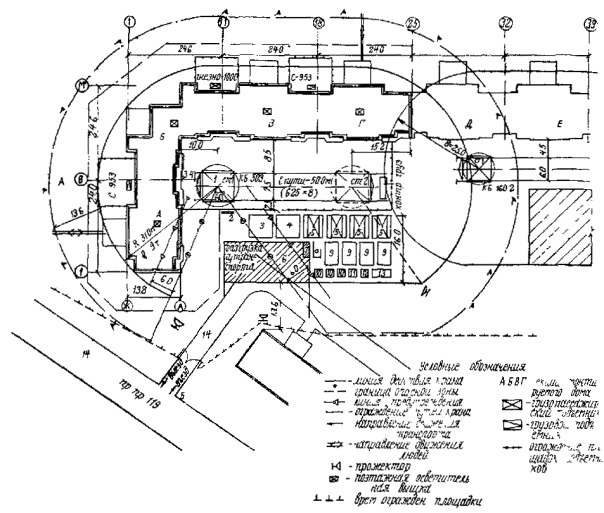

Схемастройгенплана на период монтажа
надземной части жилого дома серии П44/16:

1 - башенный кран КБ-503; 2 -стенд со схемами строповки изделий; 3 - площадка для лифтового оборудования; 4- площадка для сантехкабин; 5 - склады-пирамиды для стеновых панелей; 6 -площадка для разгрузки автотранспорта; 7 - площадка для раствора и бетона; 8 -площадка для грузозахватных приспособлений; 9 - площадки для складированияжелезобетонных изделий; 10 - лари для цемента, гипса, пакли; 11 - контейнер длягернита; 12-контейнер с вентблоками; 13 - контейнеры сантехнических материалов;14 - постоянные дороги

Временныедороги и площадки из инвентарных железобетонных плит следует устраивать доначала основных работ по строительству жилого дома.

3.27.При монтаже многоэтажных жилых домов этой серии строительный мусор и отходы с этажей и крышиопускают башенным краном в освободившихся из-под раствора закрытых ящиках иразгружают в специальный бункер-накопитель (БН-2), расположенный на площадке взоне работы крана, с последующей транспортировкой его на специальной автомашинемарки СА-2 (МосжилНИИпроект).

При выполненииотделочных и специальных работ внутри здания строительный мусор удаляют сэтажей с помощью тележки на пневмоходу вместимостью 0,12 м3 (черт. №2751 СКБ «Мосстрой»), отпускают вниз подъемником и разгружают вбункер-накопитель (БН-2).

Запрещаетсясбрасывать строительный мусор и отходы с перекрытий через окна, балконы илоджии, а также с крыши.

4.ОБЩИЕ ТРЕБОВАНИЯ К СБОРНЫМ ИЗДЕЛИЯМ, СКЛАДИРОВАНИЮ И МОНТАЖУ СБОРНЫХЭЛЕМЕНТОВ

4.1. Примонтаже крупнопанельных жилых домов серии П44/16 используются сборные изделия«Каталога унифицированных индустриальных изделий для строительства в г.Москве», отвечающие требованиям ГОСТов (см. приложение3) и соответствующих Технических условий на их изготовление.

Контролькачества и точности изготовления изделий осуществляется ОТКзаводов-изготовителей. На изделиях должен стоять штамп ОТК завода,подтверждающий соответствие изделий требованиям ГОСТов и технических условий.

Кромки панелейнаружных стен в местах, предусмотренных чертежами изделий и узлов проекта,должны быть покрыты на заводе герметизирующим составом в соответствии спроектом.

4.2. Сборныеизделия, поставляемые на строительную площадку, проверяютсяинженерно-техническими работниками строительного объекта путем проверкисоответствия паспортных данных проектным и визуально. Изделия должны иметьпаспорт, хорошо видимую маркировку и штамп ОТК завода с датой изготовления,нанесенные несмываемой краской.

Изделия,качество которых при внешнем осмотре вызывает сомнение, контролируют болеетщательно, проверяя соответствие качества изделия требованиям ГОСТа илитехнических условий.

4.3. Приприемке сборных элементов особое внимание следует обращать на наличие трещин иповреждений (околов), наличие и правильное расположение отверстий, закладныхдеталей и подъемных петель, да качество поверхностей изделий и соответствиецвета поверхности наружных панелей утвержденному эталону. Необходимо такжепроверять наличие противокоррозионных покрытий на открытых поверхностяхзакладных стальных деталей, предусмотренных проектом.

Подъемныепетли должны быть без разрывов и других изъянов и соответствовать проекту помарке стали, размерам и положению в изделии.

4.4. Приобнаружении дефектов, превышающих установленные допуски, необходимо вызватьпредставителя ОТК завода и составить акт о выбраковке изделия. Забракованныепри приемке изделия должны быть немедленно заменены заводом-изготовителем.

4.5.Транспортировку и складирование сборных изделий следует производить в соответствиис требованиями ГОСТов и Технических условий на эти изделия (см. приложение 3).

Притранспортировании и складировании панелей наружных стен в целях предохраненияот повреждения зуба, выступающего из нижней грани, необходимо:

панели опиратьна деревянные продольные бруски или прокладки размером не менее 500´200´100 мм (100 - высота h),располагаемые под центрами простенков;

в панелях безпроемов ставить по две такие прокладки, располагаемые по линии подъемных петель.

Панелинаружных стен с готовыми отделанными поверхностями при транспортировании искладировании следует предохранять от загрязнения, а гипсобетонные изделия(перегородки, вентблоки, сантехнические кабины и др.) необходимо защищать отувлажнения. Необходимые меры, предупреждающие загрязнение поверхностей иувлажнение изделий при транспортировании, должны согласовываться между ДСК № 1и Мосстройтрансом.

4.6. Сборныеизделия должны комплектоваться на заводах-изготовителях на транспортныесредства с учетом принятой в проекте производства работ технологическойпоследовательности монтажа. Доставка всех сборных элементов обеспечиваетсятранспортными средствами специального технологического транспорта.

4.7. Строповкаэлементов конструкций на строительной площадке должна производиться по типовымсхемам строповок изделий с применением грузозахватных приспособлений,предусмотренных проектом производства работ. Типовые схемы строповки изделий,контейнеров и инвентаря должны быть вывешены на видном месте на специальномстенде.

4.8.Погрузочно-разгрузочные работы необходимо выполнять под руководствомответственных инженерно-технических работников за безопасное производство работпо перемещению грузов кранами. Они обязаны следить за применением безопасныхспособов производства погрузочно-разгрузочных работ, исправным состояниемгрузозахватных приспособлений, тары и складского инвентаря, правильнымразмещением элементов на складе и сохранностью их при складировании и подъемедля монтажа.

4.9. Кстроповке элементов допускаются только лица, имеющие удостоверения на правопроизводства этого вида работ. Запрещается подмена такелажников (стропальщиков)неподготовленными рабочими. Такелажник, работающий на разгрузке и строповкеизделий, должен иметь отличительный знак - нарукавную красную повязку.

Такелажникперед подъемом детали обязан проверить ее качество (состояние подъемных петель,отсутствие трещин, околов кромок и пр.) и удостовериться в безопасностиподъема. При обнаружении дефектов в изделиях такелажник обязан немедленно сообщитьоб этом мастеру (производителю работ).

4.10.Приобъектная складская площадка должна быть организована с учетом производства монтажа странспортных средств, расположена в зоне действия крана и предназначена дляразмещения:

- контейнеровс малогабаритными изделиями, элементами и материалами;

- контейнеровдля монтажных приспособлений, ларей для инструмента, закладных деталей,емкостей для сухой смеси и другого инвентаря;

-складов-пирамид для хранения необходимого запаса стеновых панелей и перегородокв пределах до 10 % сменной потребности;

- площадок дляприема раствора и бетона и хранения грузозахватных приспособлений.

Площадкадолжна быть очищена от мусора, тщательно спланирована и уплотнена. С площадкидолжен быть обеспечен отвод поверхностных вод.

4.11.При складировании изделий на приобъектной площадке должны соблюдаться следующие требования:

-складирование сборных изделий следует производить раздельно по видам и маркам;

- раскладкаизделий должна производиться с учетом последовательности монтажа. Изделия,имеющие большой вес или парусность, должны размещаться ближе к монтажномукрану;

- хранениеизделий должно производиться в условиях, исключающих возможность ихдеформирования и загрязнения, а также просадку грунта в период оттаивания.

При храненииизделий в горизонтальном положении в штабелях нижний ряд изделий следуетукладывать на деревянные подкладки, уложенные по выровненному основанию,прокладки всех вышележащих рядов должны быть расположены строго по вертикалиодна над другой. Размеры прокладок не должны допускать повреждения выступающихподъемных петель нижерасположенных изделий. Складирование изделий без прокладокне разрешается;

- ширинапроходов между штабелями изделий, складами-пирамидами и контейнерами должнабыть не менее 1 м;

- изделияследует размещать так, чтобы их заводская марка была видна со стороны проходаили проезда, а монтажные петли изделий были свободными для строповки;

- при погрузкеи разгрузке панелей в склады-пирамиды следует обеспечивать равномерную загрузкупанелей с обеих сторон пирамиды во избежание ее опрокидывания.

4.12. Впроектах производства работ необходимо приводить полные перечни монтажнойоснастки, грузозахватных приспособлений и инвентаря для выполнения всехмонтажных и такелажных работ, а также типовые схемы строповок изделий,контейнеров и инвентаря, принятые для домов данной серии.

4.13. Доначала монтажа сборных конструкций необходимо:

- оснаститьстроительную площадку монтажными и такелажными приспособлениями и инвентарем,предусмотренными проектом производства работ и испытанными в соответствии сдействующими Техническими правилами;

- завершитьустройство подкранового пути и подготовить монтажный кран к эксплуатации;

- закончитьустройство дорог, проездов и площадки для отцепных панелевозов для доставки настройплощадку сборных изделий и материалов;

- обеспечитьналичие на объекте полного перечня проектной документации, проектовпроизводства работ, необходимых инструкций и нормативных документов, а такжежурналов работ, журналов по контролю качества работ и техники безопасности.Подготовить папку с комплектами актов на скрытые работы и поэтажной приемки;

-инженерно-техническим работникам стройки детально изучить проектнуюдокументацию и ознакомить членов комплексной бригады с рабочими чертежами,проектом производства работ и технологическими картами;

- оформитьприказы на ответственных лиц (за безопасное производство работ по перемещениюгрузов кранами, за исправное состояние съемных грузозахватных приспособлений итары и др.).

4.14. Примонтаже сборных конструкций необходимо обеспечить:

-последовательность монтажа и установки удерживающих смонтированные элементыприспособлений, которые обеспечивают устойчивость и геометрическуюнеизменяемость смонтированной части здания на всех стадиях монтажа, и прочностьмонтажных соединений;

-комплектность установки конструкций, позволяющую производить на смонтированнойчасти здания (захватке, этаже) последующие работы;

- безопасностьмонтажных, общестроительных и специальных работ на объекте с учетом выполненияих по совмещенному графику.

4.15. Передподъемом сборных элементов необходимо:

- очиститьизделия от грязи, зимой - от наледи и снега, а металлические закладные детали -от наплыва бетона и ржавчины;

- проваритьправильность расположения монтажных петель и других закладных металлическихизделий;

- проверитьправильность и надежность строповки каждого подаваемого к монтажу элемента.

4.16. Изделиянеобходимо поднимать с помощью инвентарных грузозахватных приспособлений(траверс, стропов, захватов и др.), которые крепятся за все подъемные петли всоответствии со схемами строповок, указанными в проекте производства работ.

Строповкупанелей из складов-пирамид следует выполнять последовательно, начиная с крайнихрядов.

Строповкаэлементов конструкций должна обеспечивать их подачу к месту монтажа вположении, соответствующем проектному.

4.17. Примонтаже сборных конструкций необходимо:

- поднимать иперемещать конструкции плавно, без рывков, раскачивания и вращения;

- подъемконструкций осуществлять в два приема: сначала на высоту 20-30 см и послепроверки надежности строповки производить дальнейший подъем;

- не допускатьтолчков и ударов монтируемого элемента по другим ранее установленнымконструкциям;

- поданные кместу установки сборные элементы, контейнеры и инвентарь опускать и приниматьна высоте 30 см от уровня их установки;

- не допускатьопускания труб мусоропроводов, вентблоков и других элементов более чем на одинэтаж;

-устанавливать элементы непосредственно на опорные места в соответствии спринятыми допусками;

- неосвобождать устанавливаемый элемент от крюка монтажного крана до надежногопостоянного или временного закрепления;

- доокончательного закрепления тщательно выверять правильность установкиконструкций и приводить их в проектное положение;

- освобождатьустановленные элементы от временных креплений только после постоянного ихзакрепления, предусмотренного проектом;

- не допускатьсмещения установленных элементов после выверки их положения и снятия стропов.

4.18.Устройство постоянных соединений сборных элементов, осуществляемых при помощиметаллических прокладок (связей) на электросварке, должно выполняться сразу замонтажом конструкций.

Запрещаетсяоставлять после окончания смены на временных креплениях конструкции, закладныедетали которых подлежат электросварке, за исключением отдельных случаев,предусмотренных проектом производства работ или технологическими картами.

4.19.Соединение элементов конструкций здания необходимо выполнять в соответствии с рабочимичертежами узлов и деталей проекта и технологическими картами.

Не разрешаетсявносить какие-либо изменения в конструкцию узлов примыканий, а также допускатьприменение подкладок, прокладок или вставок, не предусмотренных чертежами, безпредварительного согласования с проектной организацией.

4.20. Доустройства постоянных креплений элементов следует проверять правильностьустановки элементов конструкций и положения соединяемых деталей в соответствиис проектом.

4.21.Сварочные работы необходимо выполнять в строгом соответствии с проектом итребованиями «Инструкции по сварке соединений арматуры и закладных деталейжелезобетонных конструкций» (СН 393-78 Госстрой СССР, 1978 г.), а также всоответствии с Технологическими указаниями по сварке узлов примыканийжелезобетонных элементов панельных зданий этой серии, разрабатываемых трестомМосоргстрой.

Эти работыдолжны производиться квалифицированными электросварщиками, имеющимисоответствующие удостоверения. Применяемые электроды типа Э-42 должныудовлетворять требованиям ГОСТ9466-75 и ГОСТ9467-75 и иметь требуемое покрытие.

Выполняемыесварочные работы должны регулярно фиксироваться ИТР стройки в специальномжурнале сварочных работ.

4.22.В конструкциях наружных ограждений, лоджий и балконов, включая конструкции крыши и машинныхпомещений лифтов, долговечность сварных соединений сборных элементов междусобой и с элементами внутренних конструкций, примыкающими в наружных стыках,должна обеспечиваться специальными мерами по противокоррозионной защите всоответствии с «Инструкцией по проектированию и производствупротивокоррозионной защиты стальных связей полносборных жилых, общественных икультурно-бытовых зданий с нормальными температурно-влажностными условиями эксплуатации»- ВСН141-77 (Главмосстрой), «Указаниями по восстановлению после сваркипротивокоррозионной защиты стальных связей панелей комбинированным покрытием» -ВСН106-75 (Главмосстрой) и главой СНиП II-28-73* «Защита строительныхконструкций от коррозии» (1980 г.). Монтажные связи в узлах, указанных впроекте, должны применяться оцинкованными и иметь марку с индексом «Ц».

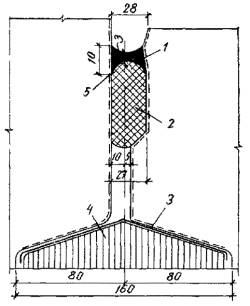

Толщина слояметаллизации в узлах балконов, лоджий и козырьков должна быть 0,12-0,18 мм, а встыках наружных стен - 0,05-0,06 мм.

Монтажныесвязи временного назначения защите цинком не подлежат.

Сварныеоцинкованные соединения должны быть защищены от коррозии протекторным грунтомХВ-31 на лаке ХВ-784. На монтаже после сварочных работ и подготовки поверхностиметалла цинковый протекторный грунт марки ХВ-31 наносят на поверхности сварногоузла после соответствующей зачистки и обезжиривания. Толщина слоя протекторногогрунта должна быть не менее 0,12-0,15 мм (при замере на сварном шве). Сварныеузлы, оцинкованные слоем 0,12-0,18 мм, окрашивают только в зоне сварного шва, аоцинкованные слоем 0,05-0,06 мм - по всей поверхности, доступной для окраски.

4.23. Всесварные соединения следует поэтажно сдавать техническому и авторскому надзору всоответствии с требованиями Госархстройконтроля.

4.24.После приемки, до окончания работ на данном монтажном горизонте, все места сварных соединений, включаяметаллические связи, должны быть тщательно заделаны цементным раствором всоответствии с решениями узлов проекта.

4.25. Примонтаже конструкций размеры горизонтальных и вертикальных стыков и толщина швовмежду сборными элементами, а также их заделка должны выполняться в соответствиис решениями узлов проекта.

Марки бетона ираствора должны соответствовать проектным.

Растворследует расстилать на опорные поверхности сплошным слоем непосредственно передмонтажом элементов и плотно обжимать в горизонтальных стыках под действиеммассы устанавливаемых элементов.

При монтажесборных элементов следует не допускать образования пустых или частично незаполненных швов. При наличии таких мест на небольших участках швов ихнеобходимо тщательно подчеканить свежим раствором в процессе монтажа элемента.

Послеокончания монтажа элементов выдавливаемые из горизонтальных швов излишкираствора следует зачищать заподлицо с лицевыми поверхностями монтируемыхэлементов.

4.26. Длямонтажа сборных элементов и заделки стыков следует применять пластичныйцементный раствор, приготовляемый непосредственно на объекте из готовых сухихсмесей, или приготовляемый централизованно и доставляемый на объектыспециализированным автотранспортом.

Приготовлениераствора на строительных площадках следует производить на инвентарныхрастворных узлах.

Раствор,применяемый при монтаже сборных элементов, должен быть пластичным,удобоукладываемым (подвижность характеризуется глубиной погружения на 6-7 см враствор конуса СтройЦНИЛа). Его следует использовать до начала схватывания и неболее чем через два-три часа после приготовления.

Категорическизапрещается разбавлять раствор водой и применять его в таком виде для монтажныхработ.

4.27. Монтажпанелей несущих наружных и внутренних стен, объемных элементов шахт лифтов,опорных стенок чердака и др. следует производить по маякам и по заранеевынесенным на перекрытие ориентирным рискам (см. раздел5).

Маяки изцементного раствора или гипса устанавливают по нивелиру в соответствии сотметками монтажного горизонта.

4.28.Выступающие подъемные петли в сборных элементах после монтажа конструкцийсрезаются заподлицо с поверхностью изделий. Подъемные петли, находящиеся влунках, не срезаются и лунки заделываются цементным раствором. Гнездазаделываются в соответствии с решениями узлов проекта.

При монтажеэлементов, имеющих каналы (вентблоки, электроблоки, блоки инженерных коммуникаций),необходимо принимать меры для предохранения каналов от попадания в них растворав стыках.

4.29. Особоевнимание необходимо уделять правильному в соответствии с проектом икачественному заполнению стыков между стеновыми панелями, панелями покрытия, атакже между другими сборными элементами; при этом необходимо обеспечиватьтребуемую плотность, непродуваемость и водонепроницаемость стыков.

Герметизациюстыков элементов наружных ограждений следует производить особо тщательно всоответствии с решениями рабочих чертежей альбомов деталей узлов проектаи требованиями «Указаний по герметизации стыков при монтаже полносборныхзданий» (ВСН 15-75), а также в соответствии с положениями настоящей«Инструкции» (см. раздел 8).

5. ТРЕБОВАНИЯК ТОЧНОСТИ ГЕОДЕЗИЧЕСКОЙ РАЗБИВКИ И ВЫВЕРКИ КОНСТРУКЦИЙ ПРИ МОНТАЖЕ

5.1. Дляопределения на местности положения строящегося здания в плане и по высотезаказчик обязан создать геодезическую разбивочную основу (ГРО) (рис. 6).

5.2.Геодезические работы по созданию геодезической разбивочной основы на исходномгоризонте следует выполнять с точностью 2-р класса (СНиП III-2-75).

Допускаемыесредние квадратические погрешности не должны превышать при:

- измеренииуглов - 10²;

- измерениилиний - 1¸15000;

- вынесенииили определении отметок - 2 мм.

5.3. Не менеечем за 10 дней до начала строительно-монтажных работ заказчик обязан передатьгенподрядчику техническую документацию на ГРО и закрепленные на площадкестроительства пункты и знаки этой основы, в том числе:

- оси,определяющие положение и габариты здания в плане, закрепленные створнымизнаками в количестве не менее 4-х на каждую ось (оси 3,33, А и К);

- оси,ограничивающие захватки монтажа в рассматриваемом примере (ось 18);

- реперы вколичестве не менее 2-х, расположенных по разные стороны от здания (Rp1 и Rp2, см.рис. 6).

Рис. 6

Схема размещениягеодезической разбивочной основы:

1 - знак постоянногозакрепления оси на местности; 2 - знак временного закрепления оси на местности;3 - знак постоянного закрепления отметок; 4 - разрывы шириной 1-1,5 м; 5 - знакзакрепления отметок, совмещенный со знаком закрепления оси

5.4. Длясохранности знаков места их расположения необходимо оградить деревяннымиобносками.

5.5. ПунктыГРО следует закреплять бетонными знаками. Конструкция знаков закрепленияприведена на рис. 7.

Рис. 7

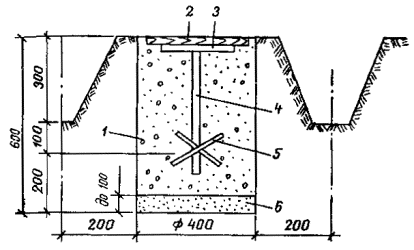

Грунтовойзнак закрепления осей:

1 - бетон марки 100; 2 - крышка(дерево); 3 - пластина металлическая; 4 - стержень стальной; 5 - металлическаяпластина, приваренная к стержню; 6 - песок

Примечание. Знаки ГРО должны в процессе строительства находитьсяпод наблюдением за их сохранностью. Во время возведения здания наблюдение засохранностью знаков, передача их в натуре и по акту субподрядным организациямдолжна производиться геослужбами трестов фундаментостроения.

5.6.Геодезические разбивочные работы на монтажных горизон-класса (СНиП III-2-75).Допускаемые средние квадратические погрешности не должны превышать при:

- измеренииуглов - 20";

- переносе осей да монтажныегоризонты - 1 : 5000;

- вынесенииили определении отметок - 2 мм.

5.7.Закрепление следует произвести окраской на панелях перекрытия. Рекомендуемыетипы окрасок приведены на рис. 8.

Примечания. 1)Отклонения размеров между крайними разбивочными осями по длине и ширине зданияне должны отличаться от проектного на величину более 1 : 5000;

2) отклонение размера между двумя смежными осями от проектного недолжно быть более 1 мм.

Рис. 8

Маркировкаосей и отметок на конструкциях:

1 - карандашная риска; 2 - трудносмываемая окраска

5.8. Перенососей при возведении нулевого цикла следует производить теодолитами наинвентарные металлические скамейки (чертеж № 4264М треста Мосоргстрой) илисмонтированные железобетонные конструкции.

5.9. Поокончании строительно-монтажных работ по подземной части здания геослужбамтрестов фундаментостроения следует составлять исполнительные схемысмонтированных конструктивных элементов. Со схемами должны быть ознакомленыгеослужбы ДСК.

Приемке-передачегеодезических работ подлежат в натуре и по акту знаки закрепления осей иреперы. Допускается осевые знаки и высотные отметки закреплять на ранеесмонтированных элементах трудносмываемой краской.

5.10. На всеранее смонтированные несущие элементы подземной части должны быть составлены иподписаны у авторского надзора схемы исполнительных съемок. Правильностьсоставления исполнительных схем должны проверять совместно геослужбыприступающей к монтажу надземной части здания и окончившей работы по возведениюподземной части здания организаций.

Количествоконтрольных измерений должно быть не менее в плане: пять панелей стен илифтовая шахта на каждую секцию дома; по высоте: одна отметка опорной поверхностина каждые 50 кв. м сдаваемого участка.

5.1. Перенососей на монтажные горизонты следует производить с применением зенит-приборовчерез специальные отверстия в панелях перекрытий.

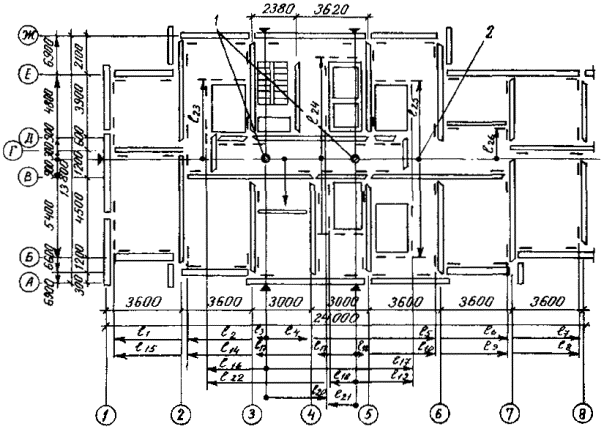

Рекомендуемаясхема точек базисной осевой системы (БОС), состоящая из 4-х пар точек,закрепленных на перекрытии над техподпольем и монтажном горизонте, приведена нарис. 9 и 10.

Рис. 9

Схемарасположения точек БОС для здания с угловыми секциями:

1 - БОС на исходном горизонте; 2 - БОС на монтажном горизонте

Рис. 10

Схемарасположения точек БОС рядовой секции:

1 - БОС на исходном горизонте; 2 - БОС на монтажном горизонте; 3 -ориентирные направления

Привязки косям отверстий для вертикального переноса осей, а также схема расположенияотверстий в панелях перекрытий должны приводиться в ППГР.

5.12. Если потехнологии монтажа в захватку входят менее 3-х базисных точек, то при создании(БОС) следует выбирать ориентирные направления. В качестве ориентиров следуетвыбирать удаленные не менее чем да 0,1 км от корпуса отчетливо видимые предметына местности. Видимость на принятый ориентир должна сохраняться со всехмонтажных горизонтов в любых метеоусловиях. При одновременном монтаже более 2-хсекций допускается перенос неполной базисной системы с исходного горизонта намонтажный. При этом количество переносимых точек должно обеспечивать контрольправильности переноса (расстояния между точками БОС и азимутальноеориентирование).

До началамонтажа стеновых панелей следует производить выравнивание монтажного горизонта.

Под каждуюустанавливаемую стеновую панель следует нивелировать две точки. Местарасположения точек нивелирования и устройства маяков приведены на рис. 11.

Рис. 11

Схема установки маяков под монтаж стеновых панелей

5.14.Нивелирование следует выполнять в условной системе высот.

По даннымнивелирования вычисление отметки монтажного горизонта Нср следуетвыполнять по формуле (1):

;                                                         (1)

где n - число нивелируемых точек;

h1;h2- отсчеты по рейке.

Определениефактического отклонения (высоты маяка) Vi каждой нивелируемой точкиот отметки монтажного горизонта следует производить по формуле (2):

                                                                 (2)

5.15. В точкахнивелирования перекрытий, где фактические отметки превышают отметку монтажногогоризонта Нср на величину более 10 мм, высоты маяков следуетуменьшать до минимально допустимого (5 мм).

Это следуетотметить краской на перекрытии: +5 мм (толщина растворной постели). Монтажникии ИТР участка должны быть осведомлены об этом.

Регулированиепо высоте в этих местах необходимо производить за счет уменьшения толщинырастворной постели, расстилаемой по верхней грани стеновой панели (до 5 мм).

5.16. В точкахнивелирования, где фактические отметки Vi, занижены относительноотметки монтажного горизонта Нср, маяки разрешается устанавливать домаксимально допустимой высоты (+30 мм).

5.17. В точкахнивелирования стыков панелей перекрытий и наружных стеновых панелей маяки более25 мм устанавливать не допускается. Маяки максимальной высоты (25 мм) следуетустанавливать только в местах наибольшего занижения стыков панелей перекрытий инаружных стеновых панелей перекрытий.

5.18.Регулирование остальных наружных стеновых панелей по высоте следует веститолько за счет уменьшения горизонтальных швов смежных панелей. Пример записинивелирования приведен на рис. 12.

5.19. Принивелировании длина визирного луча не должна превышать 40 м, за доходную точкунивелировки следует принять любую выступающую из перекрытия металлическуюзакладную деталь.

Отсчеты порейке, установленной на исходной точке, следует брать по черной и краснойсторонам дважды (до начала и до окончании нивелирования). Разность отсчетов порейке, установленной на исходной точке, по одноименным сторонам должна быть неболее 3 мм.

5.20.Выравнивание монтажного горизонта следует производить на каждом этаже.

Рис. 12

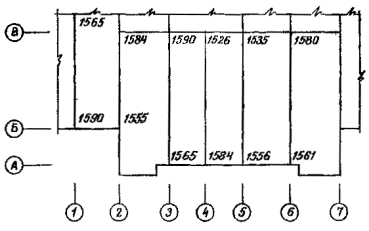

Пример записи нивелирования

Колебанияотметок монтажного горизонта не должны превышать величин, указанных в табл. 2.

Таблица2

Наименование отклонений

Величина предельных отклонений в мм

Разность отметок верха опорных площадок панелей перекрытий каждого этажа в пределах выверяемого участка при установке по маякам

10

Разность отметках опорных поверхностей двух смежных стеновых панелей (при проверке по верху и установке по маякам)

10

5.21. Монтаж стеновых панелей следует производить от ориентирных рисок.

Разметкуориентирных рисок необходимо выполнять от точек базисной осевой системы намонтажном горизонте (рис. 13).

Схемыразмещения рисок должны приводиться в ППГР на разбивочных схемах. Ориентирныериски для монтажа следует указывать для всех несущих и ограждающих стеновыхпанелей, а также лифтовых шахт и сантехкабин.

Рис. 13

Схемаразметки ориентирных рисок:

1 - точки БОС; 2 - линии, от которых производится разбивка

5.22. Длякаждой стеновой панели следует наносить три риски: две в продольном направлениии одну в поперечном (рис. 14).

Продольныеориентирные риски необходимо смещать на величину привязки панели к оси плюс 200мм.

Ориентирныериски в поперечном направлении необходимо смещать от торцов устанавливаемыхпанелей на 200 мм.

5.23. Принанесении ориентирных рисок следует соблюдать однообразие в смещении на всехэтажах.

Рис.14

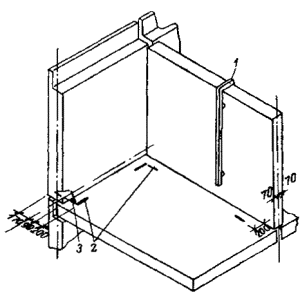

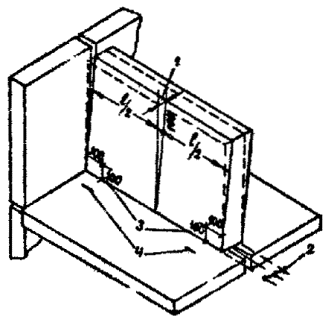

Схемананесения на перекрытие ориентирных рисок до монтажа стеновых панелей:

1 - рейка с уровнем (конструкция ДСК № 1); 2 - продольные ориентирныериски; 3 - поперечные ориентирные риски

5.24. Установкупанелей в проектное положение в нижнем сечении следует производить по риске сиспользованием перпендикулярно образного шаблона. Величина нижнейгоризонтальной планки, как правило, принимается равной 200 мм. Выверку стеновыхпанелей в отвесном положении следует выполнять рейкой с уровнем или отвесом.

5.25.Предельные отклонения при монтаже стеновых панелей приведены в табл. 3.

Таблица3*

Наименование отклонений

Величина предельных отклонений в мм

Смещение граней панелей стен относительно ориентирных рисок в нижнем сечении

5

Отклонение плоскостей стеновых панелей в верхнем сечении от вертикали (на высоту этажа)

10

Несоосность двух смежных по высоте стеновых панелей

15

_____________

* Извлечение из СНиП III-16-80 и «Требований к точности геометрическихпараметров жилых домов серии П44/16», РМ-1492, изд. МНИИТЭП ГлавАПУ г. Москвы.

5.26.Ориентирование при установке объемных элементов лифтовых шахт следуетпроизводить от ориентирных рисок.

Для каждогообъемного элемента лифтовой шахты следует выносить Ориентирные риски двухвзаимно перпендикулярных стен (рис. 15).

Рис. 15

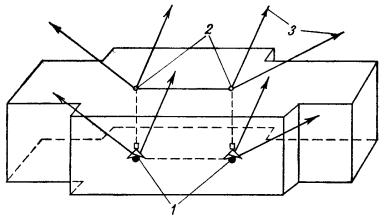

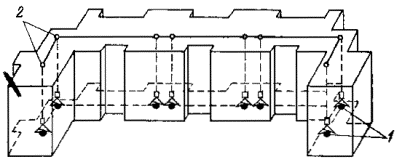

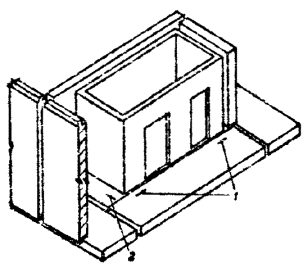

Схемарасположения ориентирных рисок
при установке объемных элементов шахт лифтов:

1 - риски в продольном направлении; 2 - риска в поперечном направлении

5.27. Проверкуправильности установки объемных элементов лифтовых шахт, сантехнических кабинследует производить аналогично проверке стеновых панелей (п. 5.21).

5.28.Выравнивание монтажного горизонта выполнять установкой маяков. Высоты маяковнеобходимо вычислять по результатам нивелирования. Предельные отклонения примонтаже объемных элементов лифтовых шахт приведены в табл. 4 и согласованы с МНИИТЭПом.

Примечание.Низ дверного проема объемного элемента лифтовой шахты следует устанавливать на20 мм ниже отметки лестничной панели перекрытия.

Таблица 4*

Наименование отклонений

Величина предельных отклонений в мм

Отклонение от ориентированных рисок передних стенок лифтовых шахт в нижнем сечении

5

Отклонение от вертикали передней и боковой стенок лифтовой шахты

10

Отклонение по высоте порога дверного проема относительно посадочной площадки

±10

Отклонение внутренней плоскости стен ствола шахты от отвесной линии на высоту шахты

20

_____________

* Извлечение из СНиП III-16-80 и «Требований к точности геометрическихпараметров жилых домов серии П44/16», РМ-1492, над МНИИТЭП ГлавАПУ г. Москвы.

5.29.По окончании монтажа каждого этажа следует производить исполнительную съемкупланового и высотного положения смонтированных элементов.

Положениепанелей стен в нижнем сечении необходимо определять от ориентирных рисок, аотклонение плоскостей панелей стен от вертикали в верхнем сечении.

Места съемкистеновых панелей указаны на рис. 16 и 18, примеры записи плановой и высотной съемки- на рис. 17.

Схемыисполнительных съемок должны быть подписаны геодезистом, начальником потока(прорабом), главным инженером монтажного управления и согласованы авторомпроекта.

В тех случаях,когда по результатам исполнительных съемок погрешности монтажа элементовпревышают допуски СНиПа, геодезист обязан под расписку передать прорабу(начальнику потока) исполнительную съемку для исправления и демонтажаэлементов. После демонтажа, переустановки панелей или других элементов следуетпроизвести повторную съемку. Результаты повторной съемки выписать напервоначальную схему (другим цветом), перечеркнув прежние результаты.

Рис. 16

Схемарасположения мест плановой съемки панелей:

1 - отклоненияплоскостей стеновых панелей от вертикали ±5 мм; 2 - смещение осей или гранейпанелей стен относительно ориентирных рисок ±5 мм, 3 - места плановой съемкипанелей; 4 - ориентирные риски

5.30.Установку чердачных рам следует производить от ориентирных рисок,соответствующих проектному положению центров опор чердачных рам.

Разметку ориентирных рисокнеобходимо выполнять от внутренних плоскостей наружных фризовых панелей соткраской рисок трудносмываемой краской.

Рис. 17

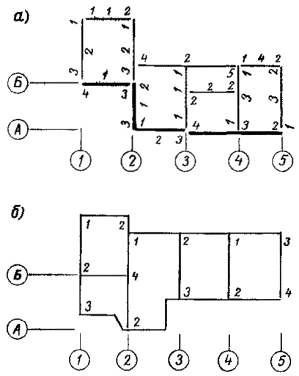

Примерызаписи плановой и высотной исполнительной съемки смонтированных элементов:

а) плановой съемки; б) высотной съемки

Для соблюденияпроектного уклона панелей покрытий безрулонной крыши следует произвестивыравнивание монтажного горизонта, выполняемое в опорных местах установкичердачных рам.

Выравниваниемонтажного горизонта выполнять установкой маяков. Высоты маяков получитьгеометрическим нивелированием. Средняя квадратическая погрешность определенияотметок не должна превышать 2 мм.

Допускаемыеотклонения при установке рам принимаются по табл.2 и 3 настоящей «Инструкции».

5.31. Приизмерении углов, линий и превышений конечным результатом, сравниваемым спроектным значением, следует считать среднее арифметическое значение, вычисленное по отдельным значениям. Значение  следует вычислять поформуле:

,                                                                   (3)

где N - число выполненныхзамеров,

х - значениеотдельных измерений.

Рис. 18

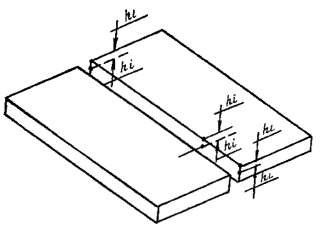

Схемарасположения мест съемки панелей перекрытий:

hi, - отсчеты по рейкам для определенияпревышений двух смежных панелей перекрытий

5.32 Приобработке результатов необходимо исключать значения, имеющие грубыепогрешности. Критерием наличия грубых погрешностей в измерениях следует считатьотклонение одного (нескольких) результата от значения  на величину ³ 2Vi, где Vi - отклонение значенийизмерений от среднего арифметического.

5.33. Величинойдомера к результату измерений следует считать разность

Vср = Хo- ,                                                               (4)

где Хо -проектное значение угла, отметки, расстояния.

5.34.Определение точности монтажа следует производить после обработки результатовисполнительной съемки путем сравнения средней квадратической погрешности,вычисленной по результатам съемки, с допускаемыми отклонениями при монтажеконструкций. Вычисление квадратической погрешности производят по формуле:

,                                                           (5)

5.35. Примеробработки исполнительной съемки приведен в табл. 5.

Таблица5

Установка панелей стен в нижнем сечении 4-го этажадома серии П44/16

Отклонения V измеренные при исполнительной съемке

V2

Частота n в результате исполнительной съемки

V2n

Примечание

0

0

72

0

Незначительные дефекты

1

1

64

64

»

2

4

15

60

»

3

9

51

459

»

4

16

20

320

»

5

25

80

200

»

6

36

9

324

»

7

49

8

392

»

8

64

11

704

»

9

81

4

324

»

10

100

31

3100

»

11

121

2

242

Значительные дефекты

12

144

3

432

»

13

169

0

0

»

14

196

0

0

»

15

225

1

225

»





N = 371

6846



мм.

По СНиПIII-16-73 допускаемое отклонение в нижнем сечении при монтаже панелей не должнопревышать 5 мм.

5.36. Всоответствии с ВСН-138-77 «Временными указаниями до организации операционногоконтроля качества строительно-монтажных работ в комплексной системе управлениякачеством на ДСК» (Главмосстрой) коэффициент точности монтажа следует вычислятьпо формуле:

.                                                            (6)

Таблица 6

Оценка качества монтажа по ВСН-138-77

Коэффициент точности

Оценка точности монтажа

1,0-0,91

отлично

0,90-0,81

хорошо

0,80-0,61

удовлетворительно

0,60 и менее

не удовлетворительно

Всоответствия с табл. 6 в рассмотренномпримере , что дает оценку «хорошо»

В соответствиис ВСН-138-77 панели с отклонением >10 мм в примере (по табл. 1 панели с отклонениями 11, 14 и 15 мм) следуетдемонтировать, о чем геодезист обязан доложить производителю работ.Впоследствии после переустановки необходимо сделать повторную съемку, указав наисполнительной схеме новые данные замеров.

5.37. Длягеодезической разбивки осей и выверки конструкций при монтаже крупнопанельныхдомов этих серий рекомендуется пользоваться инструментом и приспособлениями,приведенными в табл. 7.

Примечание.Инвентарь, канцпринадлежности и малоценное быстроизнашивающееся оборудованиеуточняются в ППГР.

Таблица 7

Спецификация инструментов и приспособлений
для строительства крупнопанельных зданий

№ п/п

Наименование

Тип

Может быть заменен

Количество

1.

Теодолит

2Т5К, ГОСТ 10529-70

2Т2

1 комплект

2.

Теодолит

Т3О, ГОСТ 10529-70

Т30М

»

3.

Нивелир

Н-3, ГОСТ 10528-76

Н-3К

»

4.

Нивелир

Н-10, ГОСТ 10528-76

Н-10К

»

5.

Зенит-прибор

ПЗЛ

ПОВП

»

6.

Рейка нивелирная

РН-3-3000С, ГОСТ 11158-76

РН-3-2100

2 шт.

7.

Рулетка

РК-50, ГОСТ 7502-69

РВ-30

»

8.

Термометр

ПМ-8, ГОСТ112-78

бытовой

1 шт.

9.

Динамометр

ТУ 24-4-180-73

Пружинные весы бытовые

»

10.

Метр складной

ТУ 2-12-156-76

Линейка металлическая 1000 мм

»

11.

Рейка с уровнем

Конструкция ДСК № 1

Рейка-отвес

2 шт.

12.

Палетка из оргстекла

Чертежи треста Мосоргстрой



4 шт.

13.

Линейка

300 мм

Угольник школьный

1

14.

Проволока вязальная

Æ1 мм

Капроновая леска Æ0,8-1,0 мм

100 м

15.

Вычислительная машина

«Электроника 18»

«Быстрица»

1

16.

Инвентарная металлическая скамейка

Чертежи треста Мосоргстрой

-

10

5.38.При возведении крупнопанельных жилых домов геодезические работы следуетвыполнять в соответствии с проектами производства геодезических работ итребованиями «Инструкции по производству геодезических работ при строительствекрупнопанельных жилых зданий» (ВСН-23-77, Главмосстрой, 1977) и «Памяткимастеру, прорабу и геодезисту по геодезическим работам при строительстве зданийиз деталей единого каталога» (Главмосстрой, 1976) и «Требованиями к точностигеометрических параметров жилых домов серии П44/16, РМ-1492» (МНИИТЭП ГлавАПУ,Москва, 1979).

6.УСТРОЙСТВО ПОДЗЕМНОЙ ЧАСТИ ДОМА

6.1. Привыполнения работ нулевого цикла на строительной площадке необходиморуководствоваться требованиями «Указаний работам нулевого цикла в жилищномстроительстве, осуществляемом организациями Главмосстроя» (ВСН-4-67,Главмосстрой, 1971).

6.2. К работампо устройству подземной части здания следует приступать после разбивки изакрепления основных осей здания и выполнения земляных работ в соответствии стребованиями «Указаний по производству земляных работ на жилищно-гражданскомстроительстве, осуществляемом организациями Главмосстроя» (ВСН 73-72,Главмосстрой, 1972)

До устройствафундаментов отрытый котлован должен быть освидетельствован и принят по акту(форма УГАСК № 6) представителем Мосгоргеотреста и авторского надзора.

6.3. Поокончании земляных работ перед устройством фундаментов необходимо тщательнопроверить расположение основных осей здания и вынести их на строительнуюобноску, устанавливаемую на расстоянии не менее 3 м от бровки котлована.

Основание подфундаменты должно быть тщательно выверено по нивелиру в соответствии спроектными отметками.

6.4. Приустройстве свайных фундаментов работы необходимо выполнять в соответствии стребованиями главы СНиП III-9-74 «Основания ифундаменты», «Указаний по устройству фундаментов из забивных свай для домовповышенной этажности, возводимых из унифицированных изделий» (ВСН 91-74,Главмосстроя, 1974), «Указаний по устройству свайных фундаментов (с учетомвзаимоотношений строительных организаций Главмосстроя)» (ВСН 124-76,Главмосстрой, 1976) и «Инструкция по проведению динамических испытаний свайдизельным молотом» (ВСН 156-79, Главмосстрой, 1979).

6.5. Глубиназабивки свай должна быть уточнена до начала производства свайных работиспытанием обычных железобетонных пробных свай (ГОСТ 5686-78 «Сваи. Методыполевых испытаний») или стальных .инвентарных свай (ВСН 91-74).

Завоз свай настройплощадку и забивка их должны производиться после корректировки рабочихчертежей свайного тюля проектной организацией по результатам испытаний пробныхсвай.

6.6. Дляповышения качества работ забивку свай рекомендуется выполнять сваебойнымиагрегатами с самоустанавливающимися копровыми мачтами. Для регистрацииперемещения свай с повышенной точностью при динамических испытаниях следуетприменять безынерционные отказомеры конструкции НИИМосстроя.

Забивку свайследует осуществлять в соответствии с последовательностью ходов,предусмотренных проектом производства работ.

Данные озабивке каждой сваи во время производства работ следует заносить в специальныйжурнал забивки свай с последующим составлением сводной ведомости забитых свай всоответствии с главой СНиП III-9-74.

6.7. Срубкаголов забитых свай и устройство ростверка разрешается после составленияисполнительной схемы, приемки свайного поля представителем авторского надзора исоставления соответствующего акта.

Срубку свай изаделку их голов в ростверк необходимо выполнять в соответствии с проектом.

6.8. Приустройстве железобетонных монолитных ростверков и фундаментов в виде сплошноймонолитной плиты следует руководствоваться главой СНиП III-15-76 «Бетонные ижелезобетонные конструкции монолитные. Правила производства и приемки работ»,ВСН 91-74 и ВСН 124-76.

6.9.Армирование железобетонных конструкций монолитных ростверков и фундаментныхплит следует осуществлять, как правило, укрупненными сварными арматурнымикаркасами и сетками заводского изготовления. Опалубку следует использоватьразборно-переставную, собираемую из инвентарных щитов, обеспечивая многократнуюих оборачиваемость.

До началаработ по бетонированию монолитных конструкций должны быть провереныправильность установки опалубки и арматуры, надежность их крепления,обеспечение требуемого защитного слоя бетона и оформлены соответствующие актына скрытые работы.

6.10.Бетонирование монолитных железобетонных конструкций фундаментов и ростверковдолжно осуществляться в соответствии с требованиями главы СНиП III-15-76с тщательным уплотнением бетонной смеси вибраторами.

Для подачибетона следует использовать бункера, ковши, опрокидывающиеся бадьи, а такжеспециальные механизмы, предусмотренные проектом производства работ.

При укладкебетонной смеси высота свободного сбрасывания смеси в момент выгрузки не должнапревышать 1 м.

При перерывахв бетонировании вертикальные рабочие швы следует устраивать, используяпроволочную сетку с размером ячеек 6´6 мм, и диаметрам проволоки1 мм.

Послебетонирования монолитных ростверков и фундаментных плит хождение по бетону, ненабравшему прочность 15 кг/см2, или его загружение не разрешается.

6.11.Распалубка боковых элементов монолитных фундаментов, не несущих нагрузки отконструкций, допускается только после достижения бетоном прочности,обеспечивающей сохранность, поверхности кромок углов.

Снятие несущейопалубки и возведение на монолитных фундаментах вышележащих конструкцийразрешается не ранее достижения бетоном 70 % проектной прочности, если впроекте нет иных указаний по этому вопросу.

6.12. Кмонтажу сборных конструкций подземной части здания разрешается приступать послеинструментальной проверки соответствия проекту отметок и положения в планесвайных или монолитных фундаментов, приемки их, а также после засыпки пазухфундаментов.

Приемкафундаментов здания производится представителями заказчика, проектной истроительной организацией и оформляется соответствующими актами. Без приемкифундаментов монтаж верных (конструкций подземной части запрещается.

6.13. Монтажосновных сборных элементов подземной части домов необходимо производитьнепосредственно с транспортных средств и лишь для отдельных мелких элементовдопускается устройство приобъектного склада.

6.14. Передначалом монтажа сборных конструкций подземной части дома необходимо:

а) определитьмонтажный горизонт, для чего производится нивелировка верха монолитногоростверка или фундаментной плиты;

б) произвестиинструментальную разбивку проектных осей базовых панелей, панелей внутреннихпродольных и наружных стен, а также рисок расположения наружных панелей, покоторым в процессе монтажа осуществляется ориентация поперечных стеновыхпанелей по их торцевым граням;

в) установитьмонтажные маяки при необходимости под каждую стеновую панель на расстоянии20-30 см от торцов.

6.15. Привыполнении монтажных работ должен вестись геодезический контроль заправильностью монтажа и обеспечением проектного положения основных конструкцийподземной части здания в соответствии с требованиями «Инструкции попроизводству геодезических работ при строительстве крупнопанельных жилыхзданий» (ВСН 23-77, Главмосстрой, 1977).

6.16. Монтажсборных конструкций следует осуществлять в последовательности, предусмотреннойпроектом производства работ, обеспечивая устойчивость и пространственнуюжесткость конструкций в процессе сборки до окончательного их закрепления. Примонтаже сборных элементов следует придерживаться принципа установки элементов в.направлении «на кран».

6.17. Монтажконструкций подземной части дома необходимо производить с разделением здания назахватки. Размер захваток принимаются в соответствии с технологическими картамипроекта производства работ.

6.18. Монтажсборных элементов на каждой захватке рекомендуется производить поэтапно,начиная с установки панелей внутренних стен, в следующей последовательности:

- вначалеустанавливаются базовые панели внутренних поперечных стен;

- монтируютсяв направлении от базовых панелей панели внутренних поперечных стен, а затемпримыкающие к ним панели внутренних .продольных стен;

- устанавливаютсяцокольные панели наружных стен;

- монтируютсяэлементы лестнично-лифтовых узлов;

- послеокончания монтажа панелей стен на захватках укладываются панели перекрытия. Доначала монтажа перекрытия должны быть установлены постоянные крепления смонтированныхэлементов и .произведена тщательная выверка положения верхних опорных гранейпанелей несущих стен, устроены полы и поданы в техническое подпольетрубопроводы, узлы санитарно-технических систем, бойлеры и другое оборудование;

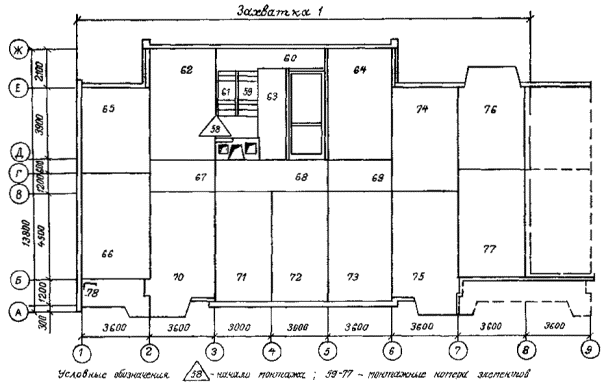

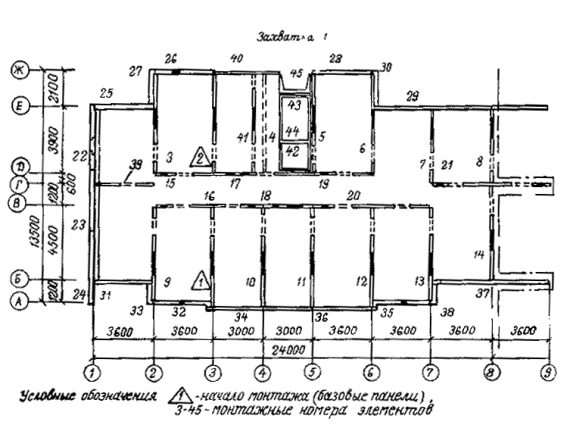

- в последнююочередь на захватке монтируются элементы входов. Схемы рекомендуемойпоследовательности монтажа сборных элементов подземной части дома серии П44/16приведены в приложениях 4 и 5.

В процессесовершенствования технологии производства работ допускаются отдельные измененияприведенной последовательности монтажа сборных элементов подземной части домовэтой серии. Однако все изменения в последовательности монтажа элементов должныбыть обязательно согласованы с утвержденной проектной документацией(технологическими картами ППР).

6.19. Монтажстеновых панелей подземной части домов этой серии следует производить всоответствии с технологическими картами, разработанными трестом Мосоргстрой, ипроектом производства работ, предусматривающих использование нормокомплектагрозахватных и монтажных приспособлений, включающего штанги осевым зажимом (рис. 19), предназначенные для временногокрепления и установки панелей внутренних поперечных несущих стен в проектноеположение по их геометрическим осям, и монтажные связи (рис. 20) для временного крепления панелей внутреннихпродольных и наружных стен.

Перед началоммонтажа необходимо произвести контрольную регулировку штанг по шаблону сточностью до ±5 мм.

Рис. 19

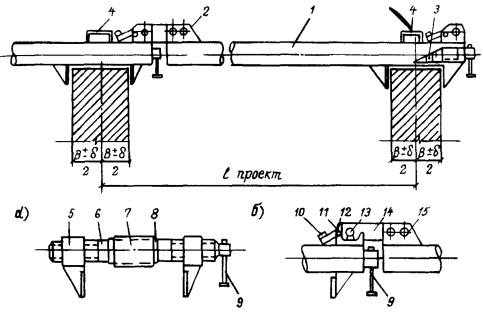

Штангас осевым зажимом для временного крепления и установки
панелей внутренних поперечных стен в проектное положение:

а)осевой зажим; б) замок:

1 -корпус; 2 - замок; 3 - осевой зажим; 4 - петля; 5 - нарезная втулка с прижимом;6 - шпилька с левой и правой резьбой; 7 - втулка; 8 - упорное кольцо; 9 -вороток; 10 - эксцентриковый кулачок; 11 - валик; 12 - проушина; 13 - палец; 14- планка с конусной прорезью; 15 - накладка

6.20. Накаждой захватке монтаж внутренних стеновых панелей следует начинать с установкибазовых панелей, производя тщательную инструментальную выверку правильности ихположения с помощью геодезических инструментов, так как от точности установки базовыхэлементов зависит точность монтажа последующих панелей. Базовые панелинеобходимо надежно временно крепить двумя телескопическими подкосами,закрепляемыми в верху панелей за инвентарные петли, а внизу - к монтажнымпетлям анкерных блоков или к специальным петлям, закладываемым прибетонировании ростверка или плиты.

Рис. 20

Монтажнаясвязь для временного крепления
панелей внутренних и наружных стен:

1 - ось; 2 - проушина; 3 - крюк; захват; 4 - предохранительная втулка;5-натяжная гайка; 6 - винт; 7 - стяжная муфта; 8 - винтовой упор; 9 - струбцина

После выверкии закрепления базовых панелей приступают к монтажу остальных панелей внутреннихпоперечных стен, установку которых ведут последовательно в направлении отбазовых панелей с закреплением их в двух уровнях по высоте штангами с осевымизажимами. Каждую очередную стеновую панель, подаваемую монтажным краном к местуустановки, опускают, не доводя до растворной постели на 3-4 см, и после этогозакрепляют штангами к ранее установленной панели. Закрепление производят тремяштангами: одной внизу - в проеме для пропуска коммуникаций и двумя - по верхупанели. После закрепления штангами панель опускают, и она занимает проектноеположение, так как три точки фиксации с помощью штанг гарантируют параллельностьпо отношению к базовой панели, а конструкция осевого зажима штанги обеспечиваетустановку панели по геометрическим осям. Положение панелей внутренних стен впоперечном направлении при монтаже контролируют по их торцевым граням и рискам,нанесенным на фундамент, или по шнуру.

Панеливнутренних продольных стен устанавливают по рискам и крепят к установленнымпанелям поперечных стен двумя монтажными связями или путем установки постоянныхкреплений.

Панеливнутренних стен монтируют на цементном растворе марки 200, расстилаемом наопорные поверхности фундамента

6.21. Панелинаружных стен устанавливают на слой цементного раствора марки 200, ориентируяих по рискам геодезической разбивки, и временно закрепляют каждую панель в двухточках монтажными связями, струбцинами или штангами для крепления торцовыхнаружных панелей к ранее установленным панелям внутренних поперечных стен.Схема временного крепления панелей внутренних и наружных стен при монтажеподземной части жилых домов серии П44/16 приведена в приложении 6.

Сразу же заустановкой стеновых панелей и их временным закреплением должны устраиватьсяпостоянные связи, предусмотренные архитектурно-строительной частью проекта.

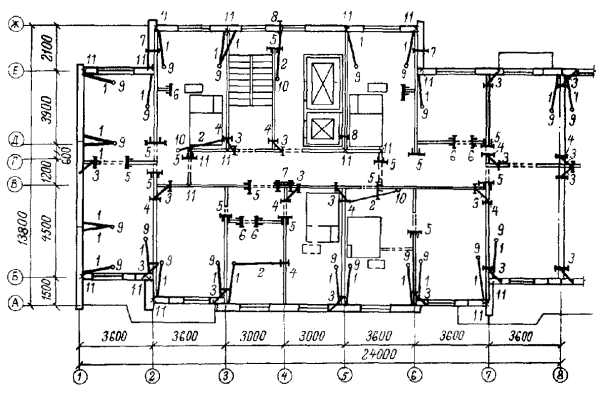

6.22. Способывременного крепления сборных элементов подземной части дома при их монтаже, атакже типы временных креплений, количество, порядок установки и время крепленияустанавливаются технологическими картами проекта производства работ.

Освобождениеустановленных элементов от временных креплений может производиться только послеустройства постоянных связей, предусмотренных проектом.

Переченьрекомендуемой монтажной оснастки, грузозахватных приспособлений и инвентаря длямонтажа подземной части домов серии приведен в разделе9, табл. 10.

6.23. Послеокончания монтажа и постоянного закрепления в соответствии с проектом панелейвнутренних и наружных стен снимают монтажные приспособления и приступают кмонтажу ей перекрытия над техническим подпольем (см. приложение 5).

Монтаж панелейперекрытия следует вести на захватке посекционно, укладывая панели внаправлении «на кран». В каждой и монтаж панелей перекрытия рекомендуетсяначинать от лестничной клетки и последовательно укладывать их по направлению кграницам секции. Монтаж панелей перекрытия следует производить с применениемуниверсального грузозахватного устройства с автоматическим кантователем. Панелиперекрытия монтируют на пластичном цементном растворе марки 200, расстилаемомтолько на опорные поверхности панелей внутренних несущих стен непосредственноперед укладкой панелей. Толщина горизонтальных швов принята 20 мм.

Стыки междуторцами панелей перекрытия и. наружными стенами утепляют вкладышами изполистирольного пенопласта ПСБ-С или из плит ППС-75. После установки монтажныхсвязей все стыки между панелями перекрытия, а также гнезда в местахрасположения соединительных связей тщательно заделывают цементным раствороммарки 200.

6.24. Монтажпанелей наружных и внутренних стен, перекрытия и других сборных элементовподземной части домов этой серии выполняется на пластичном цементном растворемарки 200 с толщиной монтажных швов 20 мм. Выступающие подъемные петли послемонтажа срезаются заподлицо, а подъемные петли, находящиеся в лунках, несрезаются, и лунки заделываются раствором.

6.25.Соединение панелей наружных и внутренних стен, перекрытия и других элементовосуществляется металлическими связями на сварке в соответствии с конструктивными(решениями со ответствующих узлов проекта.

Электросваркадолжна непрерывно следовать за монтажом конструкций и до замоноличивания стыковсдаваться по акту на скрытые работы техническому и авторскому надзору.

Противокоррозионнаязащита закладных деталей и соединительных связей должна выполняться всоответствии с проектом и требованиями главы СНиП II-28-73, ВСН 106-75 и ВСН141-77 Главмосстроя (см. раздел 4, п. 4.22).

Все места сварныхсоединений сборных элементов, включая закладные и соединительные детали, послеприемки соединений должны быть тщательно заделаны цементным раствором марки 200в соответствии с проектом.

6.26.Герметизация вертикальных стыков панелей наружных стен подполья производитсяупругой прокладкой-гернит, заводимой в стык в обмазке на .клее-мастике КН-2 споследующей тщательной заделкой устья стыка герметизирующей мастикой АМ-05 ицементным раствором (рис. 21).

Вертикальныестыки панелей наружных стен в верхней их части изнутри тщательно обклеиваютсявоздухозащитной лентой (лентой «Герволент» на клее КН-2 или другимиматериалами, предусмотренными проектом) и утепляются вкладышами из полужесткихтеплоизоляционных плит ППС-75 или полистирольного пенопласта ПСБ-С в обертке изпергамина, в соответствии с решениями узлов проекта. После окончания монтажапанелей стен и перекрытия и установки монтажных связей, вертикальные стыкимежду панелями наружных и внутренних стен технического подпольязамоноличиваются цементным раствором марки 200 на всю их высоту (см. рис. 21).

Вертикальные,стыки наружных стен, расположенные ниже уровня земли, снаружи заподлицозаделываются цементным раствором, а затем промазываются горячим битумом за 2раза по холодной битумной грунтовке.

Заделка игерметизация стыков наружных стен подземной части дома выполняется всоответствии с решениями узлов проекта и требованиями СН-420-71 и ВСН 15-75(см. раздел 8).

6.27. Послеокончания монтажа перекрытия, установки постоянных связей и обмазки горячимбитумом за 2 раза по холодной битумной грунтовке поверхностей наружных стентехнического подполья, соприкасающихся с грунтом, производится обратная засыпкапазух и планировка участка вокруг здания. Засыпку грунта в пазухи следуетвыполнять бульдозером, передвигающимся под углом к наружным стенам так, чтобыдавление от бульдозера через перемещаемый грунт не передавалось на конструкцииздания.

Рис. 21

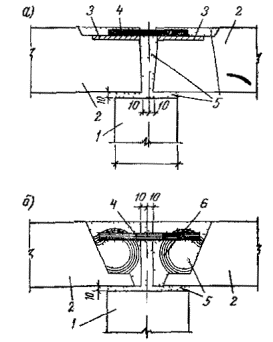

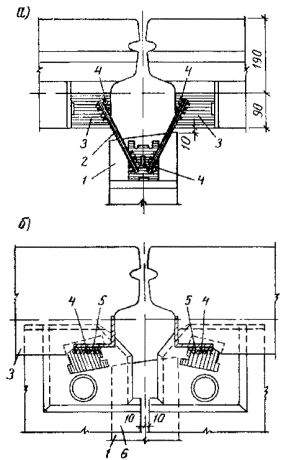

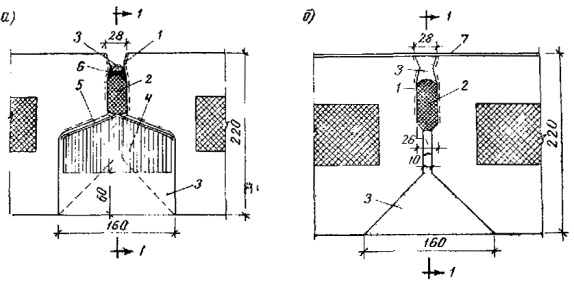

Заделкавертикальных стыков панелей наружных стен подземной части здания:

а) вверхнем уровне:

1 - обмазкагрунтовочным составом (на заводе); 2 - гернит на КН-2; 3 - цементный раствор; 4- утепляющий вкладыш из полужестких теплоизоляционных плит или полистирольногопенопласта в обертке из пергамина; 5 - лента воздухо-защитная («герволент» наКН-2); 6 - мастика АМ-0,5;

б) в местах нижеуровня земли:

1 -обмазка грунтовочным составом (на заводе); 2 - гернит на КН-2; 3 - цементныйраствор; 7 - гидроизоляция

Обратнаязасыпка пазух должна производиться послойно с тутельным уплотнением грунтапневматическими или другими трамбовками. В зимних условиях обратную засыпкупазух следует производить только талым грунтом.

6.28. Поокончании работ нулевого цикла исполнитель сдает по акту законченную подземнуючасть здания со всеми относящимися к ней работами автору проекта, заказчику ипредставителям монтажного управления ДСК № 1, осуществляющего монтаж надземнойчасти, представляя при этом исполнительную геодезическую схему разбивки осей,смонтированных конструкций подземной части здания, а также другую документациюв соответствии с требованиями ВСН 4-67.

При приемкеподземной части здания и работ нулевого цикла проверяются:

а)правильность разбивки здания;

б) соответствиефактических и проектных осей здания и смонтированных конструкций, а такжеотметок монтажного горизонта с учетом допусков, предусмотренных в СНиПе ипроекте;

в)тщательность монтажа конструкций, устройства креплений и заделки стыкав междуэлементами в соответствии с проектом;

г) отсутствиеповреждений смонтированных конструкций и деталей;

д) наличиеактов на скрытые работы;

е) готовностьинженерных коммуникаций (тепло- и водоснабжения, канализации иэлектроснабжения), вертикальной планировки территории, подъездов и дорог.

7.МОНТАЖ НАДЗЕМНОЙ ЧАСТИ ДОМА

7.1. Монтажнадземной части жилых домов этой серии производится только после полногозавершения всех работ нулевого цикла (для данного объекта) и приемкивыполненных работ по акту представителями авторского надзора, заказчика иорганизации ДСК № 1, осуществляющей монтаж надземной части дома.

7.2. Монтажконструкций надземной части дома следует осуществлять в соответствии смонтажными планами проекта и технологическими картами проекта производства работпоэтажно разбивая этажи на монтажные захватки и обеспечивая в процессе оборкиустойчивость и пространственную жесткость смонтированных конструкций.Одновременно с монтажом строительных конструкций выполняются по совмещенномуграфику также внутренние общестроительные и специальные работы (обязательно внезоны монтажно-транспортных операций).

Устойчивостьмонтируемых элементов в процессе монтажа обеспечивается за счет установкидополнительных временных креплений (подкосов, монтажных опор и связей, струбцин,стоек и др.) а также устройства постоянных соединений между элементамивыполняемых непосредственно за установкой деталей.

Размерызахваток, очередность установки элементов и обеспечение устойчивости их примонтаже, а также совмещение других работ с монтажом конструкций итехнологическая последовательность их выполнения устанавливаются проектомпроизводства работ (см. раздел 3, п.п. 3.12 и 3.13).

7.3. Поставкуи монтаж сборных элементов надземной части дома следует выполнять по часовымтранспортно-монтажным графикам непосредственно с транспортных средств всоответствии с технологическими картами проекта производства работ.

7.4. Проектпроизводства работ по монтажу надземной части жилых домов серии П44/16 странспортных средств состоит из типовой части, содержащей общие типовые решениядля всех блоксекций этой серии, и привязочной, включающей конкретные решениядля каждого монтируемого дома.

Типовую частьпроекта производства работ разрабатывает СКТБ «Кассетдеталь», а привязочную -группа ППР ДСК № 1.

Типовая частьпроекта производства работ по монтажу надземной части домов этой серии должнавключать:

-технологические карты монтажа сборных элементов конструкций жилых секцийпервого, типовых и верхних этажей, чердака, крыши и машинных помещений лифтов;

- схемывременного крепления монтируемых элементов конструкций входов, этажей, чердакаи машинных помещений лифтов;

-технологические графики совмещенного производства работ при строительственадземной части дома;

- схемыстроповки сборных элементов конструкций, контейнеров и другого инвентаря;

-транспортно-монтажные графики поставки железобетонных изделий на все этажи,чердаки, крышу;

- перечень монтажнойоснастки, грузозахватных приспособлений, инвентаря и средств малой механизации;

- основныетребования по производству работ и технике безопасности при монтаже сборныхэлементов конструкций;

- требованияпо производству работ в зимних условиях;

- пояснительнуюзаписку и другие материалы.

В привязочнойчасти ППР должны приводиться:

- подробныйстройгенплан, привязанный для каждого монтируемого корпуса;

- схемавертикальной привязки башенных кранов с перечнем основных механизмов,грузозахватных и монтажных приспособлений и необходимых временных сооружений;

- своднаяведомость схем строповки сборных элементов и инвентаря с указанием массыгрузов;

-транспортно-монтажные графики поставки железобетонных изделий на все этажи,чердак и крышу, привязанные к датам строительства;

- комплектыоформленной документации на производство работ башенными кранами,грузопассажирскими и грузовыми подъемниками.

7.5. До началамонтажа конструкций каждого этажа должны:

- полностьюзавершены в соответствии с проектом все монтажные и сопутствующие им работы(устройство креплений, замоноличивание стыков и др.) по нижележащему этажу;

- произведенагеодезическая проверка точности смонтированных конструкций нижележащего этажа ссоставлением исполнительной съемки;

- выполненагеодезическая разбивка проектных осей и разметка мест установки конструкций,определен монтажный горизонт и установлены маяки;

- принятывыполненные работы по нижележащему этажу и составлен акт поэтажной приемкискрытых работ.

7.6. Передначалом работ на каждой захватке необходимо:

- проверитьнадежность установки временных ограждений и защиты проемов лифтовых шахт и впанелях перекрытия;

- установитьконтейнеры с необходимыми материалами и монтажными деталями;

- подготовитьмонтажные приспособления, инвентарь и инструменты;

- организоватьрабочие места монтажников.

7.7. Монтажсборных элементов необходимо производить в строгом соответствии стехнологической последовательностью, установленной технологическими картамипроекта производства работ, что является необходимым условием качественного ибезопасного монтажа здания. При монтаже сборных элементов следуетпридерживаться принципа установки элементов в направлении «на кран».

7.8. Исходя изусловий подачи сборных элементов непосредственно с транспортных средств, обеспеченияв процессе сборки устойчивости смонтированных элементов и принятой технологиизаделки вертикальных стыков между панелями наружных стен, требующей свободногодоступа к ним изнутри здания, монтаж элементов на каждой захватке рекомендуетсявыполнять в следующей последовательности:

- монтируютсяобъемные элементы шахт лифтов;

-устанавливаются по периметру захватки панели наружных стен и вертикальные стыкимежду ними с внутренней стороны обклеиваются воздухо-защитной лентой иутепляются вкладышами;

- монтируютсяпанели внутренних стен;

-устанавливаются перегородки, санитарно-технические кабины, электроблоки,элементы лестниц и другие элементы;

после подачинеобходимых деталей и материалов на монтируемую этаж-захватку (столярныхизделий, трубной заготовки и приборов отопления и др.) укладываются панелиперекрытия и плиты лоджий-балконов. Вентиляционные блоки устанавливаются черезпроемы смонтированных панелей перекрытий.

Примечание.В процессе совершенствования технологии производства работ допускаютсяотдельные изменения приведенной последовательности монтажа элементов, которыедолжны внедряться только в соответствии с утвержденной проектной документацией.

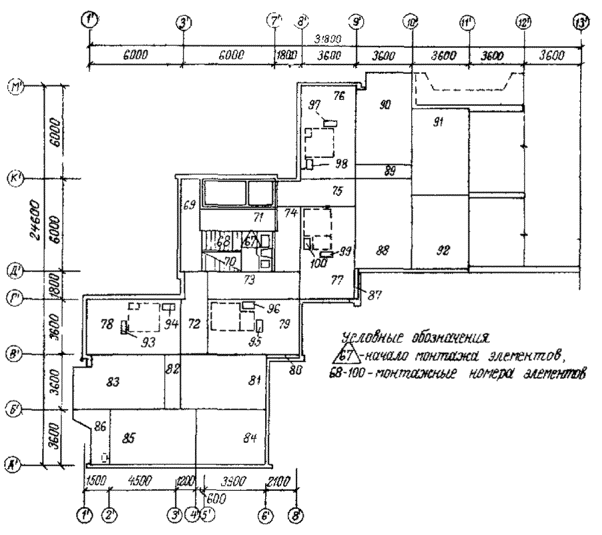

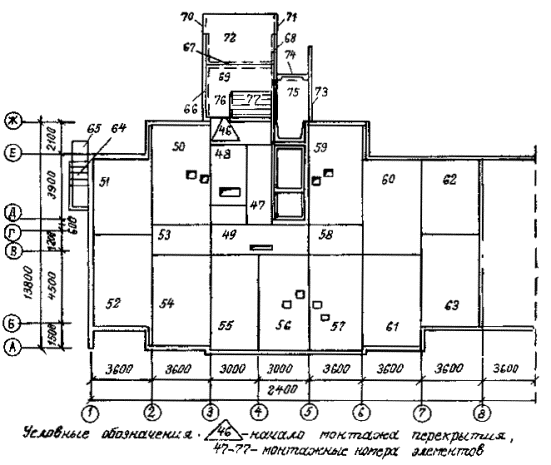

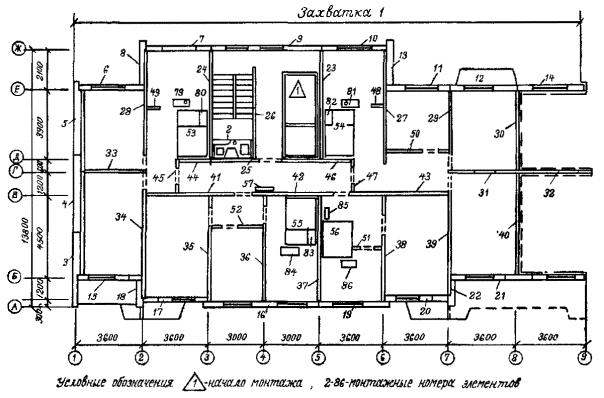

Схемырекомендуемой последовательности монтажа сборных элементов прямой и угловойсекций типового этажа дома приведены в приложениях7, 8, 10 и 11.

7.9. Примонтаже панелей наружных и внутренних стен и других элементов необходимовыполнять следующие требования:

-устанавливать панели несущих наружных и внутренних стен по выверенным маякам ипо заранее вынесенным на перекрытие осям и контрольным рискам. Панели наружныхстен необходимо .устанавливать по фасаду строго в одной плоскости по вертикали,не допуская перепадов наружных поверхностей. Положение стеновых панелей примонтаже определяется путем промера специальным шаблоном расстояния отконтрольных рисок до места их установки. Необходимо строго соблюдать проектнуюширину зазора в вертикальных стыках между стеновыми панелями;

-устанавливать панели наружных и внутренних стен на слой цементного раствора,который укладывается особенно тщательно для обеспечения требуемой плотности,непродуваемости и водонепроницаемости горизонтального стыка панелей наружныхстен и равномерного опирания внутренних несущих стеновых панелей. Растворследует расстилать под панель непосредственно перед ее установкой. Слойраствора должен быть на 5-8 мм выше маяков, чтобы устанавливаемые по маякампанели плотно обжали раствор. Раствор укладывают на всю ширину опирания панелис последующей зачисткой выдавливаемого раствора;

- монтажпанелей наружных и внутренних стен, перекрытий и других сборных элементовследует выполнять на пластичном цементном растворе марки не менее 150.

Выступающиеподъемные петли после монтажа следует срезать заподлицо. Подъемные петли,находящиеся в лунках, не срезаются и лунки заделываются цементным раствором;

- панели идругие элементы, смещенные с постели в период твердения раствора, следуетприподнимать краном, очищать от приставшего раствора и вновь устанавливать насвежеуложенный раствор;

- доокончательного закрепления тщательно выверять и приводить в проектное положениеустановленные на место элементы, после чего производить тщательную подштопкураствора в стыке;

- выверятьположение панелей относительно разбивочных проектных осей и отметок при помощигеодезических инструментов, шаблонов и стальной рулетки, а вертикальностьэлементов при установке проверять рейкой-отвесом;

- временнокрепить каждый устанавливаемый элемент не менее чем в двух точках сиспользованием предусмотренной проектом инвентарной монтажной оснастки иприспособлений.

Освобождатьмонтируемые элементы от стропов грузозахватных приспособлений следует толькопосле надежного закрепления их временными или постоянными креплениями.Установленные элементы освобождают от временных креплений только после ихполного постоянного закрепления, предусмотренного проектом.

По окончаниисмены (при перерывах в работе) запрещается оставлять на временных крепленияхконструкции, закладные детали которых подлежат приварке, за исключениемотдельных случаев, предусмотренных проектом производства работ илитехнологическими картами.

Постоянные креплениямежду панелями стен, перекрытий и другими сборными элементами следуетустраивать точно в соответствии с проектом непосредственно вслед за установкойи выверкой элементов.

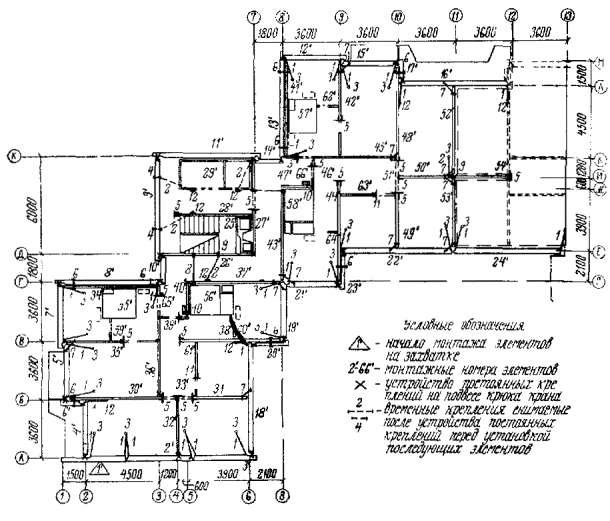

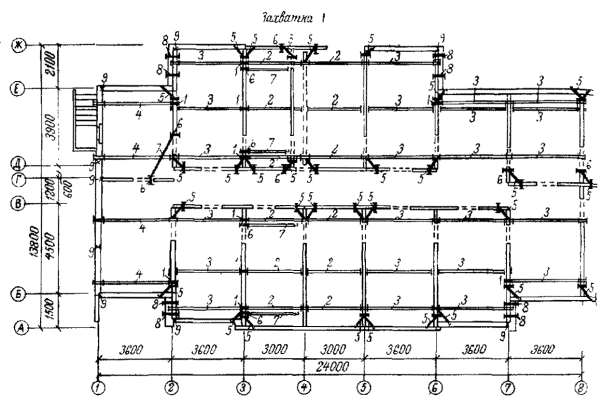

Типы временныхкреплений, количество и порядок их установки, а также время снятия назначаютсятехнологическими картами проекта производства работ.

Переченьрекомендуемой монтажной оснастки, грузозахватных приспособлений и инвентаря длямонтажа надземной части жилых домов этой серии приведен в разделе 9, табл. 11, асхемы установки временных креплений сборных элементов при монтаже типовогоэтажа - в приложениях 9 и 12.

7.10. Панелинаружных стен устанавливаются на опорную часть панелей перекрытия на слоецементного раствора толщиной 20 мм. Ширина опорной части для панелей наружныхстен должна составлять 80 мм.

Передустановкой наружных панелей на захватке в горизонтальном стыке необходимоустановить теплоизоляционные вкладыши из плит ППС-75 или полистирольногопенопласта между торцами панелей перекрытия и наружными стенами, на верхнейкромке ниже расположенных панелей наружных стен приклеить на клее-мастаке КН-2прокладку-гернит. В местах пересечения горизонтальных и вертикальных стыковустраивается дополнительная защита последних, для чего загибается иприклеивается сверху выступающая часть воздухозащитной ленты (на клее КН-2), асверху нее укладывается слив из алюминия, перекрывающий нижерасположенныйвертикальный стык; только после этого прокладывается гернит горизонтальногостыка (рис. 22 и 24).

Диаметргернита принимается в соответствии с проектом из условий его обжатия на 30-50 %вышеустанавливаемой панелью. Стыки гернита должны располагаться на расстояниине менее 0,5 м от мест пересечения горизонтальных и вертикальных стыков (см. раздел 8, п.8.13-8.27).

Рис. 22

Заделкагоризонтального стыка панелей наружных стен:

1 - панели наружнойстены; 2 - покрытие грунтовочным составом на заводе; 3 - гернит на клее-мастикеКН-2; 4 - проклейка лентой «герлен» на участках где толщина шва превышает 25мм; 5 - цементный раствор; 6 - утепляющий вкладыш из теплоизоляционных плит илиполистирольного пенопласта ПСБ-С; 7 - панель перекрытия; 8 - заделка цементнымраствором; 9 - антисептированная пакля или синтетический жгут

При монтажекаждая панель наружных стен должна временно закрепляться двумя инвентарнымиподкосами, которые в верхней части крепятся за специальные монтажные петли,расположенные у внутренней поверхности панелей на высоте 1,65 м, а внизу - заустановленные винтовые захваты или монтажные петли в панелях перекрытия. Вотдельных местах, где невозможно применение подкосов, для временного креплениянаружных панелей могут также использоваться другие монтажные приспособления,предусмотренные проектом производства работ, или устанавливаемые панелинеобходимо сразу же на подвесе крюка крана закреплять постоянными связями всоответствии с проектом.

Снятиеотдельных подкосов с наружных панелей в местах установки внутренних стеновыхпанелей необходимо производить только непосредственно перед установкойочередной внутренней панели и немедленным закреплением ее к наружным панелямпостоянными связями.

При монтажепанелей наружных стен в целях обеспечения надежной защиты стыков необходимоуделять особое внимание соблюдению проектной ширины зазора в вертикальныхстыках между смежными панелями по всей их высоте и необходимому обжатию гернитав горизонтальном стыке.

Рис. 23

Устройствокреплении панелей наружных стен:

а) вуровне верхних связей; б) в уровне нижних связей;

1 - панельвнутренней стены; 2 - монтажные связи; 3 - панель наружной стены; 4 - сварныешвы; 5 - монтажные связи с панелями перекрытия; 6 - панели перекрытия

Рис. 24

Заделкавертикальных стыков панелей наружных стен:

1 - панель внутренней стены; 2 - цементный раствор; 3 -проклейка серпянкой; 4 - панели наружной стены; 5 - утепляющий вкладыш изполистирольного пенопласта ППС-75 в обертки из пергамента; 6 - воздухо-защитнаялента-герволент на клее-мастике КН-2; 7 - водо-отбойная лента из алюминиевогосплава (крайние гофры обращены наружу); 8 - покрытие грунтовочным составом назаводе; 9 - слив из алюминия в местах пересечения вертикальных и горизонтальныхстыков

Креплениепанелей наружных стен с внутренними стенами и панелями перекрытия производитсяв двух уровнях с помощью оцинкованных монтажных связей, привариваемых кзакладным деталям смежных панелей в соответствии с решениями узлов проекта (рис. 23).

Краплениепанелей наружных стен к панелям перекрытия следует выполнять сразу же послеустановки их в проектное положение, а к панелям внутренних стен - послеустановки и выверки последних.

7.11. Послепостоянного закрепления панелей наружных стен к панелям перекрытия в пазывертикальных стыков между смежными панелями сверху на всю высоту панелейвставляется алюминиевая водо-отбойная лента, крайние гофры которой должны бытьобращены наружу (рис. 25), затемвертикальные стыки между ними с внутренней стороны тщательно обклеиваютсявоздухозащитной лентой (лентой «герволент» на клее КН-2 или другими материаламив соответствии с проектом) и утепляются вкладышами из полужесткойтеплоизоляционной плиты ППС-75 или полистирольного пенопласта ПСБ-С в оберткеиз пергамина (см. рис. 24).

Герметизациявертикальных стыков панелей наружных стен закрыто типа (в лоджиях) производитсяснаружи упругой прокладкой-гернит, заводимой в устье стыка на клее-мастикеКН-2, затем стык тщательно снаружи защищается тиоколовой мастикой АМ-0,5 (см. раздел 8 и рис.26).

7.12. Монтажпанелей внутренних стен производится после устройства постоянных крепленийнаружных панелей к плитам перекрытия, приклейки воздухозащитной ленты иутепления вкладышами внутренней части вертикальных стыков между ними.

Панеливнутренних стен устанавливают на цементном растворе по заранее выверенныммаякам и контрольным рискам с временным креплением их в двух точках монтажнымиприспособлениями.

Рис. 25

Открытыйвертикальный стык между панелями наружных стен
с установленной водоотбойной лентой:

1 - воздухо-защитная лента-герволент на клее КН-2; 2 - утепляющийвкладыш; 3 - заводская грунтовка; 4 - алюминиевая водо-отбойная лента ВАЗ

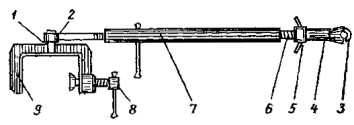

Для временногокрепления внутренних панелей используются монтажные опоры, устанавливаемые состороны свободных торцов панелей или дверных проемов, монтажные связи илиструбцины для закрепления к смонтированным панелям наружных и внутренних стен идругие монтажные приспособления, предусмотренные проектом производства работ.При временном креплении устанавливаемых панелей монтажными приспособлениямитолько в одной точке необходимо второй конец панели сразу же до расстроповкипанели прикрепить к ранее смонтированным элементам постоянными связями насварке.

Сразу же послеустановки и выверки панели внутренних стен следует соединить с наружнымипанелями и между собой постоянными монтажными связями на сварке в соответствиис проектом (см. рис. 23а).

При монтажепанелей внутренних стен необходимо соблюдать предусмотренную проектом ширинузазоров между панелями по всей высоте вертикальных стыков.

Рис. 26

Герметизацияи утепление вертикальных стыков
закрытого типа между панелями наружных стен (в лоджиях):

1 - тиоколовая мастика АМ-0,5; 2 - гернит на клее КН-2; 3 -воздухо-защитная лента-герволент на клее КН-2; 4 - утепляющий вкладыш; 5 -заводская грунтовка

Вертикальныестыки между панелями внутренних стен для обеспечения необходимой звукоизоляциитщательно проконопачиваются антисептированой паклей с последующей зачеканкойшвов с двух сторон панелей раствором на глубину 20-30 мм (рис. 27). Глухие стыки между панелями наружных и внутреннихстен заделываются аналогично.

Замоноличиваниевертикальных стыков между панелями наружных и внутренних стен производитсяпосле окончания монтажа панелей перекрытия на захватке (см. п. 7.21).

7.13. Шахтылифтов монтируют из готовых объемных железобетонных элементов с установленнымив них кронштейнами для закрепления направляющих кабин и противовеса,постоянными обрамлениями проемов и дверями в закрытом положении.

Монтажобъемных элементов производится поэтажно. Объемные элементы шахт устанавливаютпо разбивочным осям (рискам), вынесенным с помощью геодезических инструментовна перекрытие каждого этажа. Объемные элементы устанавливают на слой цементногораствора, толщина которого принимается в зависимости от выверки монтажногогоризонта.

Рис. 27

Заделкавертикальных стыков между панелями
внутренних и наружных стен (глухой стык):

1 - панель наружной стены; 2 - антисептированная пакля; 3 - панельвнутренней стены; 4 - цементный раствор

При установкеобъемных элементов шахт лифтов необходимо строго соблюдать соосность дверныхпроемов элементов и выдерживать отметку низа дверного проема элемента, котораядолжна быть на 20 мм ниже уровня лестничной панели перекрытия.

При монтажешахт лифтов для обеспечения звукоизоляции необходимо выдерживатьпредусмотренную проектом ширину зазоров между шахтами лифтов и примыкающими кним конструкциями здания, не допуская попадания в них раствора. Стык междушахтами лифтов и лестничной панелью перекрытия следует заделывать всоответствии с проектом.

Дляобеспечения безопасности работ проемы лифтовых шахт необходимо сверхуперекрывать специальными инвентарными защитными щитами, переставляемымибашенными кранами на следующий уровень после установки очередных объемныхэлементов шахт.

7.14.Гипсобетонные перегородки устанавливаются на прокладки из двух слоев толяшириной 120 мм, уложенные по перекрытию (рис.28).

При установкегипсобетонные перегородки временно закрепляются стойками для временногокрепления перегородок, устанавливаемыми со стороны дверного проема илисвободного торца перегородки. С другой стороны перегородки сразу же дорасстроповки прикрепляют к смежным элементам достоянными связями на сварке всоответствии с проектом. Стойки для временного крепления перегородок снимаютсятолько после монтажа панелей перекрытия и постоянного закрепления перегородок всоответствии с проектом.

При монтажеперегородок особое внимание следует уделять тщательной заделке стыков в местахпримыкания перегородок к стенам и потолку. Стыки по периметру перегородоктщательно конопатят паклей, смоченной в гипсовом растворе, затирают раствором изатем оклеивают полосками серпянки (см. рис.28).

7.15.Санитарно-технические кабины для обеспечения равномерной передачи нагрузки наперекрытие и улучшения звукоизоляции устанавливают на прокладки, уложенные поперекрытию, из древесноволокнистых плит марки М-20 (ГОСТ 4598-74),битуминизированной древесноволокнистой плиты (ТУ 400-1/76-2-75), пергамина (4слоя) или из других материалов в соответствии с решениями проекта.

Рис. 28

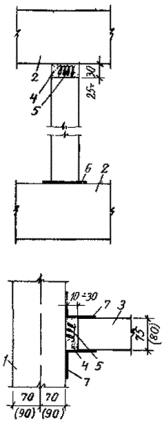

Заделка стыков междугипсобетонными перегородками
и примыкающими конструкциями:

1 - панель внутренней стены; 2 - панель перекрытия; 3 - гипсобетоннаяперегородка; 4 - гипсовый раствор; 6 - пакля, смоченная в гипсовом растворе; 6- толь в 2 слоя шириной 150 мм; 7 - серпянка шириной 150 мм

При установкекабин канализационный и водопроводные стояки тщательно совмещают ссоответствующими стояками, расположенными ниже кабин. Выверка устанавливаемыхкабин по вертикали производится с помощью рейки с уровнем.

Отверстия впанелях перекрытий для пропуска стояков кабин после установки вентиляционныхблоков, кабин, монтажа стояков и проведения гидравлических испытаний тщательнозаделывают цементным раствором (рис. 29).Перед заделкой в отверстиях устанавливается по проекту арматурная сетка изстержней и на подвесках из вязальной проволоки к ней закрепляется опалубочныйлист из твердой древесноволокнистой плиты, покрытой битумом, устанавливаютсягильзы на стояках горячего и холодного водоснабжения, а труба канализационногостояка и гильзы обматываются ветошью или паклей, чтобы закрыть зазоры между нимиотверстиями в опалубочном листе. Гильзы и опалубочные листы должныпоставляться в комплекте с сантехкабинами.

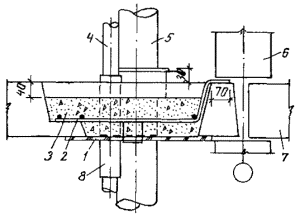

Рис. 29

Заделкаотверстия в перекрытии в местах расположения
стояков сантехнических кабин:

1 - опалубка из твердой древесноволокнистой плиты толщиной 4 мм,покрытой битумом; 2 - сетка С-1; 3 - раствор; 4 - стояк горячего (холодного)водоснабжения; 5 - канализационный стояк; 6 - панель внутренней стены; 7 -панель перекрытия; 8 - гильза

Присоединениевентиляционного патрубка санитарно-технических кабин к вентиляционным блокамследует производить до монтажа панелей вышележащего перекрытия.

Стыки междусантехкабиной и примыкающими конструкциями конопатятся паклей, смоченной вгипсовом растворе, и снаружи заделываются гипсовым раствором. Места сопряжениясанитарно-технических кабин со строительными конструкциями необходимо передотделкой оклеивать полосками серпянки.

7.16. Монтажвентиляционных блоков ведется поэтажно. Перед установкой вентиляционных блоковпервого этажа отверстия под вентблоками в перекрытии над техническим подпольемдолжны быть забетонированы для предохранения от подсоса воздуха из техподполья.Вентблоки первого этажа устанавливаются на цементном растворе. Монтажные петлисрезаются перед установкой вышележащего блока. Монтаж вентблоков производитсячерез проемы смонтированных панелей перекрытия.

Дляобеспечения безопасности работ проемы в перекрытиях до и после установкивентблоков необходимо перекрывать инвентарными защитными щитами.

Установкапоследующих вентблоков производится с опиранием их на специальные опорныеуголки, укладываемые на лодки в проемах перекрытия. Для уплотнения стыков междублоками применяются уплотняющие прокладки из гернита диаметром 40 мм, которыеприклеиваются на клее КН-2 по периметру ниже установленного вентблока, иобжимаются весом устанавливаемого блока.

Установленныеи выверенные вентблоки вверху в проемах перекрытия расклиниваются деревяннымиклиньями.

Зазоры междувентиляционными блоками и панелями перекрытия заделываются в два приема:сначала до установки верхнего блока зазор по периметру нижнего блокапроконопачивают паклей, смоченной в гипсовом растворе, и затирают гипсовымраствором со стороны потолка, а после установки вышележащего блока зазор попериметру блока тщательно заделывают цементным раствором в уровне перекрытия.

7.17. Монтажэлектроблоков ведется поэтажно, блоки устанавливаются в проемах перекрытийнасухо.

При установкеэлектроблоки временно закрепляются двумя монтажными зажимами к примыкающимпанелям внутренней стены. При этом под пяту упорного винта зажима необходимоподкладывать деревянную подкладку (6 ´ 20 ´ 20 см).

До снятиямонтажных зажимов должны быть установлены и приварены связи, соединяющиеподъемные петли электроблока с закладными деталями примыкающих стеновыхпанелей.

Стыки между электроблокамии панелями перекрытий внизу заделываются цементным раствором, а вверхупроконопачиваются паклей, смоченной в гипсовом растворе, и заделываютсяраствором.

7.18. Монтажсборных элементов лестниц производят до начала укладки панелей перекрытия наданной захватке. Монтаж элементов лестницы начинают с установки междуэтажнойлестничной площадки. Лестничные площадки укладывают на опорные элементы на слоецементного раствора.

При монтажелестничных площадок и маршей следует обращать особое внимание на тщательноесоблюдение проектных отметок опорных поверхностей и точное расположениеплощадок в плане. Правильность установки лестничных площадок необходимопроверять шаблоном, имеющим размеры продольного сечения маршей. Проверкуследует производить в двух точках напротив расположения боковых сторон марша.

Лестничныемарши необходимо монтировать только после выверни и полного закрепленияплощадок в соответствии с проектом.

Марши подают кместу установки специальными вилочными захватами под необходимым углом наклона;вначале на опорную часть опускают нижний конец марша, а затем - верхний. Маршиукладывают на лестничные площадки «насухо», затем стыки между ними заделываютцементным раствором.

Сразу же послеокончания монтажа элементов лестницы необходимо поэтажно устанавливатьпостоянные или временные ограждения маршей и площадок.

7.19. Монтажпанелей перекрытия производят после установки, выверки и постоянногозакрепления других сборных элементов на данной захватке и загрузки необходимыхдеталей и материалов на монтируемый этаж-захватку.

Транспортировкупанелей перекрытия следует производить в вертикальном положенииспециализированным автотранспортом.

Монтаж панелейперекрытий необходимо выполнять с соблюдением следующих требований:

- подъем иподачу к месту монтажа панелей (перекрытий с транспортных средств следуетвыполнять с помощью универсального грузозахватного устройства с автоматическимкантователем обеспечивающего перевод панели из вертикального (транспортного)положения в горизонтальное, со строповкой панели за монтажные петли иустановленные в монтажных отверстиях инвентарные петли-захваты;

монтажперекрытия в каждой секции начинается с укладки панелей, примыкающих клестнично-лифтовому узлу.

Последующиепанели укладываются к предыдущим с соблюдением проектной ширины стыкав, внаправлении от середины к краям секции; соблюдая принцип монтажа «на кран»;

- панелиперекрытий укладываются на слое пластичного цементного раствора толщиной 10 мм,расстилаемом непосредственно перед монтажом по верху панелей внутренних инесущих наружных стен только на ширину опорной площадки (рис. 30). При укладке соседних панелей не допускаетсяобразование уступа в стыке со стороны пола более 4 мм. Раскладку раствора поверху стеновых панелей перед монтажом панелей перекрытий следует выполнять синвентарных передвижных площадок для монтажников или сварщиков или с ранеесмонтированных панелей перекрытия;

- панелиперекрытий соединяются между собой металлическими монтажными связями на сваркев соответствии с решениями узлов проекта (см. рис.30). После окончания монтажа панелей перекрытия и устройствамонтажных связей на сварке все стыки между панелями перекрытия, а также гнездав перекрытии в местах расположения монтажных связей и петель, сварныесоединения и сами металлические связи тщательно заделываются цементнымраствором;

- стыки междуторцами панелей перекрытий и наружными стенами тщательно утепляются вкладышамииз теплоизоляционных плит ППС-75 или полистирольного пенопласта ПСБ-С (см. рис. 22);

-горизонтальные швы навесных панелей наружных стен под панелями перекрытийзаполняются изнутри здания антисептированной паклей или синтетическим жгутом изатем зачеканиваются цементным раствором (см. рис.22);

- отверстия вперекрытиях в местах прохождения стояков отопления после подсоединения их котопительным приборам заделывают цементным раствором.

Рис. 30

Устройствосоединений панелей перекрытий с помощью:

а) закладных деталей; б) монтажных петель; 1 - панель внутренней стены;2 - панели перекрытия; 3 - закладные детали; 4 - монтажные связи на сварке; 5 -цементный раствор; 6 - монтажные петли

7.20. Плитылоджий монтируют на цементном растворе и до расстроповки закрепляют постояннымисвязями в соответствии с проектом. Стыки между торцами панелей перекрытия иплит лоджий тщательно утепляются вкладышами из полистирольного пенопласта ПСБ-С.

Послеустановки наружных панелей вышележащего этажа горизонтальные стыки междуплитами лоджий и наружными стенами тщательно уплотняют гернитом на КН-2 иснаружи защищают герметизирующей мастикой АМ-0,5.

7.21.Замоноличивание вертикальных стыков между панелями наружных и внутренних стен производитсяпоэтажно со смонтированного перекрытия после устройства предусмотренныхпроектом постоянных креплений между смонтированными панелями стен и перекрытия.

Замоноличиваниевертикальных стыков между панелями наружных и внутренних стен производитсяцементным раствором марки 150 на всех этажах. Раствор для замоноличиваниявертикальных стыков должен приготавливаться на высокоактивных, быстротвердеющихпортландцементах марки 300 и выше. При замоноличивании стыков раствор долженплотно прилегать к граням стыка по всей высоте панелей.

В зимнее времядля замоноличивания стыков раствор должен применяться с противоморознымидобавками.

7.22.Герметизацию вертикальных и горизонтальных стыков панелей наружных стен следуетвыполнять в соответствии с рабочими чертежами узлов проекта и требованиями,приведенными в разделе 8 настоящей«Инструкции».

7.23. Трубыстволов мусоропроводов монтируют при помощи специальных захватов поэтажно послепостоянного закрепления лестничных площадок.

7.24. Монтажконструкций на захватке каждого вышележащего этажа, чердака и крыши разрешаетсяпроизводить только после полного окончания установки всех сборных элементов,устройства постоянных креплений и противокоррозионной их защиты, снятиявременных креплений, геодезической проверки и составления исполнительной схемысмонтированных конструкций нижележащего этажа и приемки этих работ.

7.25. В целяхсокращения сроков возведения многоэтажных жилых домов монтаж металлическихконструкций и оборудования лифтов следует производить из укрупненных элементоводновременно с возведением основных строительных конструкций здания.

Работы помонтажу металлических конструкций и оборудованию лифтов должны производитьсяспециализированными бригадами монтажников лифтов треста Мослифтмонтаж. Срокиначала монтажа лифтов должны указываться в проекте производства работ взависимости от принятого ритма монтажа основных конструкций дома.

7.26. Припроизводстве работ по совмещенному монтажу сборных конструкций дама иметаллических конструкций и оборудования лифтов необходимо соблюдать следующиетребования:

- монтироватьметаллоконструкции и оборудование лифтов на захватках, свободных от монтажасборных конструкций дома, следует по согласованным совмещенным графикампроизводства общестроительных работ и монтажа лифтов на доме;

- запрещаетсяпереносить сборные детали дома, металлоконструкции лифтов, контейнеры и другиегрузы над шахтами лифтов, где работают люди;

- три монтажешахты лифтов сверху необходимо перекрывать инвентарными защитными щитами,переставляемыми краном с этажа на этаж по ходу установки объемных элементовшахт;

- послеокончания монтажа элементов шахт производить установку лифтовых кабин в сборе;сразу же после этого монтировать железобетонные плиты перекрытия машинногопомещения, а люк и отверстия в них закрывать временными щитами;

- подъемноеоборудование лифтов со всеми устройствами до монтажа покрытия машинногопомещения следует подавать краном на рабочее место.

Ответственностьза соблюдение правил техники безопасности при одновременном монтажестроительных конструкций дома и оборудования лифтов возлагается на линейныйинженерно-технический персонал монтажников-строителей и монтажников-лифтовиковсогласно действующим правилам.

При производстверабот по совмещенному монтажу конструкций дома и лифтов необходиморуководствоваться «Инструкцией по технике безопасности при монтаже и наладкелифтов» (ВСН 37-74, Главмосстрой, 1975).

7.27. Монтажконструкций крыши и машинных помещений лифтов выполняется в соответствии срабочими чертежами и технологическими картами проекта производства работ.

Монтажосновных сборных элементов производится непосредственно с транспортных средствпо часовым транспортно-монтажным графикам. Не допускается складирование наприобъектной площадке кровельных панелей с нанесенным безрулонным покрытием.

7.28. Монтажсборных элементов, а также другие работы на крыше необходимо выполнять всоответствии с технологической последовательностью, предусмотренной проектомпроизводства работ, обращая особое внимание на соблюдение требований техникибезопасности.

При монтажесборных элементов (наружных фризовых панелей, панелей стен машинного помещения,опорных стенок и др.) временное крепление каждого элемента следует производитьне менее чем в двух точках при помощи инвентарных монтажных приспособлений всоответствии с технологическими картами проекта производства работ. Сразу же заустановкой элементов необходимо устраивать постоянные крепления,предусмотренные проектом.

Геодезическиеработы и геодезический контроль должны осуществляться в течение всего периодамонтажа конструкций крыши и машинных помещений лифтов.

При монтажеособое внимание следует уделять точности соблюдения отметок верхней частиопорных элементов для обеспечения проектных уклонов панелей покрытия (см. раздел 5).

Панелипокрытия с нанесенным в заводских условиях безрулонным покрытием из мастикиЭГИК (битумно-латексная эмульсия) имеют полную заводскую готовность и не должныподгоняться путем обрубки кромок и ребер, замоноличиваний и местных заделок.

7.29. Работыпо монтажу сборных элементов крыши и машинных помещений лифтов производят позахваткам, аналогичным по размерам на жилых этажах.

На каждой иззахваток монтаж сборных элементов рекомендуется выполнять в следующейпоследовательности:

- начинают сустановки объемных элементов шахт лифтов;

-устанавливаются по всей длине захватки наружные фризовые панели, выполняютсяпостоянные крепления их к панелям перекрытия, производится изнутри зданияобклейка вертикальных стыков воздухозащитной лентой и устанавливаютсяутепляющие вкладыши;

- монтируютсяпосекционно внутренние стеновые панели, элементы лестницы и плиты перекрытиянижней части машинного помещения лифтов;

-устанавливаются посекционно опорные стенки чердака и вентиляционные блоки.

Послетщательной выверки верхних отметок опорных стенок чердака и подачи необходимыхдеталей, материалов и оборудования (заготовок труб, санитарно-техническойарматуры и др.) по всей монтируемой части здания укладываются панели покрытия.Затем монтируются панели наружных стен и другие элементы машинных помещений, ипосле загрузки оборудования укладываются плиты покрытия машинных помещенийлифтов; устанавливаются вентшахты.

7.30. Монтажнаружных фризовых панелей, устройство креплений, заделка и герметизациягоризонтальных и вертикальных стыков между ними производится ,в основноманалогично панелям наружных стен жилых этажей. Вертикальные стыки фризовыхпанелей в верхней их части на высоту 100 мм заделываются цементным раствором.

Временноекрепление каждой фризовой панели выполняется двумя подкосами, закрепляемыми замонтажные петли или винтовые захваты, установленные в отверстиях панелейверхнего перекрытия.

Опорные стенкичердака устанавливают на цементном растворе по ранее выполненным маякам,определяющим их монтажный горизонт.

Допуски намонтаж опорных стенок не должны превышать: по смещению осей в плане ±110 мм, по параллельности верхних опорныхплоскостей смежных элементов ±3 мм.

Примыкающие кфризовым панелям опорные стенки чердака при монтаже временно закрепляются состороны свободного торца монтажными опорами и сразу же до их расстроповкиприваривается постоянными связями к фризовым панелям. Отдельно стоящие опорныестенки временно закрепляются двумя монтажными опорами, устанавливаемыми по ихторцам.

Временноекрепление панелей стен верхней части лестнично-лифтовых узлов и машинныхпомещений лифтов производится с помощью телескопических подкосов, монтажныхсвязей и других монтажных приспособлений в соответствии с проектом производстваработ с немедленной установкой постоянных креплений. Отверстия в плитахперекрытий машинных помещений лифтов необходимо сразу же после монтажа ихперекрывать инвентарными щитами.

Монтажныеприспособления для временного крепления сборных элементов чердака (подкосы,монтажные опоры) разрешается снимать только после постоянного закреплениясмонтированных элементов в соответствии с проектом и укладки панелей покрытия иприварки их постоянными связями к примыкающим фризовым панелям.

7.31. Монтажпанелей покрытия производится последовательно по всей длине монтируемой частиздания. Посекционно в каждой секции начинают укладку лотковых панелей, затемпоследовательно монтируют остальные .панели покрытия в направлении от машинногопомещения к краям секции, соблюдая принцип монтажа «на кран».

Монтажлотковых .панелей производится с опиранием на опорные стенки по маякам и нацементном растворе. Остальные панели покрытия монтируются также на цементномрастворе, расстилаемом непосредственно перед монтажом по верху опорных стенок,только на ширину опорной площадки укладываемой панели. Перед их укладкой наребра лотковых панелей необходимо приклеивать на клее-мастике КН-2 гернитовыйжгут. Разность отметок верхних граней ребер смежных панелей покрытия не должнапревышать 3 мм. После выверки панели покрытия соединяются постоянными связямина сварке с фризовыми панелями.

Стыки междулотковыми панелями и панелями покрытия изнутри заполняются цементным раствором,а снаружи по приклеенному в стыках герниту тщательно герметизируются тиоколовоймастикой слоем 3 мм с последующей окраской БТ-177. Перед герметизациейповерхности стыков должны быть тщательно очищены от грязи, пыли, масляных пятени высушены.

7.32.Установку водосточных воронок, заделку и герметизацию стыков панелей покрытиямежду собой и с другими примыкающими элементами следует производить всоответствии с альбомом рабочих чертежей РМ-1582 «Детали заделки стыковмастичной (безрулонной) крыши».

Для заделки игерметизации стыков крыши применяются следующие материалы:

- тиоколовыегерметики: АМ-0,5 светлого тона и КБ-05 черного тона; оба герметикадвухкомпонентные (ТУ 84-246-76);

-самоклеящаяся лента «герлен», без холста (ТУ 400-1/413-21-79);

- прокладкапористая уплотнительная гернит (ТУ 400-2-12-79);

- рубероидмарки Рэ 4-350 (ТУ 21-27-30-72);

- рубероидмарок РПМ-300А, РПМ-300Б (ГОСТ 10923-76);

- мастикабитумно-резиновая горячая МБР-Г-65 (ТУ 21-27-41-75);

- клей-мастикаКН-2 (ТУ 38-00-566-72);

- резинамягкая атмосферостойкая марки РК-1;

- краскаБТ-177 (ГОСТ 5631-71);

-минераловатный утеплитель;

- растворителиР-4 и Р-5.

7.33. Заделкуи герметизацию стыков крыши необходимо выполнять с соблюдением .следующихтребований:

а) поверхностькромок стыка, перед нанесением герметика или наклейкой ленты, очищаетсяметаллическими щетками, ветошью и растворителями Р-4 и Р-5;

б) принаклейке ленты «герлен» необходимо соблюдать следующую последовательность:

- рулон лентыосвободить от защитной бумаги на 20-30 см, приклеить к кромкам и прикатать к роликам;

- попеременноосвобождать ленту от бумаги, приклеивать и прикатывать роликом;

- отмеритьленту до конца стыка, отрезать ее ножом;

в) воизбежание загрязнения снимать бумагу с ленты «герлен» на всю длину перед еенаклейкой запрещается.

Верхнюю бумагус ленты «герлен» снимать непосредственно перед наклейкой полосы рубероида;

г) всоответствия с п. 2.9 главы СНиП II-26-76 тиоколовая мастика должна иметьзащитную .покраску краской БТ-177 (ГОСТ 5631-71).

7.34.Водосточные воронки устанавливаются сразу же после монтажа лотковых панелей сотверстиями для водостока. В местах расположения отверстий имеются стальныезакладные детали, предназначенные для крепления воронок к панелям.

Монтаж воронкиследует производить в следующей последовательности:

- очистить поверхностьзакладной детали от грязи, пыли, следов ржавчины и масла;

- промытьрастворителем Р-4 и Р-5 и просушить;

- покрытьповерхность закладной детали тиоколовой мастикой;

- уложитьпрокладку из мягкой атмосферостойкой резины РК-1 в обмазке тиоколовой мастикой;

- установитьводосточную воронку и сверху места сопряжении тщательно промазать тиоколовоймастикой АМ-0,5;

- закрепитьворонку с помощью болтов и шайб так, чтобы обжатие резины было не менее 50 %.

После монтажаворонки место ее сопряжения с панелью необходимо обмазать тиоколовой мастикойАМ-0,5 с последующей окраской БТ-177.

Колпак следуетустанавливать на воронку без промежуточной детали.

7.35.Герметизацию стыков между панелями покрытая и с примыкающими элементамипроизводят после их утепления и заделки. Все стыки панелей покрытия между собойс нижней стороны заделываются цементным раствором.

7.36. Стыкимежду смежными панелями покрытия, а также между двумя смежными лотовымипанелями заделываются следующим образом:

- нижнюю частьстыков сверху уплотняют гернитом, затем стыки на всю высоту заполняютминераловатным утеплителем и сверху стыки уплотняют гернитом в обмазке КН-2.При расширении стыка свыше 40 мм устье стыка необходимо дополнительно уплотнятьпаклей;

- сверху стыкиобклеиваются на горячей битумно-резиновой мастике (МБР-Г-65) лентой герлен (безхолста) шириной 200 мм, слоем рубероида марки РПМ-300Б шириной 80 мм и верхнимслоем из рубероида марки Рэ 4-350 шириной 180 мм.

Рекомендуетсядля герметизации стыков крыши применять готовые эти три слоя рубероида игерлена в склеенном виде.

7.37. Стыкимежду панелями покрытия и верхней частью фризовых панелей, находящихся на одномуровне, заделывают следующие образом:

- стыки на всюих высоту заполняются минераловатным утеплителем и сверху уплотняются гернитомв обмазке КН-2;

- сверху стыкиобклеиваются на горячей битумно-резиновой мастике (МБР-Г-65) лентой герлен (безхолста) шириной 200 мм, слоем рубероида марки РПМ-300А или РПМ-300Б шириной 80мм и верхним слоем из рубероида марки Рэ 4-350 шириной 180 мм;

- послеобклейки стыков поверху фризовых панелей устраиваются сливы из оцинкованнойстали, перекрывающие эти стыки. Сливы закрепляются к деревянным рейкам,заделанным в верхней части фризовых панелей.

7.38.Герметизация стыков в местах примыканий панелей покрытия к выступающим фризовымпанелям (парапетам) проектом предусмотрена в двух вариантах: при наличии штрабына вертикальной поверхности фризов и без штрабы. Эти стыки утепляютсяминераловатными утеплителями, в верхней части стыка уплотняются гернитом исверху заделываются цементным раствором с устройством скоса. Затем местопримыкания панелей обклеивается на горячей битумно-резиновой мастике (МБР-Г-65)двумя слоями рубероида марок РПМ-300А или РПМ-300Б и сверху наклеивается слойрубероида марки Рэ 4-350.

При наличиигоризонтальной штрабы в фризовой панели верхняя часть трех наклеенных слоеврубероида заводится в штрабу и сверху защищается фартуком из оцинкованнойстали, закрепляемой в штрабе на гвоздях к заделанному деревянному бруску. Шовмежду фартуком и верхней частью штрабы снаружи тщательно заделываетсятиоколовой мастикой слоем 3 мм с последующей окраской ее краской БТ-177. Сверхуфризовых панелей устраивается слив из оцинкованной стали.

При отсутствииштрабы все три гидроизоляционных слоя рубероида приклеиваются к внутреннейповерхности выступающей части фризовых панелей и заводятся на их верхнюю грань,где закрепляются на гвоздях к деревянному бруску, заделанному в верхней частифризовых панелей, и сверху перекрываются сливом из оцинкованной стали.

7.39. Стыкимежду панелями покрытия и установленными на них на цементном растворевентиляционными шахтами заделываются следующим образом:

- стыки внизупо периметру шахты снаружи уплотняются гернитом, тщательно заделываютсяцементным раствором с образованием скоса и сверху промазываются горячейбитумно-резиновой мастикой (МБР-Г-65);

- внутришахты, в нижнем горизонтальном стыке по периметру шахты устраивается для отводаатмосферных осадков фартук из оцинкованной стали, закрепляемый оцинкованными гвоздямик деревянным брускам в панелях покрытия.

Вертикальныестыки между вентиляционной шахтой и примыкающей наружной стеновой панельюмашинного помещения лифтов уплотняются гернитом на КН-2 и снаружигерметизируются тиоколовой мастикой слоем 3 мм с последующей окраской краскойБТ-177.

7.40.Горизонтальные стыки между наружными стеновыми панелями машинных помещенийлифтов и панелями покрытия снаружи уплотняются гернитом на КН-2 и сверхугерметизируются тиоколовой мастикой слоем 3 мм с последующей окраской краскойБТ-177.

7.41. Примонтаже конструкций надземной части жилых домов этой серии необходиморуководствоваться типовыми проектами, альбомами рабочих чертежей деталей узлов(см. раздел 2, п.2.12), проектами производства работ по строительству надземной части ипроизводства геодезических работ, технологическими картами монтажа конструкцийнадземной части дома (трест Мосоргстрой, арх. № 7261), настоящей «Инструкцией»,а также действующими нормативными материалами и инструкциями.

8.ГЕРМЕТИЗАЦИЯ СТЫКОВ ПАНЕЛЕЙ НАРУЖНЫХ СТЕН

Общие положения

8.1. Работы погерметизации стыков должны выполняться в соответствии с рабочими чертежами инастоящими «Указаниями». Основным конструктивным решением горизонтальных ивертикальный стыков панелей наружных стен дома П44/16 является открытый стык.На участках лоджий стыки панелей наружных стен приняты закрытой конструкции всвязи с невозможностью выпуска из них дождевой воды поэтажно. Эти стыки с фасадауплотняют прокладкой гернит, устанавливаемой насухо, и герметизируют тиоколовымгерметиком АМ-0,5.

8.2.Герметизацию стыков должны выполнять рабочие, прошедшие специальное обучение,имеющие удостоверение на право производства работ.

8.3. Длягерметизации стыков и грунтовки кромок панелей должны применяться материалы,удовлетворяющие требованиям действующих технических условий.

Техническиехарактеристики воздухо-защитной ленты (невулканизованная резиноваялента-герволент), гернита, клея и герметика, а также методы их контроляприведены в «Указаниях по герметизации стыков при монтаже полносборных зданий»(ВОН 15-75, Главмосстрой).

8.4. Заменапредусмотренных проектом герметизирующих и уплотняющих материалов другимианалогичными материалами допускается лишь по согласованию сорганизацией-автором проекта (МНИИТЭП).

8.5.Герметизирующие материалы должны храниться в сухих закрытых помещениях ссоблюдением требований ТУ на эти материалы и в соответствии с правиламипожарной безопасности. После истечения срока хранения необходимо провестиконтрольные испытания герметизирующих материалов на соответствие требованиямтехнических условий. Каждая партия герметизирующих материалов должна иметьпаспорт завода-изготовителя.

В зимнее времяна строительной площадке гернит, тиоколовый герметик, воздухо-защитная лента,клей, грунтовки должны храниться в будке герметчиков.

8.6 Работы погерметизации стыков следует выполнять в последовательности, предусмотреннойтиповыми технологическими картами возведения дома П44/16.

Герметизациюстыков в зимних условиях следует выполнять с соблюдением требований,приведенных в пп. 8.17; 8.20; 8.22; 8.34; 8.36;8.53 настоящей «Инструкции».

8.7. Дляпроизводства работ по герметизации стыков рекомендуется применять механизмы,оборудование и инструменты, технические характеристики которых приведены в приложении 13.

Устройство стыков открытой конструкции

8.8. Всеработы по устройству горизонтальных и вертикальных стыков «открытой»конструкции при возведении дома П44/16 выполняются с перекрытия без применениянавесных площадок. Монтировать панели наружных стен с поврежденными кромками,сколами углов и «зуба» запрещается.

Ремонт ивосстановление вертикальных кромок, углов и нижнего зуба производится взаводских условиях на основе полимерцементного состава с выдержкой. В случаевозникновения дефектов в процессе транспортировки ремонт производится на стендемонтажной площадки.

8.9. Передмонтажом необходимо проверить качество грунтовки кромок. В случае повреждениягрунтовочный слой должен быть восстановлен той же грунтовкой до начала монтажапанели.

8.10. Послемонтажа панелей наружных стен в пазы вертикальных стыков заводят гофрированнуюводо-отбойную ленту из алюминиевого сплава (рис. 31). Ленту следует устанавливатьтак, чтобы крайние гофры были обращены к фасаду в соответствии с проектом.

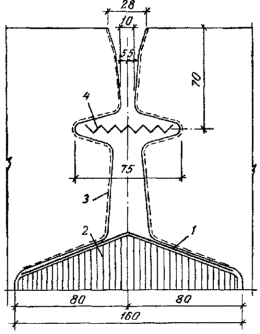

Водо-отбойнаялента должна входить в паз свободно и по длине соответствовать высоте этажа.При зазоре шириной более 20 мм между фиксирующими гранями устанавливаются двеленты, склепанные по краям. Если после установки ленты ее конец выходит заверхнюю грань и мешает установке слива, выступающий конец ленты следует срезатьножовкой.

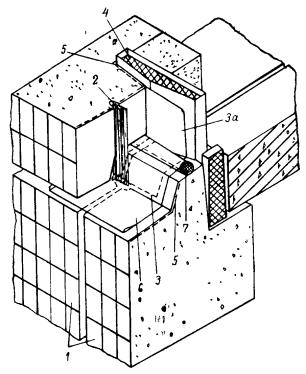

Рис. 31

Конструкцияоткрытого стыка:

1 - панели наружной стены; 2 - водо-отбойная лента; 3 - воздухо-защитнаялента нижележащего этажа; 3а - воздухо-защитная лента вышележащего этажа; 4 -утепляющий пакет; 5 - грунтовка герметиком на заводе; б - водоотводящий слив; 7- гернит

8.11.Вертикальные стыки панелей изнутри оклеиваются невулканизованной резиновойлентой-герволент в соответствии с проектным решением. Лента наклеивается ссоблюдением требований, приведенных ниже.

8.12 Посленаклейки ленты в вертикальный стык наклеивается и плотно прижимается утепляющийвкладыш. После монтажа панелей внутренних стен и сварки закладных деталейполость вертикального стыка бетонируется согласно проекту.

8.13.Горизонтальные стыки при монтаже панелей наружных стен уплотняются гернитом с соблюдениемтребований, приведенных ниже.

Оклейка стыков изнутри резиновой лентой

8.15. Всоответствии с проектным решением колодец вертикальных стыков оклеиваетсяизнутри невулканизированной резиновой лентой, которая по своимфизико-механическим показателям должна соответствовать требованиям ТУ.

8.16. Для приклейкирезиновой ленты следует использовать клей-герметик 51 Г-18, КН-2 или«Хемизоль», физико-механические показатели которых должны соответствоватьтребованиям ТУ.

8.17.Перед наклейкой резиновой ленты необходимо тыльные грани колодца вертикальных стыков очиститьот загрязнений, а в зимнее время - от снега и инея. Очистку рекомендуетсявыполнять шпателем, волосяными щетками и чистыми обтирочными концами. При этомнеобходимо следить, чтобы слой грунтовки не имел механических повреждений.После дождя и снегопада необходимо протереть слой грунтовки на кромках сухими,чистыми обтирочными концами.

8.18.Поверхности покрываются двумя слоями клея-мастики с промежутком в 5-10 мин спомощью кисти.

8.19.Положение верхнего края ленты при ее наклейке должно точно соответствоватьпроекту. Ленту заводят на гребень панели, нижний край ленты стыкуется внахлестне менее чем на 150 мм. Ленту наклеивают не вытягивая и приглаживают от центрак краям в поперечном направлении так, чтобы на ее поверхности не было воздушныхпузырей.

8.20.Работы по оклейке стыков резиновой лентой могут производиться при температуре не ниже - 20° С.

8.21. Клей нарабочем месте должен находиться в закрытой металлической таре вместимостью неболее 10 л.

8.22.Хранить резиновую ленту и клей необходимо в закрытом сухом отапливаемом и вентилируемом помещениипри температуре воздуха +15¸+20 °С.

Уплотнение стыков гернитом

8.23. В.качестве прокладки во всех горизонтальных и «закрытых» вертикальных стыкахприменяется пористая резиновая прокладка гернит. По своим физико-механическимпоказателям гернит должен соответствовать требованиям ГОСТа 5.1011-71.

8.24. Приприменении гернита в качестве уплотняющей прокладки он устанавливается на клее51Г-18, КН-2 или «Хемизоль», а в качестве подосновы под герметик АМ-0,5 -насухо, с заглублением от поверхности панели не менее чем на 6 мм.

8.25. Вгоризонтальном стыке наклейку гернита следует производить с перекрытия вследующей технологической последовательности:

- очиститьверхние грани ранее смонтированных панелей от пыли, приставшего раствора идругих загрязнений, а в зимнее время - от снега и наледи. Очистку рекомендуетсявыполнять шпателями, волосяными щетками и чистыми обтирочными концами. При этомнеобходимо следить, чтобы слой грунтовки не имел механических повреждений.После дождя и снегопада необходимо протереть слой грунтовки на кромках сухими,чистыми обтирочными концами;

- покрыть этиграни с помощью кисти клеем-мастикой 51Г-18, КН-2 или «Хемизоль» в местахнаклейки гернита;

- наклеитьгернит на загрунтованную поверхность и покрыт сверху клеем-мастикой 51Г-18 илиКН-2 или «Хемизоль».

8.26. Недопускается растягивать гернит при его установке. Гернитовые прокладки в стыкахдолжны быть поперечно обжать на 30-50 %.

8.27.В вертикальные и горизонтальные стыки гернит следует устанавливать без разрывов, обрезая концы «наус» и склеивая клеем-мастикой 51Г-18 или КН-2 места соединения и пересечения.

Наращиватьгернит по длине следует на расстоянии не мене 0,5 м от мест пересечениягоризонтальных и вертикальных стыков. Места склейки следует обматыватьизоляционной лентой.

Герметизация стыков на участках лоджий тиоколовымгерметиком АМ-0,5

8.28. Дляобеспечения водо- и воздухонепроницаемости стыков панелей наружных стен научастках лоджий проектным решением предусматривается их герметизация тиоколовымгерметиком АМ-0,5 (ТУ 84-246-75 «Мастики тиоколовые строительного назначения»).

8.29.Вулканизующийся тиоколовый герметик АМ-0,5 - двухсоставной. Герметизирующаяпаста А-0,5 белого цвета и отверждающая паста М-30 черного цвета поставляютсязаводом-изготовителем комплектно в весовой дозировке согласно паспорту накаждую партию мастики. Нарушать весовую дозировку, приведенную в паспорте, -запрещается.

8.30.Приготовление герметика (дозирование и перемешивание герметизирующей и отверждающейпасты) должно производиться на месте работ (в будках герметчиков) порциями,которые следует израсходовать в течение 1-3 часов. Перемешивание герметикапроизводится в ведрах - с помощью электросверлилки ИЭ-1017. Перемешиватьгерметик вручную и разбавлять его растворителем запрещается.

8.31. Передначалом герметизации стыков тиоколовым герметиком АМ-0,5 необходимо произвестиосмотр стыков, проверку качества уплотнения зазора гернитом.

8.32. Передгерметизацией тиоколовым герметиком АМ-0,5 кромки панелей должны быть очищеныот пыли и загрязнений, а в зимнее время - от снега и наледи. Очисткурекомендуется выполнять шпателями, волосяными щетками и чистыми обтирочнымиконцами. При этом необходимо следить, чтобы слой грунтовки не имел механическихповреждений.

8.33. Кромкипанелей в момент герметизации должны быть в сухом состоянии. Вести герметизациюво время дождя, снегопада, а также при мокрых кромках панелей запрещается.После дождя и снегопада необходимо протереть слой грунтовки на кромках сухими, чистымиобтирочными концами.

8.34.Температура герметика независимо от температуры наружного воздуха должна быть 15-20 °С. Зимойподогрев ведер с герметиком производится в электрошкафах, которые должны бытьустановлены в будке герметчиков и на фасадной люльке. Температура вэлектрошкафу должна быть не выше 30 °С.

8.35.Нанесение тиоколового герметика АМ-0,5 в стык производится с помощью шпателяили пневмошприца с точным соблюдением профиля герметика, указанного в проекте.

Слой герметикане должен иметь разрывов и наплывов, толщина слоя в вертикальных игоризонтальных стыках должна соответствовать проекту. После нанесенияповерхность герметика следует выровнять и загладить с помощью шпателя.

8.36.Зимой герметизацию стыков тиоколовым герметиком АМ-0,5 следует выполнять при температуренаружного воздуха до -20 °С.

Контроль качества выполнения работ

8.37. Работыпо герметизации стыков должны выполняться под контролем технического персоналамонтажного управления и не периодическим контролем лаборатории ДСК с ведением«Маршрутного журнала» и с соблюдением в нем указаний периодичности проверок.

8.38. Пленкагрунта должна быть равномерной толщины и од неродного цвета. На загрунтованнойповерхности не должно был наплывов, отслоений и незагрунтованных участковпанели.

8.39. Качествогернита, резиновой ленты, клеев и герметика АМ-0,5 должно контролироватьсяцентральной лабораторией ДСК согласно ТУ.

8.40. Качествосцепления ленты с поверхностью стыков проверяется выборочно. Практическиконтроль выполняется методом отрыва ленты от поверхности панелей. Принадлежащем оцеплении происходит разрыв по ленте.

8.41. Переднанесением герметика АМ-0,5 в стык наружным осмотром проверяется обжатиегернита, глубина оставленного для герметика зазора проверяется линейкой сделениями.

8.42. Контролькачества работ по герметизации стыков АМ-0,5 следует осуществлятьпооперационной проверкой:

- подготовкиповерхностей кромок стыков;

- температурыгерметика;

- толщины инепрерывности слоя герметика.

8.43.Выполнение герметизационных работ фиксируется в журнале контроля качествагерметизационных работ и отмечается посменно на фасадных схемах герметизациистыков в этом журнале.

Требования безопасности

8.44. Припроизводстве работ по герметизации и оклейке стыков должны соблюдатьсятребования главы СНиП III-4-80 «Техника безопасностив строительстве», «Указаний по пожарной безопасности для рабочих иинженерно-технических работников Главмосстроя», «Правил пожарной безопасностипри производстве строительно-монтажных работ» (утвержденных ГУПО МВД СССР 26марта 1968 г.) и настоящих «Указаний».

8.45.Оборудование для перемешивания и нанесения герметика должно находиться висправном состоянии, а именно:

- упреобразователя частоты тока и электросверлилки должны быть проверены занулениекорпуса и изоляция проводов;

- вэлектрошкафах должны быть проверены зануление корпуса, исправностьтерморегулятора и изоляция проводов;

- укомпрессора должен быть отрегулирован предохранительный клапан, проверенаправильность показаний манометра.

8.46 Передначалом работы по герметизации стыков на рабочих местах должны быть вывешеныплакаты и предупредительные надписи, разъясняющие безопасные способы выполненияработ.

8.47. Рабочие,выполняющие работы по герметизации, должны быть обучены безопасным приемамвыполнения работ и иметь соответствующую группу по электробезопасности. Доначала герметизации стыков они должны быть проинструктированы по техникебезопасности на рабочем месте, работы должны выполнять в соответствии стребованиями инструкции по технике безопасности, разработанной администрацией ипрофсоюзным комитетом строительной организации.

8.48.Электрооборудование будки герметчиков должно быть заземлено. Включать ивыключать его разрешается только дежурному электрику.

8.49.Запрещается пользоваться открытым огнем и курить в местах, где производитсяразлив, дозировка и перемешивание основной ласты или клея и растворителя.

8.50. Клей51Г-18, КН-2 или «Хемизоль» и другие виды клея, используемые для приклейкиленты, огневзрывоопасны, и несоблюдение мер пожарной безопасности можетпривести к тяжелым последствиям.

8.51. К работепо наклейке лент и нанесению мастик, содержащих токсичные и легколетучиеогнеопасные вещества, допускаются лица, прошедшие медицинскоеосвидетельствование и обучение, а также проинструктированные о свойствахматериалов и мерах пожарной безопасности.

8.52. Каждыйрабочий должен знать специальные инструкции по технике безопасности, тушению ипредотвращению пожаров.

8.53.Для предотвращения искрообразования запрещается вскрывать металлическую тару с клеем-мастикой51Г-18, КН-2 и другими видами клея стальными зубилами и молотками. Дляотделения прилипшей крышки разрешается использовать деревянную конопатку. Вхолодное время запрещается подогревать клей и герметик на огне или разбавлятьрастворителем.

8.54. Тара отклея 51Г-18, КН-2 и «Хемизоль» взрывоопасна и ее необходимо сдавать немедленнопосле опорожнения; запрещается оставлять опорожненную от клея тару наперекрытии и в будке герметчиков.

9.КРАНЫ, МОНТАЖНАЯ ОСНАСТКА, ПРИСПОСОБЛЕНИЯ И ИНВЕНТАРЬ ДЛЯ МОНТАЖА ЖИЛЫХДОМОВ

9.1.Для монтажа сборных элементов конструкций подземной части жилых домов серии П44/16 рекомендуетсяиспользовать специальные краны на рельсовом ходу, предназначенные длявыполнения работ нулевого цикла и имеющие грузоподъемность 8 т на вылете стрелы25-30 м, - например, кран КБ-404.

Основныетехнические показатели крана КБ-404 при различной длине стрелы приведены втабл. 8.

Таблица8

Основные параметры крана КБ-404 на рельсовом ходу,предназначенного для выполнения работ нулевого цикла

Длина стрелы, м

Грузоподъемность, т

Вылет крюка, м

Высота подъема крюка, м

36,0

7

16-25

32,2-27,1



5

26-37

26,2-7,8

29,8

10

12-25

25,8-16,1



8

26-30

15,1-4,8

21,8

20

8,5-12

19,3-18,2



14

13-15

17,5-16,3



12,5

16-19

15,5-12,4

14,7

30

7

11,8



20

8-10

11,0-9,8



15

11-13,6

9,0-6,5

9.2.В отдельных случаях, когда кран нулевого цикла на рельсовом ходу полностью необеспечивает монтаж конструкций по земной части в отдельных частях здания,рекомендуется дополнительно в этих местах применять самоходные пневмоколесныеили гусеничные стреловые краны необходимой грузоподъемности (например, краныК-255, РДК-25, Э-1258 и др.).

9.3.Для монтажа сборных элементов конструкций надземной части жилых домов серии П44/16 рекомендуетсяприменять башенные краны, имеющие грузоподъемность не менее 9 т на вылетестрелы 28 м и высоту подъема крюка 58 м, например, краны КБ-503, КБ-504 и др.

В настоящеевремя Главмосстрой располагает большим количеством башенных кранов КБ-405.12,имеющих грузоподъемность 8-8,5 т на вылете стрелы 20-18 м и высоту подъемакрюка 58,9 м, что позволяет обеспечить монтаж сборных конструкций этажей икрыши домов этой серии, за исключением элементов входов в здание. Приприменении этих кранов необходимо для монтажа элементов входов в зданиедополнительно использовать стреловые самоходные краны (например, К-255 и др.).

Основныетехнические характеристики башенных кранов, рекомендуемых для монтажаконструкций надземной части жилых домов серии П44/16, приведены в табл. 9.

Таблица9

Основные технические характеристики башенных кранов,рекомендуемых для монтажа надземной части жилых домов серии П44/16

№ п/п

Наименование характеристик

Башенные краны

КБ-503 (длина стрелы 30 м)

КБ-504 (длина стрелы 40 м)

КБ-405.2 (длина стрелы 25 м)

1.

Грузоподъемность:









а) при горизонтальной стреле, т

7,5-10

8-10

6,3-9



б) при вертикальной стреле, т

9-10

8-10

8-8,5

2.

Вылет стрелы:









а) при горизонтальном положении, м

35-7,5

40-7,5

-



б) при наклонном положении, м

31-7,1

35,2-7,1

25-13

3.

Высота подъема крана:









а) при горизонтальной стреле, м

53

60

51



б) при вертикальной стреле, м

67,5

62-77

63,4

4.

Рабочие скорости:









подъема груза, м/мин

20; 70

60; 100; 180

20; 34; 59



передвижения грузовой тележки, м/мин

8,2-27,5

9,2-27,5

-



поворота стрелы, об/мин

0,6

0,58

0,6



передвижения крана, м/мин

14,4

18

14,5

5.

Ширина колеи, мм

7500

7500

6000

6.

Суммарная мощность электродвигателей, кВт

65,3

194

58

7.

Максимально допускаемое расстояние от оси подкранового пути до габарита здания, мм

8200

8200

4700

8.

Максимальное давление на колесо, т

30

30

26

9.

Общая масса крана, т

145

155

117

Примечание.Кран КБ-504 оборудован грузопассажирским лифтом (подъемником) и двухстороннейрадиосвязью.

9.4. Длямонтажа сборных элементов конструкций подземной и надземной частей крупнопанельныхжилых домов серии П44/16 рекомендуется применять инвентарную монтажнуюоснастку, грузозахватные приспособления и инвентарь, разработанные трестомМосоргстрой, СПКТБ «Кассетдеталь» и СКБ «Мосстрой» Главмосстроя, приведенные в табл. 10 и 11настоящего раздела.

Таблица10

ПЕРЕЧЕНЬ
рекомендуемоймонтажной оснастки, грузозахватных приспособлений и инвентаря для возведенияподземной части 16-этажных крупнопанельных жилых домов серии П44/16

№ п/п

Наименование и назначение

Организация, разработавшая чертежи

№ чертежа

Масса 1 шт., кг

Потребное количество на один монтажный кран, шт.

1

2

3

4

5

6

I. Грузозахватные приспособления

1.

Универсальное грузозахватное устройство с автоматическим кантователем (грузоподъемностью 8 т)

РусБизнесГруп

6118.А

618

1

2.

Строп универсальный (кольцевой) грузоподъемностью 3,2 т, длиной 4 м

РусБизнесГруп

4996М

6,34

2

3.

Инвентарная петля грузоподъемностью 2 т

РусБизнесГруп

5365

2,1

2

4.

Универсальная траверса с дистанционной отцепкой крюков грузоподъемностью 10 т

РусБизнесГруп

4047К

195

1

II. Монтажные приспособления

1.

Штанга с осевым зажимом (начальная)

РусБизнесГруп

6265.01

4,4

18

2.

Штанга с осевым зажимом, длиной 3000 мм

РусБизнесГруп

6265.03

13,2

24

3.

Штанга с осевым зажимом, длиной 3600 мм

РусБизнесГруп

6265.05

15,8

46

4.

Штанга для крепления торцевых панелей, длиной 3690

РусБизнесГруп

6265.41

13,75

4

5.

Подкос телескопический для монтажа панелей стен длиной 2425¸4150

РусБизнесГруп

4104А

20,3

9

6.

Монтажная связь для временного крепления панелей внутренних и наружных стен

РусБизнесГруп

5502

6,6

36

7.

Инвентарная петля для монтажной связи

РусБизнесГруп

5671

5,1

18

8.

Струбцина для крепления наружных панелей, зев. 340-460 мм

РусБизнесГруп

4110Д

6,9

16

9.

Подставка монтажника

РусБизнесГруп

3229К

6,8

4

10.

Шаблон для регулировки размеров штанг

РусБизнесГруп

6265.47

51,4

1

11.

Рейка навесная с уровнем для проверки вертикальности панелей

РусБизнесГруп

ОР-7063

5,5

1

12.

Контейнер для складирования монтажной оснастки

РусБизнесГруп

1818М

116

2

III. Инвентарь и приспособления

1.

Склад-пирамида для складирования панелей

РусБизнесГруп

3942Б

2096

3

2.

Лестница высотой 1,2 м для производства складских операций

РусБизнесГруп

501А

14,5

2

3.

Вышка прожекторная поэтажная

РусБизнесГруп

1131А

250

2

4.

Лестница для подъема на следующий этаж

РусБизнесГруп

1644А

24

1

5.

Ящик-контейнер для раствора (металлический) емкостью 0,28 м3

РусБизнесГруп

3182

54

6

6.

Ящик-контейнер для раствора (деревянный) для работ в зимних условиях вместимостью 0,3 м3

РусБизнесГруп

6500

155

6

7.

Ларь для закладных деталей на 10 отсеков

РусБизнесГруп

1164М

150

2

8.

Ящик для хранения инструмента

РусБизнесГруп

1164МА

125,3

2

9.

Ящик-контейнер для сыпучих материалов (песок и др.) вместимостью 3,1 м3

РусБизнесГруп

1629

593

1

10.

Ларь для хранения вяжущих материалов

РусБизнесГруп

551

537

1

11.

Переносной сварочный пост

РусБизнесГруп

2250

532

1

12.

Емкость для жидкостей

РусБизнесГруп

791

480

1



- опора для емкости

РусБизнесГруп

11538

156

1

13.

Контейнер вместимостью 1 м3 для бетона, песка и др.

РусБизнесГруп

1045.36

307

2

14.

Инвентарное ограждение путей крана

РусБизнесГруп

7453А

1 п.м. - 16,5

100 п.м.

Примечания: 1.Приведенный перечень оснастки, грузозахватных приспособлений и инвентаря припривязке проекта производства работ к конкретному объекту следуеткорректировать с учетом модернизации существующих и выпуска новых монтажных идругих приспособлений.

2. Новые типы приспособлений, непрошедшие производственных испытаний и приемки, не должны допускаться кэксплуатации.

Таблица11

Перечень монтажной оснастки, грузозахватныхприспособлений, тары и инвентаря для возведения надземной части 16-этажныхкрупнопанельных жилых домов серии П44/16

№ п/п

Наименование и назначение

Организация, разработавшая чертежи

№ чертежа

Масса 1 шт., кг

Потребное количество на монтажную бригаду, обслуживаемую одним башенным краном

1

2

3

4

5

6

I. Складской инвентарь

1.

Склад-пирамида для складирования панелей

РусБизнесГруп

3942Б

2096

4

2.

Лестница для производства складских операций высотой 1,2 м

РусБизнесГруп

501А

14,5

2

3.

Шкаф для хранения 8 баллонов с ацетиленом

РусБизнесГруп

2881

464

1

4.

Шкаф для хранения 6 баллонов с кислородом

РусБизнесГруп

2880

424

1

II. Тара, контейнеры, лари

5.

Ящик-контейнер для раствора (металлический) емкостью 0,28 м3

РусБизнесГруп

3182

54

6

6.

Ящик-контейнер для раствора (деревянный) для работ в зимних условиях вместимостью 0,3 м3

РусБизнесГруп

6500

155

6

7.

Ящик-контейнер для хранения инструментов

РусБизнесГруп

1164МА

125

2

8.

Емкость для жидкостей вместимостью 3,3 м3 с опорой для перемещения

РусБизнесГруп

791

11538

480

156

2

2

III. Грузозахватные приспособления

9.

Универсальное грузозахватное устройство с автоматическим кантователем

РусБизнесГруп

6118.А

618

1

10.

Запасные изделия из стального каната к универсальному устройству с автоматическим кантователем:

РусБизнесГруп









канат полиспаста диаметром 15 мм, длиной 9,25 м

РусБизнесГруп

6118.30



по потребности



строп диаметром 16,5 мм, длиной 6,8 м

РусБизнесГруп

6118.42



по потребности



строп длиной 12 м

РусБизнесГруп

6118.52



по потребности

11.

Инвентарная петля грузоподъемностью 3 т

РусБизнесГруп

7223

4

3

12.

Универсальная траверса с дистанционной отцепкой крюков грузоподъемностью 10 т

РусБизнесГруп

4047К

195

1

13.

Строп универсальный (кольцевой) грузоподъемностью 3,2 т, длиной 4 м

РусБизнесГруп

4996М

6,3

2

14.

Грузозахватное приспособление для монтажа лестничных маршей (вилочный захват)

РусБизнесГруп

ОР-5230 (В.3-1)

37

1

15.

Грузозахватное приспособление для погрузки и разгрузки асбестоцементных труб (труб мусоропровода)

РусБизнесГруп

ОР-5418

80

1

16.

Захват для асбестоцементных труб мусоропровода

РусБизнесГруп

4916

11

1

IV. Монтажные приспособления

17.

Подкос для монтажа панелей наружных стен

РусБизнесГруп

4879

11,4

46

18.

Подкос телескопический для монтажа панелей стен длиной 2425¸4150

РусБизнесГруп

4104А

20,3

4

19.

Захват для подкосовых струбниц

РусБизнесГруп

11974

44,2

25

20.

Монтажная опора для панелей внутренних стен

РусБизнесГруп

5766

16,6

21

21.

Монтажная связь для временного крепления панелей внутренних и наружных стен

РусБизнесГруп

5502

6,6

18

22.

Стойка крепления перегородок толщиной 80 мм

РусБизнесГруп

1631УД

15,4

12

23.

Инвентарная петля для монтажной связи

РусБизнесГруп

5671

5,1

10

24.

Зажим для крепления внутренних стеновых панелей к торцевым наружным стеновым панелям

РусБизнесГруп

5670

8,4

2

25.

Струбцина для монтажа панелей (зев. 180¸300 мм)

РусБизнесГруп

4626А

4,85

2

26.

Струбцина для монтажа панелей (зев. 230¸350 мм)

РусБизнесГруп

4638А

8,5

2

27.

Подкос для временного крепления наружных стеновых панелей лестнично-лифтового узла

РусБизнесГруп

9494

13,5

4

28.

Штанга-фиксатор для временного крепления внутренних стеновых панелей (длиной 1640¸1660)

РусБизнесГруп

10182

16

4

29.*

Приспособление для временного крепления электропанелей ЭБ-12

РусБизнесГруп

10847

4,1

2

V. Инвентарь для производства работ

30.

Лестница для подъема на следующий этаж высотой 2,85 м

РусБизнесГруп

1644А

24

2

31.

Монтажный столик высотой 1,5 м с откидным ограждением для строительно-монтажных и сварочных работ

РусБизнесГруп

ОР-4713МТ

37,4

2

32.

Столик стремянка для разделки внутренних стыков высотой 0,72-0,87 м

РусБизнесГруп

2577Е

12,5

3

33.

Передвижной столик с ограждениями для расшивки швов под балконными плитами и лоджиями

РусБизнесГруп

2708МС

29,4

2

34.

Навесная универсальная площадка для обработки фасадов

РусБизнесГруп

4266

2450

1

35.

Контейнер для подъема и подачи на рабочее место 4 баллонов с газом

РусБизнесГруп

2569

149

1

36.*

Вышка прожекторная поэтажная

РусБизнесГруп

11372

1510

2

37.*

Переносной сварочный пост

РусБизнесГруп

2250

532

1

VI. Временные ограждения и опалубки

38.*

Временное ограждение лестничных площадок и маршей

РусБизнесГруп

11371

24

4

39.*

Временное ограждение монтажных зон

РусБизнесГруп

7947А

1 комплект 190

2 комплекта

40.*

Инвентарное ограждение путей башенного крана

РусБизнесГруп

7453А

1 п.м. 16,5 кг

31 стойка
(100 п.м.)

41.*

Временное ограждение ЛП1260

РусБизнесГруп

10849

22

4

42.*

Приспособление для монтажа ограждения лоджий

РусБизнесГруп

10848

6,5

4

43.*

Дверка временная в ограждении лоджий

РусБизнесГруп

11511

16

1

44.*

Защитный настил для закрытия проема лифтовой шахты

РусБизнесГруп

ОР-5664

460

2

45.*

Щит для закрытия проема в лестничной площадке

РусБизнесГруп

10853

9,3

4

46.*

Щит для закрытия проема ЛП 1222-1

РусБизнесГруп

10852

12,5

2

47.*

Защитный настил для закрытия проемов блоков дымоудаления КБ-1-1

РусБизнесГруп

10851

36

4

48.*

Комплект опалубки для заделки потолочных стыков

РусБизнесГруп

11303

21

6

49.*

Комплект опалубки для бетонирования вертикальных стыков панелей наружных стен

РусБизнесГруп

11302

24,5

6

Примечания: 1. Звездочкой (*) отмечены новыеприспособления, которые должны пройти производственные испытания и приемку.

2. Новые типы приспособлений, не прошедшие производственных испытаний иприемки, не должны допускаться к эксплуатации.

10.ПРОИЗВОДСТВО МОНТАЖНЫХ РАБОТ В ЗИМНИХ УСЛОВИЯХ

10.1. Монтаждома в зимних условиях при среднесуточной температуре ниже +5° и минимальнойсуточной температуре ниже 0° должен производиться в соответствии с указанияминастоящего раздела.

Температура наружноговоздуха в данном климатическом районе, при которой следует прекратитьпроизводство работ на открытом воздухе или организовать перерывы дляобогревания рабочих, устанавливается Московским городским исполкомом Советадепутатов трудящихся.

10.2. Бетонированиеростверка должно выполняться в соответствии с требованиями СНиП III-15-76«Бетонные и железобетонные конструкции монолитные. Правила производства иприемки работ» и ГОСТ 7473-76.

Монолитныежелезобетонные ростверки рекомендуется бетонировать методом ускоренного термосаи безобогревным методом с применением химических добавок в бетоне. При всехметодах. бетонирования рекомендуется изготовлять бетон на портландцементе марки300 и выше.

10.3.Бетонирование методом ускоренного термоса должно выполняться в соответствии стребованиями «Указания по технологии бетонирования безобогревным способоммонолитных железобетонных конструкций с применением ускоренного термоса - ВСН115-75 Главмосстроя.

10.4. Прибетонировании безобогревным способом следует выполнять требования «Руководствапо производству бетонных работ» (М., Стройиздат, 1975) и ВСН 162-79Главмосстроя.

10.5.Монолитные и сборно-монолитные железобетонные конструкции цокольного и типовыхэтажей должны быть возведены в соответствии с требованиями глав СНиП III-16-80и СНиП III-15-76 и рекомендациями «Руководства по производству бетонных работ»Госстроя СССР (М., Стройиздат, 1975) и «Руководства по электротермообработкебетона» НИИЖБа (М., Стройиздат, 1974), а также с требованиями норматива ВСН159-81 Главмосстроя.

Необходимоучесть, что согласно ВСН 32-77 Госгражданстроя возведение зданий высотой более5 этажей при отрицательных температурах допускается только на растворах спротивоморозными добавками.

10.6. В зимнихусловиях монтаж элементов должен выполняться комбинированным или безобогревнымспособом с применением в растворе и бетоне противоморозных добавок нитританатрия, нитрата натрия и сигмана согласно требованиям ВСН 159-81 Главмосстроя.

Монтаж каждогопоследующего этажа может быть разрешен после достижения раствором и бетоном вгоризонтальных и вертикальных стыках нижнего этажа прочности, указанной впроекте.

10.7. Еслинарастание прочности раствора и бетона в конкретных температурных условиях необеспечивает принятого темпа монтажа, необходимо применять комбинированныйметод.

Комбинированныйспособ монтажа заключается в применении раствора с указанными добавками всочетании с электропрогревом или электрообогревом традиционными способами или спомощью греющих кабелей типа КСОП или ВКМС с термостойкой изоляцией,закладываемых в опалубку вертикальных стыков панелей и в горизонтальные стыкибез извлечения. При комбинированном способе введение добавок в растворсохраняет его подвижность на морозе, а работа нагревателей необходима присреднесуточной температуре воздуха ниже -20°¸-25 °С для достиженияраствором и бетоном требуемой прочности.

10.8. Растворыследует применять марки 150 для всех этажей, при этом повышение марки раствора спротивоморозными добавками на ступень необходимо только при среднесуточнойтемпературе ниже - 20 °С.

Раствор спротивоморозными добавками при укладке в стыки должен иметь температуру не ниже+5 °С, для чего ящики для раствора должны быть оборудованы деревяннымикрышками.

Не допускаетсяукладка раствора в стыки со снегом и наледью на поверхностях бетона. Дляпредохранения поверхностей бетона от снега и наледи стыки должны быть защищеныпереносными щитами или рулонными материалами с пригрузом (рубероид, пергамин ит.п.).

В случаеобразования наледи и снега в стыках, поверхности бетона следует тщательноочищать металлическими щетками или скребками. Запрещается отогреватьповерхности бетона паром или горячей водой.

10.9.Нарастание прочности раствора и цементно-песчаной пасты в горизонтальных ивертикальных стыках должны соответствовать данным табл. 12.

Монтаж выше 5этажа и каждых последующих двух этажей разрешается авторским надзором в журналепроизводства работ.

Таблица12

Монтируемый этаж

Требуемая прочность раствора (бетона)
в горизонтальных и вертикальных стыках, кгс/см2

этажи

техническое подполье и 1

2 и 3

4 и 5

6 и 7

8 и 9

10 и 11

6-7

40











8-9

60

40









10-11

70

60

40







12-13

90

90

60

40





14-15

120

90

90

60

40



16 и крыша

120

120

90

90

60

40

10.10.В соответствии с табл. 12 прочность растворавертикальных и горизонтальных стыков должна контролироваться перед монтажомвсех этажей, начиная с 6-го, поэтому количество серий образцов (в серии 3образца-куба с ребром 7,07 см) должно соответствовать числу определенийпрочности по вышеупомянутой таблице, т.е. в техническом подполье и на 1 этажечисло серий равно 6, на 2 и 3 - 5, на 4 и 5 - 4, на 6 и 7 - 3, на 8 и 9 - 2, на10 и 11 - 1. Кроме того, для определения прочности раствора в 28-дневномвозрасте на каждом этаже, кроме верхних 5, следует 1 серию держать в тех жеусловиях, что и конструкция, и 1 серию в нормальных условиях. Общее количествосерий для определения прочности раствора составит: в техподполье и на 1-м этаже- 8 серий (24 куба*), на 2-3 этажах - 7, на 4-5 этажах - 6, на 6-7 этажах - 5,на 8-9 этажах - 4, на 10-11 этажах - 3, - всего 99 кубов (табл. 13).

Таблица13

п/п

Группа этажей

Количество контрольных кубов

Всего кубов

на этажах

для определения марочной прочности

1.

Техническое подполье и 1

18

6

24

2.

2 и 3

15

6

21

3.

4 и 5

12

6

18

4.

6 и 7

9

6

15

5.

8 и 9

6

6

12

6.

10 и 11

3

6

9



ВСЕГО

63

36



10.11.Сварку малоуглеродистых сталей (ст. 3) допускается производить при температурене ниже -30 °С, при температуре ниже -20 °С и ветре место сварки и сварщиказащищать временным укрытием. Силу тока повышать пропорционально понижениютемпературе, начиная с -20 °С, с тем, чтобы при температуре -30 °С сила токабыла повышена на 10 %.

10.12. Работыпо антикоррозийной защите сварных соединений в зимних условиях производить всоответствии с «Указаниями по восстановлению после сварки противокоррозионнойзащиты стальных связей панелей комбинированным покрытием» - ВСН 106-75Главмосстроя, а также в соответствии со СНиП 11-28-73* «Защита строительныхконструкций от коррозии» и ВСН 141-77 Главмосстроя.

___________

* Одна серия хранится в нормальных условиях,остальные - в условиях работы конструкции.

10.13. Прибезобогревном монтаже здания отпускную прочность бетона панелей внутреннихстен, несущих наружных панелей и панелей перекрытий следует принимать для 1-5 этажей- 85 % от проектной марки бетона, для остальных - 70 %, при этом для 12-16этажей от марки бетона 200. Завод- изготовитель должен гарантироватьприобретение бетоном марочной прочности через 28 суток твердения в условияхмонтажа здания. При невозможности создания условий для роста прочности бетонана морозе отпускная прочность бетона должна быть не ниже 85 % марки.

Дляобеспечения необходимого нарастания прочности бетона изделий и раствора встыках, а также для производства штукатурных работ по отработке сопряжениимежду сборными элементами на ранее смонтированном этаже следует организоватьвременный обогрев с помощью калориферов, воздуходувок и других источниковтепла. Штукатурные работы должны производиться только при положительнойтемпературе в помещениях. Для сохранения тепла в помещениях открытые проемы встенах и перекрытиях должны быть утеплены.

10.14.Отпускная прочность бетона изделий определяется по результатам испытаний неменее трех или двух контрольных кубов размером 15´15´15 см, прошедших тепловуюобработку вместе с изделиями; сразу после тепловой обработки кубыраспалубливаются и испытываются после 4-часового остывания в условиях,аналогичных условиям выдерживания изделий в цехе. Если после тепловой обработкиизделия выдерживаются в цехе (при положительной температуре) более 4 часов, тосоответственно отдаляется срок испытания контрольных кубов, но не более чем на24 часа после окончания тепловой обработки.

Разрешаетсяпринимать контрольные кубы меньшего размера, определяя переводной коэффициент ккубам 15´15´15 опытным путем илипринимая его по табл. 1 ГОСТ 10180-74 «Бетон тяжелый. Методы определенияпрочности».

Допускаетсяконтролировать отпускную прочность изделий неразрушающими методами всоответствии с ГОСТ 10180-74 «Бетон тяжелый. Методы определения прочности»,ГОСТ 17624-72 «Бетоны тяжелые и легкие. Ультразвуковой метод определенияпрочности» и ГОСТ 21217-75 «Бетоны. Контроль и оценка прочности и однородностис применением неразрушающих методов».

10.15. Вслучае обнаружения на 1-5-м этажах разброса более 15 % от средней величиныпрочности раствора, отобранного из швов, необходимо на 1-5-м этажах обеспечитьк началу монтажа 6-10-го и последующих этажей обогрев воздуха с цельюдостижения раствором необходимой прочности согласно табл. 12.

10.16. Дляпроизводства внутренних общестроительных и специальных работ на монтируемомкорпусе необходимо обеспечить поэтажный пуск постоянной системы отопления: на1-5-м этажах при монтаже 10-го этажа, на 6-10-м этажах - при монтаже элементов16-го этажа, чердака и крыши.

Во избежаниетеплопотерь должны приниматься меры по сохранению тепла в отапливаемой частиздания: утеплить входы и установить плотно закрывающиеся двери, изолироватьтехническое подполье от надземной части здания, утеплить переходы, утеплитьперекрытие над обогреваемым верхним этажом (например, цементным фибролитом водин слой) и др.

11.ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ КРУПНОПАНЕЛЬНЫХ ЖИЛЫХ ДОМОВ СЕРИИП44/16

11.1. Примонтаже многоэтажных крупнопанельных жилых домов из унифицированных изделийединого каталога необходимо особое внимание обращать на соблюдение правилтехники безопасности. При этом следует руководствоваться:

- главой СНиП III-4-80«Техника безопасности в строительстве» (ввод в действие с 1 января 1981 г.);

- «Правиламиустройства и безопасной эксплуатации грузоподъемных кранов», ГосгортехнадзорСССР, 1970;

- «Правиламиустройства и безопасной эксплуатации лифтов», Госгортехнадзор СССР, 1972;

- требованияминастоящей «Инструкции»;

- проектомпроизводства работ;

- инструкциямипо технике безопасности по производимым работам;

- картамибезопасности труда рабочих-монтажников в период монтажа надземной частикрупнопанельных жилых домов из изделий единого каталога, трест Мосоргстрой,1980.

11.2. Проектпроизводства работ должен содержать конкретные технические решения и основныеорганизационные мероприятия по обеспечению безопасности производства работ исанитарно-техническому обслуживанию работающих в соответствии с главой СНиП III-4-80,приложение 8 «Состав и содержание основных решений по технике безопасности впроектах производства работ (ППР)».

11.3. Монтажкрупнопанельных жилых домов необходимо вести в строгом соответствии с проектомпроизводства работ, содержащим решения по технике безопасности ипроизводственной санитарии, включая:

- организациюрабочих мест, проходов и проездов;

-последовательность технологических операций;

- методы иприспособления для безопасной работы монтажников;

-расположение, зоны действия и опасные зоны монтажных механизмов;

- временноеосвещение строительной площадки, проходов, проездов и рабочих мест;

- ограждение(обозначение) опасных зон;

- состав,количество и расположение бытовых помещений;

- способы складированияи строповки строительных материалов и сборных элементов здания.

Выполнениестроительно-монтажных работ без проекта производства работ не допускается.

11.4.Ответственность за соблюдение требований по технике безопасности ипроизводственной санитарии при выполнении строительно-монтажных работ настроительстве жилых домов серии П44/16, возводимых ДСК № 1, возлагается наинженерно-технических работников монтажных потоков.

При появленииусловий, угрожающих жизни или здоровью работающих, инженерно-техническиеработники потока должны приостановить выполнение строительно-монтажных работ настроящемся корпусе, принять меры по устранению возникшей опасности и сделатьсоответствующую запись в журнале производства работ.

Бригадир(звеньевой) отвечает за обеспечение высокой трудовой дисциплины в бригаде,соблюдение правил внутреннего распорядка и соблюдение требований техникибезопасности и производственной санитарии при выполнении строительно-монтажныхработ.

11.5. Линейныеинженерно-технические работники (мастера, производители работ, старшиепроизводители работ, участковые механики) и другие инженерно-техническиеработники по списку должностей, утвержденному вышестоящей организацией, обязаныпериодически, не реже одного раза в год, проходить проверку знания ими правилтехники безопасности и производственной санитарии с учетом характеравыполняемых работ.

11.6. Накаждой строительной (площадке приказом по монтажному управлению в каждую сменуназначаются ответственные за безопасное производство работ по перемещениюгрузов «ранами из числа инженерно-технических работников и аттестованныетакелажники (стропальщики), имеющие удостоверения о проверке знаний посоответствующим разделам правил и инструкций крановщика и стропальщика.

Табличка сфамилиями ответственных лиц должна быть вывешена на объекте на видном местеучастка работ.

Обязанностилит, ответственных за безопасное производство работ по перемещению грузовкранами, и стропальщиков при монтаже домов данной серии устанавливаются впроизводственных инструкциях, которые должны находиться на строящемся объекте.

11.7. Квыполнению монтажных работ допускаются лица не моложе 18 лет, имеющиеспециальность монтажника, прошедшие обучение безопасным методам и приемам этихработ в Учебном комбинате Главмосстроя, сдавшие экзамены и получившиесоответствующее удостоверение. До прохождения обучения такие лица ксамостоятельной работе не допускаются.

В дальнейшемежегодно должна проводиться проверка знания рабочими безопасных методовпроизводства работ с последующим продолжением срока действия удостоверения.

Рабочиедопускаются к монтажным работам только после прохождения ими инструктажа побезопасности труда с учетом особенностей монтажа домов данного типа.

Повторныйинструктаж по безопасности труда необходимо проводить для всех рабочих не режеодного раза в три месяца.

11.8.Машинисты грузоподъемных кранов и подъемников, такелажники (стропальщики),сварщики и транспортные рабочие, обслуживающие грузоподъемные механизмы, должныпройти обучение в Учебном комбинате Главмосстроя по специальным программам,сдать экзамены и иметь соответствующее удостоверение.

Ежегодно онидолжны проходить переаттестацию по правилам безопасной эксплуатациигрузоподъемных механизмов.

11.9.Руководители строительно-монтажных организаций обязаны обеспечить рабочих,инженерно-технических работников и служащих спецодеждой и спецобувью всоответствии с действующими нормами и характером выполняемой работы.

11.10. Вселица, находящиеся на строительной .площадке, обязаны носить защитные каскиустановленных образцов. Рабочие и инженерно-технические работники без защитныхкасок и других необходимых средств индивидуальной защиты к выполнению работ недопускаются. На каждом объекте должен быть необходимый запас защитных касок (неменее 10 штук).

11.11.Подготовка и ввод в действие санитарно-бытовых помещений и устройств должнабыть закончена до начала основных строительно-монтажных работ на объекте.

11.12. Накаждом объекте строительства должны быть выделены помещения или места дляразмещения средств для оказания первой помощи пострадавшим: аптечек смедикаментами, носилок, фиксирующих шин и др.

11.13.Ограждение строительной площадки, устройство временных дорог, коммуникаций ивременных сооружений должны быть выполнены в соответствии с требованиями главыСНиП III-4-80 и проектом производства работ.

11.14.Строительная площадка в населенных местах во избежание доступа посторонних лицограждается оплошным забором высотой не менее 2 м. В местах массового проходалюдей забор необходимо оборудовать сплошным защитным козырьком под углом 20° кгоризонту.

11.15.Строительная площадка, участки работ, рабочие места, проезды и подходы к ним втемное время суток должны быть освещены в соответствии с «Инструкцией попроектированию электрического освещения» строительных площадок и решениямипроекта производства работ.

Освещенностьдолжна быть равномерной, без слепящего действия осветительных приспособлений наработающих. Производство работ в неосвещенных местах не допускается, а доступ кним людей должен быть закрыт.

11.16. У въездана строительную площадку должна быть установлена схема движения средствтранспорта, а на обочинах дорог и проездов - хорошо видимые дорожные знаки.

Скоростьдвижения автотранспорта вблизи мест производства работ не должна превышать 10км/час на прямых участках и 5 км/час на поворотах.

11.17.Проезды, проходы и рабочие места необходимо регулярно очищать, не загромождать,а если они расположены вне зданий - посыпать песком или шлаком в зимнее время.

Проходы суклоном более 20° должны быть оборудованы трапами или лестницами с ограждением.

11.18. Доустановки постоянных козырьков входы в строящееся здание должны быть защищенысверху оплошным навесом шириной не менее ширины входа и с вылетом от стеныздания на расстояние не менее 2 м.

11.19. Для подъемаи спуска рабочих на рабочие места при строительстве зданий высотой 25 м и болеенеобходимо применять пассажирские или грузопассажирские подъемники (лифты),которые следует устанавливать до начала монтажа 6-го этажа и наращивать по ходувозведения здания (см. п. 3.20).

11.20.Складирование и хранение материалов и сборных изделий на стройплощадке должнопроизводиться в соответствии с проектом производства работ, требованиями«Указаний по приемке, складированию и хранению основных строительныхматериалов, изделий и конструкций на приобъектных и базисных складахГлавмосстроя» (ВСН 28-66) и настоящей «Инструкции» (п.п. 3.21, 4.10-4.11).

Прислонять(опирать) материалы и изделия к заборам и элементам временных и капитальныхсооружений не допускается.

При строповкеи расстроповке изделий необходимо пользоваться лестницей высотой 1,2 м дляработы на складе (черт. № 501А, Мосоргстрой). Пользоваться приставнымилестницами запрещается.

11.21. Попериметру строящегося здания необходимо устанавливать зону, опасную длянахождения людей во время перемещения, установки и закрепления сборныхэлементов и других работ на здании. Ширина этой зоны при высоте зданий до 70 мдолжна быть не менее 10 м, она должна быть ограждена инвентарными временнымиограждениями. На ограждении должны быть вывешены хорошо видимыепредупредительные знаки.

Зоны, опасныедля нахождения людей во время монтажа, также должны быть ограждены иоборудованы хорошо видимыми предупредительными знаками, а в необходимых случаяхдолжна быть обеспечена возможность подачи предупредительных звуковых сигналов.Места прохода в корпус и к подъемникам ограждаются инвентарными ограждениями спредупредительными знаками.

Установкуограждений должен производить рабочий, специально обученный и назначенныйприказом по строительному управлению. Надзор за правильностью установкиограждений должен вести мастер или производитель работ. Всякая возможностьнахождения людей в опасных зонах должна быть исключена.

11.22. Проходрабочих в монтируемое здание должен осуществляться только со стороны,противоположной установленным башенным кранам. Все выходы из здания со стороныбашенных кранов должны быть закрыты.

Запрещаетсяпребывание людей и проезд автотранспорта в зоне перемещения материалов иизделий башенными кранами.

11.23.Башенные и другие строительные краны, а также подъемники, грузопассажирскиелифты и другие грузоподъемные механизмы следует устанавливать в соответствии состройгенпланом проекта производства работ (см. п.п.3.19, 3.20).

Краны игрузопассажирские лифты перед эксплуатацией должны быть освидетельствованы ииспытаны, должен быть составлен акт в соответствии с требованиями правилГосгортехнадзора: «Правила устройства и безопасной эксплуатации грузоподъемныхкранов» и «Правила устройства и безопасной эксплуатации лифтов».

Крюки кранов игрузозахватных приспособлений должны иметь предохранительные замыкающиеустройства. На специальных стендах должны быть вывешены типовые схемы строповкиосновных деталей, разработанные проектом производства работ, а также указансостав стропальщиков и лиц, ответственных за перемещение грузов.

11.24.Подкрановые пути должны быть выполнены в строгом соответствии с проектомпроизводства работ и «Инструкцией по устройству, эксплуатации перебазированиюподкрановых путей для строительных башенных кранов» (СН 78-79, Госстрой СССР,1974). При эксплуатации башенных кранов необходимо ежедневно проверятьсостояние подкрановых путей и своевременно устранять замеченные неисправности.

Пути башенногокрана должны быть заземлены и ограждены инвентарными ограждениями (см. п. 3.22). Ходить по путям категорическизапрещается.

11.25. Приработе все сигналы машинисту крана должны подаваться только одним лицом -бригадиром монтажной бригады, звеньевым или такелажником-стропальщиком с желтойповязкой на левой руке и в каске оранжевого цвета. Машинист крана должен бытьинформирован о том, чьим командам он подчиняется. Сигнал «Стоп» подается любымработником, заметившим явную опасность.

Междукрановщиком, такелажником и монтажниками должна быть устроена надежная радио-или громкоговорящая связь или же организована сигнализация флажками.

Использованиедополнительных промежуточных сигнальщиков для передачи сигналов машинисту недопускается.

11.26.Строповку грузов следует производить специальными грузозахватными средствамиили инвентарными стропами, изготовленными по утвержденным чертежам ипредусмотренными проектом производства работ.

Грузоподъемностьгрузозахватных средств, стропов, траверс и др. должна соответствовать массеподнимаемых элементов. Не допускается применение неиспытанных и неисправныхгрузозахватных приспособлений. Стропы должны быть снабжены крюкамисоответствующей грузоподъемности с предохранительными замыкающими устройствами.Все грузозахватные приспособления должны быть испытаны, иметь паспортзавода-изготовителя, штамп ОТК и металлическую бирку с указанием номера,грузоподъемности и даты испытания.

На таре должныбыть указаны номер, собственная масса, наибольшая масса груза, длятранспортировки которого она предназначена, и заводской знак.

В процессеэксплуатации съемные грузозахватные приспособления и тара должны подвергатьсятехническому осмотру лицом, ответственным за их исправное состояние, и в сроки,установленные требованиями «Правил устройства и безопасной эксплуатации кранов»:для стропов и тары - через каждые 10 дней, для траверс - не реже чем черезкаждые 6 месяцев.

Результатыосмотра съемных грузозахватных приспособлений и тары необходимо регистрироватьв журналах периодического осмотра.

11.27. Приразгрузке элементов с транспортных средств шофер обязан выходить из кабины.Запрещается перемещать груз над кабиной шофера.

При разгрузкезапрещается перемещать панелевоз после освобождения панелей от средствкрепления. При необходимости перемещения панелевоза панели вновь должны бытьнадежно закреплены.

11.28. Приразгрузке элементов такелажник обязан сойти с транспортных средств сразу жепосле натяжения строп. При этом команду крановщику на подъем элемента онподает, стоя на земле на безопасном расстоянии от транспортных средств.

11.29. Придоставке панелей перекрытий на объект в вертикальном положении перевод их вгоризонтальное положение производится только с помощью специальногогрузозахватного устройства с автоматическим кантователем (черт. 6118А,Мосоргстрой). Запрещается кантовать панели перекрытия с помощью обычных строп сопиранием панелей на землю.

При подъемепанелей перекрытия с помощью автоматического кантователя необходима особаяосторожность. Такелажник, зацепив крюки кантователя за монтажные петли панели иустановленные инвентарные петли-захваты, натягивает с помощью крана стропы,затем до подъема панели, убедившись в правильности строповки, отходит набезопасное расстояние, так как подъем панели производится без остановки, и даеткоманду на подъем.

11.30. Строповка,перевод из горизонтального в вертикальное положение и монтаж асбестоцементныхтруб мусоропровода должны производиться с помощью специального захвата.Запрещается производить монтаж труб мусоропровода с помощью строп «на удав».

11.31.Стропальщики (такелажники) перед началом работы обязаны:

- изучитьсхемы строповки монтируемых строительных деталей и других поднимаемых впроцессе работы грузов и в дальнейшем применять в каждом случае соответствующеегрузозахватное приспособление;

- проверитьисправность грузозахватных приспособлений, тары и наличие на них указанийсобственной массы и предельной массы груза, для транспортировки которого онипредназначены;

- проверитьосвещение рабочего места; при недостаточном освещении доложить об этом лицу,ответственному за безопасное перемещение грузов кранами.

Перед каждойоперацией по подъему и перемещению груза стропальщик должен лично подаватьсоответствующий сигнал машинисту крана или сигнальщику, а сам должен выходитьиз опасной зоны. Затем следует проверить правильность строповки: принеобходимости перестроповки груз должен быть опущен.

Приобнаружении неисправности крана, подкранового пути, стропов или тарыстропальщик обязан немедленно подать сигнал о прекращении подъема илиперемещении груза и сообщить об этом машинисту и лицу, ответственному забезопасное перемещение грузов краном.

11.32.Организация рабочих мест при выполнении монтажных и других работ на зданиидолжна обеспечивать безопасность выполнения работ.

Рабочие местадолжны быть свободными от посторонних предметов и мусора, а в случаенеобходимости должны иметь ограждения, защитные и предохранительные устройстваи приспособления.

Подачаматериалов, изделий и узлов оборудования на рабочие места должна осуществлятьсяв технологической последовательности, обеспечивающей безопасность работ.Складировать материалы и изделия на рабочих местах следует так, чтобы они несоздавали опасности при выполнении работ и незагромождали проходы.

11.33.Смонтированные междуэтажные (кровельные) перекрытия зданий (начиная сперекрытия над первым этажом) должны быть до начала следующих работ огражденыпо периметру. При невозможности устройства этих ограждений работы на высотедолжны выполняться с использованием предохранительных поясов.

Для огражденийперекрытий следует применять надежные инвентарные временные ограждения,снимаемые по ходу установки панелей наружных стен. Ограждения должны иметьпромежуточное ограждение по высоте и бортовую доску высотой не менее 15 см.Перила или тросы ограждений должны выдерживать сосредоточенную нагрузку 70 кг.Установку временных ограждений должны производить рабочие, назначенные приказомпо управлению. Во время монтажа и демонтажа ограждений они должны пользоватьсяпредохранительными поясами, закрепляемыми за петли перекрытия.

После установкиограждений надежность и правильность их крепления проверяется мастером илипроизводителем работ. Установленные ограждения перед каждой сменой должныпроверяться бригадиром и мастером.

Запрещаетсявыход рабочих за временные ограждения без предохранительного пояса, надежнозакрепленного за петли перекрытия или нижний трос ограждения.

11.34.Площадки и марши лестниц, а также лоджии и балконы, используемые для сообщениямежду смежными секциями, должны иметь постоянные или временные надежныеограждения, устанавливаемые по ходу монтажа.

11.35. По ходумонтажа все проемы в перекрытии, временно оставшиеся незаполненными, должнызакрываться инвентарными сплошными щитами или иметь надежно закрепленныевременные ограждения по всему периметру.

Шахты лифтовна каждом этаже должны перекрываться инвентарными защитными щитами,переставляемыми краном с этажа на этаж по ходу монтажа объемных элементов шахт.

11.36. Привозведении зданий на захватке, где ведутся монтажные работы, не допускаетсявыполнение других работ и нахождение посторонних лиц.

Запрещаетсявыполнять строительно-монтажные работы, которые требуют нахождения людей водной захватке на этажах (по одной вертикали), над которыми производятсяустановка и временное закрепление элементов сборных конструкций здания, а такжеперемещение сборных элементов и оборудования грузоподъемными средствами.

С этой цельювходы в секции, над которыми производится монтаж или перемещение грузовкранами, должны закрываться на замок. Сквозные проходы по этажам через лоджиидолжны быть также закрыты для движения людей в этих секциях.

11.37.Одновременное выполнение монтажных и других строительных работ на разных этажах(по одной вертикали) допускается только в исключительных случаях при наличиимежду ними надежных (обоснованных соответствующим расчетом на действие ударныхнагрузок) междуэтажных перекрытий по письменному распоряжению главного инженерастроительного управления после осуществления мероприятий, обеспечивающихбезопасное производство работ и при условии пребывания непосредственно на местеработ специально назначенных лиц, ответственных за безопасное производствомонтажа и перемещение грузов кранами, а также за осуществление контроля завыполнением крановщиком, стропальщиков и сигнальщиком производственныхинструкций по охране труда.

В числе такихмероприятий, обеспечивающих безопасное производство работ, должны быть:

- увеличениепо сравнению с нормой запаса прочности тросов грузоподъемных приспособлений;

- прекращениеработы крана при силе ветра в 4 балла;

-дополнительное освещение стройплощадки и монтажной зоны.

11.38. Работы,совмещенные с монтажом, разрешается производить только на разных с монтажомзахватках, расположенных не по одной вертикали с монтажной зоной, или в разныес монтажом смены. При этом не допускается переносить грузы и выполнять другиетранспортные операции над зонами здания, где ведутся внутренние работы.

Приодновременной работе нескольких строительных организаций на строящемся объектегенеральный подрядчик обязан с участием субподрядных организаций разработать ипо согласованию с ними утвердить график производства совмещенных работ имероприятия по технике безопасности и производственной санитарии, обязательныедля всех организаций, участвующих в строительстве. Контроль за выполнениемэтого графика и мероприятий возлагается на генерального подрядчика.

11.39.Одновременная работа башенного крана и подъемников на одной захватке запрещается. Подъемникимогут работать только на тех захватках, где не ведется монтаж конструкций илиперемещение грузов башенным краном.

Сверху мачтподъемников должны быть установлены предупредительные красные сигналы.

Количество итипы подъемников, а также места их установки должны соответствовать проектупроизводства работ.

11.40. В целяхобеспечения безопасных условий монтаж конструкций здания должен выполняться встрогой технологической последовательности, предусмотренной проектомпроизводства работ, с которым ознакомлены технический персонал стройки ирабочие.

При монтажезданий следует использовать краны, монтажные и грузозахватные приспособления иинвентарь, предусмотренные проектом производства работ (см. раздел 9).

11.41. Примонтаже сборных конструкций многоэтажных зданий необходимо выполнять следующиетребования:

- передподъемом сборных элементов проверить надежность закрепления подъемных петель,закладных деталей и исправность изделия в целом. Монтажные петли должны бытьочищены от раствора или бетона и при необходимости выправлены без поврежденияконструкции. Неисправные изделия, а также изделия с поврежденными петлями кмонтажу не допускаются;

- очисткуэлементов и конструкций от грязи, ржавчины, наледи и т.п. следует производитьна земле до их подъема;

- строповкуэлементов и конструкций следует производить инвентарными стропами, траверсамиили специальными грузозахватными устройствами заводского изготовления,предусмотренными проектами производства работ для монтажа жилых домов этихсерий (см. раздел 9, табл. 10 и 11);

- недопускается поднимать краном детали, прижатые другими элементами, а такжезасыпанные снегом, примерзшие к земле или другим сборным деталям; запрещается подтягиватькраном сборные элементы перед их подъемом или опусканием;

- послестроповки груз необходимо поднять на высоту 20-30 см, проверить равномерностьнатяжения стропов, убедиться, что груз не может упасть или рассыпаться во времяподъема. Только после этой проверки производить подъем на полную высоту;

- при подъемеэлементов конструкций расстояние между ними и выступающими частями другихсмонтированных конструкций или другими предметами должно быть по горизонтали неменее 1 м, а по вертикали - 0,5 м;

- нельзяпереносить конструкции и материалы кранами над рабочим местом монтажников, атакже над той захваткой, где ведутся другие строительные работы;

- подводитьэлементы краном к месту монтажа следует с внешней стороны здания. Приперемещении элементов и конструкций монтажникам следует находиться вне зоныустанавливаемого элемента и со стороны, противоположной подаче их краном;

- приниматьподаваемый элемент можно только тогда, когда он не доходит до места установкина 30 см. Во время приема элемента монтажники не должны находиться междуэлементом и краем наружной стены;

-устанавливать элементы следует без толчков, не допуская ударов по другимконструкциям;

- принеобходимости повторной установки элемента счищать раствор нужно лопатой сдлинной рукояткой. Использовать для этой цели кельмы не разрешается;

- освобождатьустановленные элементы от стропов разрешается лишь после прочного и устойчивогоих закрепления (постоянного или временного) не мене чем в двух точках.Категорически запрещается рихтовка и выверка с перемещением стеновых панелей идругих устанавливаемых элементов после снятия грузозахватных приспособлений;

- снимать временные крепленияс установленных и выверенных элементов можно только после их постоянногозакрепления в соответствии с проектом;

- закреплениемонтируемых элементов, расстроповку, устройство креплений и заделку стыковследует производить с использованием инвентарных площадок для сварщиков имонтажников. Пользоваться для этой цели приставными лестницами запрещается;

- вслед завременным закреплением монтируемый элементов здания в максимально возможный(короткий срок в соответствии с технологическими картами должно бытьпроизведено постоянное их закрепление связями, предусмотренными конструктивнойчастью проекта.

Следуетобеспечить во всех этажах и (при установке каждого из элементов полноевыполнение всех сварочных работ, не допуская электроприхваток, так как сваркаво всех узлах является рабочей, но не установочной;

- запрещаетсякласть монтажные приспособления и инструмент на стены или у краев перекрытия;

- недопускается не предусмотренная проектом производства работ промежуточнаяустановка сборных элементов на перекрытие.

11.42. Вовремя перерывов в работе не допускается оставлять поднятые элементы конструкцийи оборудования на весу. Не допускается пребывание людей на элементахконструкций и оборудование во время их подъема, перемещения и установки.

Принеисправности крана груз должен быть опущен на землю. В случае невозможностиопустить груз место, над которым он находится, необходимо оградить.

11.43. Подачана этажи монтируемого здания всех общестроительных материалов и изделий должнапроизводиться до монтажа панелей перекрытия Подавать грузы кранами в оконныепроемы запрещается.

11.44. Рабочиена высоте более 1,0 м (монтажники, сигнальщики, электросварщики, кровельщики идр.) должны работать только в проверенных и испытанных предохранительных поясахи защитных касках.

При выполненииработ на неогражденных площадках (монтаж панелей наружных стен, плит балконов илоджий, панелей перекрытий, элементов лестниц и лифтовых шахт, элементовчердака, крыши и машинных помещений, устройство креплений, заделка игерметизация стыков и др.), а также при установке постоянных и временныхограждений рабочие с помощью карабина на предохранительном поясе должныприкрепляться к монтажным петлям надежно установленный конструкций здания, кспециально натянутому тросу или за предохранительные верхолазные устройства(ПВУ-2 и др.). Места крепления карабинов предохранительных поясов должны бытьзаранее подготовлены и указаны мастером или производителем работ.

Дляобеспечения безопасного производства работ при монтаже сборных элементовконструкций жилых домов этой серии следует руководствоваться «Картамибезопасности труда рабочих-монтажников (период монтажа надземной частикрупнопанельных жилых домов из изделий единого каталога», разработанных трестомМосоргстрой.

11.45. Длязаделки горизонтальных и вертикальных стыков наружных панелей на фасадах следуетпользоваться навесными площадками при герметизации стыков по ходу монтажаэтажей или навесными люльками (ЛЭ-30-250, ЛЭ-100-300) при производстве работ погерметизации стыков после окончания монтажа здания.

Навесныеплощадки и люльки устанавливаются на рабочее место после окончания монтажа изакрепления по проекту панелей перекрытия или покрытия и надежно крепятся к ихмонтажным петлям. При использовании люлек необходимо руководствоваться«Инструкцией по технике безопасности при работе с навесных электрифицированныхлюлек».

К работе нанавесных площадках и в люльках допускаются специально обученные рабочие,проинструктированные по правилам техники безопасности. Приказом по монтажномууправлению назначаются инженерно-технические работники, ответственные заправильную и безопасную работу с навесной площадки или людьми. Перестановканавесной площадки или люльки должна осуществляться в присутствии ИТР. Приперемещении навесной площадки нахождение на ней людей, материалов иинструментов категорически, запрещается.

Работа нанавесных площадках и люльках разрешается только в защитных касках.

При работе слюльки запрещается производить совмещенные работы над и под люлькой и в местахкрепления консолей. Во время работы с людьми дверные и оконные проемы, находящиесянад и под люлькой, должны быть закрыты.

11.46. Монтажконструкций каждого последующего этажа здания следует производить только послеокончания монтажа и надежного закрепления в соответствий с проектом всехэлементов конструкций предыдущего этажа.

11.47. Недопускается выполнение монтажных и кровельных работ на высоте в открытый(местах при скорости ветра 15 м/сек и более, при гололеде, грозе или тумане,когда нет видимости в пределах фронта работ.

Работы поперемещению и установке вертикальных панелей и подобных им конструкций сбольшой парусностью следует прекращать при скорости ветра 10 м/сек и более.

11.48.Запрещается сбрасывать строительный мусор, отходы и материалы с перекрытийчерез окна, лоджии и балконы, а также с крыши.

Строительныймусор со строящихся зданий следует опускать по закрытым желобам в закрытыхящиках или контейнерах при помощи кранов и подъемников (см. п. 3.27). Нижнийконец желоба должен входить в бункер для приема мусора или находиться не выше 1м над землей. Сбрасывать мусор без желобов и других приспособлений разрешаетсяс высоты не более 3 м. Места, на которые сбрасывается мусор, следует со всехсторон оградить или установить надзор для предупреждения об опасности.

11.49. Приэлектросварочных работах металлические части электросварочного оборудования, атакже свариваемые изделия и конструкции должны быть заземлены. Заземлениеэлектросварочных установок выполняется до включения их в электросеть. Всеэлементы установок, находящиеся под напряжением, должны иметь надежныеограждения.

Необходимособлюдать условия непрерывности и необходимой токопроводящей способностинулевого провода (обратный провод) сварочных аппаратов во избежание проходаэлектрического тока через стропы и тросы крана. Все стыки обратного проводадолжны быть надежно соединены и заизолированы.

Производствоэлектросварочных работ во время дождя или снегопада при отсутствии навесов надэлектросварочным оборудованием и рабочим местом электросварщика не допускается.

11.50. Поокончании смены, а также во время перерывов в работе все остатки материалов,приспособлений и инструменты, должны быть убраны с крыши или надежнозакреплены.

Элементы идетали кровель, в том числе защитные фартуки, свесы и т.п. следует подавать нарабочие места в заготовленном виде. Заготовка элементов и деталейнепосредственно на крыше не допускается.

Запрещаетсясбрасывать с крыши материалы, отходы и другие предметы.

При работе накраю крыши в случае отсутствия ограждений рабочие должны с помощьюпредохранительных поясов прикрепляться к надежным конструкциям. Местазакрепления предохранительных поясов указываются мастером или производителемработ.

11.51. Взимний период лестничные площадки, марши, междуэтажные перекрытия, проходы, атакже инвентарь и приспособления должны быть очищены от снега и наледи.Лестничные марши, площадки, проходы и места работ должны быть посыпаны пескомили шлаком. Запрещается удалять снег и наледь горячей водой и паром.

11.52. Приприготовлении и применении бетона и раствора с добавками нитрита натриянеобходимо руководствоваться требованиями техники безопасности, приведенными в«Указаниях по приготовлению и применению в зимних условиях растворов с добавкойнитрита натрия» (ВСН-42-75, Главмосстрой, 1975) и «Указаниях по приготовлению взимних условиях бетонов с добавкой витерита натрия» (ВСН-42-75, Главмосстрой,1975), а также в ВСН-159-79 и ВСН-162-79 Главмосстроя.

Нитрит натрия- ядовитое вещество, попадание кристаллов или водного раствора нитрита натрия ворганизм человека приводит к отравлению, опасному для жизни. Все работы,связанные с приготовлением, хранением и применением нитрита натрия, необходимопроизводить в соответствии с требованиями указаний ВСН-41-75, ВСН-42-75,ВСН-159-79 и ВСН-162-79.

На емкости сраствором нитрита натрия должна быть хорошо видна надпись «Не пить - яд!».

Водный растворнитрита натрия должен храниться в закрытой таре в запираемом помещении воизбежание случайного использования раствора.

11.53.Строительная площадка должна быть оборудована необходимыми средствамипожаротушения и предупредительными знаками (плакаты, надписью и др.).

Временныесооружения на территории стройплощадки необходимо располагать в соответствии состройгенпланом проекта производства работ.

Бытовыепомещения необходимо располагать вне зоны работы крана на специально отведеннойплощадке.

Служебно-бытовыепередвижные фургоны следует располагать одиночно или группами, в каждой группедолжно быть не более трех фургонов Расстояние между грунтами фургонов должнобыть не менее 10 м, а противопожарные разрывы между группами фургонов и другимизданиями - не менее 16 м.

11.54 Горючиеи легковоспламеняющиеся жидкости (керосин, бензин и др.) должны храниться вемкостях, закрытых на замок. Емкости должны быть ограждены и находиться отзданий и окладов на расстоянии не менее 20 м.

Баллоны скислородом и ацетиленом следует хранить раздельно в специальных контейнерах.

Карбид кальцияследует хранить только в несгораемых помещениях, имеющих естественнуювентиляцию.

Склады кислорода,ацетилена и карбида кальция необходимо располагать не ближе 20 м от строящегосяздания или временных сооружений в соответствии со стройгенпланом проектапроизводства работ.

12ОСНОВНЫЕ ПОЛОЖЕНИЯ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА СТРОИТЕЛЬНО-МОНТАЖНЫХРАБОТ

12.1.Операционный контроль качества строительно-монтажных работ является одним изосновных элементов комплексной системы управления качеством строительнойпродукции на домостроительном комбинате.

12.2.Операционный контроль качества работ осуществляется по «Маршрутному журналуоперационного контроля, оценки качества и промежуточной технической приемкиотдельных видов работ и конструктивных элементов жилого дома» ипредусматривает:

- контрольсоответствия выполненных операций проекту и нормативным требованиям,осуществляемый в соответствии с принятой схемой операционного контроля качества(СОКК);

- приемкувыполненных работ;

- учет ианализ результатов контроля;

- информацию окачестве работ с указанием выявленных дефектов и их характера;

- подготовкуматериалов для определения оценки качества продукции и оценки качества труда порезультатам контроля.

«Маршрутныйжурнал» способствует устранению выявленных дефектов, оперативно воздействуя нанепосредственных исполнителей.

12.3.«Маршрутный журнал» ведется по строительству каждого дома раздельно на каждыйсамостоятельный цикл строительства (подземная часть здания, надземная частьздания, отделочные, санитарно-технические, электромонтажные и лифтомонтажныеработы, благоустройство и озеленение).

12.4. «Маршрутныйжурнал операционного контроля» ведется инженерами-контролерами службыуправления качеством ДСК. За каждым инженером-контролером по качеству приказомпо ДСК закрепляются объекты, на которых ими систематически, в течение всегопериода возведения объекта, осуществляется по графику выборочный статистическийконтроль качества, оценка и приемка выполненных работ.

12.5. Свведением на объектах «Маршрутного журнала» исключается необходимость веденияжурналов герметизации стыков, сварочных работ и др., так какосвидетельствование и приемка этих работ производится по журналу.

12.6. Один изосновных документов операционного контроля является карта операционногоконтроля качества (карта ОКК), которая составляется для каждого вида работ всоответствии со схемами операционного контроля. Она содержит в себе ведомостьрезультатов контроля с перечнем контролируемых параметров, а также поэтажнуюсхему с указанием на ней контролируемых конструктивных элементов.

На схемах картОКК инженер-контролер при проведении выборочного операционного контроляотмечает проверенные элементы и выявленные дефекты и знакомит производителяработ с результатами как первичного, так и повторного контроля.

В случаеобнаружения инженером-контролером хотя бы одного критического или значительногодефекта им назначается оплошной контроль соблюдения соответствующегонормативного требования по дефектной операции (параметру) на всем этаже здания,о чем делается запись в карте ОКК.

Оформлениекарты ОКК подписями инженера-контролера и производителя работ производитсятолько после устранения всех критических и значительных дефектов.

12.7. Дляпринятия своевременных мер воздействия, направленных на повышение качества,инженер-контролер систематически готовит материалы по результатам операционногоконтроля для проведения анализа причин возникновения дефектов.

12.8. Порезультатам выборочного операционного контроля качества для определения оценкивыполненных работ инженером-контролером рассчитываются два показателя,показатель качества труда и показатель качества продукции.

Показателькачества труда (Кт) есть отношение количества выполненных бригадойнормативных требований и принятых инженерам контролером при первичном контроле(сданных с первого предъявления) к общему контролируемому их количеству.

Показателькачества продукции (Кп) есть отношение количества качественновыполненных параметров, принятых инженером-контролером после повторногоконтроля, к общему их количеству.

На основанииэтих показателей по отдельным видам работ определяются показатели качестватруда и качества продукции по воем видам работ на этаже, а также комплексныйпоказатель качества части здания или определенного вида работ.

12.9. Послеоценки и приемки работ маршрутные журналы на самостоятельные циклыстроительства специализированными строительно-монтажными организациямипередаются генеральной подрядной организации, которая на основании итоговыхведомостей оценки качества работ по каждому циклу строительства составляетзаключительную оценочную ведомость и производит расчет комплексной оценкикачества объекта в целом.

12.10. Переходот показателей (качества продукции к оценке качества по трехбалльной системе(удовлетворительно, хорошо, отлично) осуществляется на основании принятой дляданной строительной организации градации по количественным показателямкачества.

Комплекснаяоценка качества объекта в целом не может быть установлена выше, чем комплекснаяоценка качества монтажа надземной части, здания.

Полученнаяоценка учитывается государственной комиссией при приемке дома в эксплуатацию.

12.11. Приосуществлении операционного контроля качества строительно-монтажных работ привозведении жилых домов этой серии следует руководствоваться «Временнымиуказаниями по организации операционного контроля качества строительно-монтажныхработ в комплексной системе управления качеством на ДСК» (ВСН138-77,Главмосстрой и ГлавАПУ, 1977).

ПРИЛОЖЕНИЯ

Приложение 1

ДЕЙСТВУЮЩИЕ НОРМАТИВНЫЕМАТЕРИАЛЫ И ИНСТРУКЦИИ ПО МОНТАЖУ КРУПНОПАНЕЛЬНЫХ ЖИЛЫХ ДОМОВ
(по состоянию на 1961 год)

1. СтроительныеНормы и Правила (СНиП):

глава СНиП III-16-80«Бетонные и железобетонные конструкции сборные», 1981;

глава СНиП III-15-76«Бетонные и железобетонные конструкции монолитные. Правила производства иприемки работ», 1976;

глава СНиП III-9-74«Основания и фундаменты», 1974;

глава СНиП III-20-74«Кровли, гидроизоляция, пароизоляция и теплоизоляция», 1974 (с учетом измененийи дополнений, внесенных в 1976 г.);

глава СНиП III-2-79«Геодезические работы в строительстве», 1976;

глава СНиП II-28-73*«Защита строительных конструкций от коррозии» 1974 (с учетом изменений идополнений, введенных в действие с 1 января 1980 г.);

глава СНиП III-4-80«Техника безопасности в строительстве», 1980.

2.«Руководство по производству бетонных работ», Стройиздат, 1975.

3. «Указанияпо производству земляных работ на жилищно-гражданском строительстве,осуществляемом организациями Главмосстроя» (ВСН-73-72, Главмосстрой, 1972).

4. «Указанияпо работам нулевого цикла в жилищном строительстве, осуществляемоморганизациями Главмосстроя» (ВСН-4-67, Главмосстрой, 1971).

5. «Указанияпо устройству фундаментов из забивных свай для домов повышенной этажности,возводимых из унифицированных изделий» (ВСН-91-74, Главмосстрой, 1974).

6. «Указанияпо устройству свайных фундаментов с учетом взаимоотношений строительныхорганизаций Главмосстроя» (ВСН-124-76, Главмосстрой, 1976).

7. «Инструкцияпо проведению динамических испытаний свай дизельным молотом» (ВСН-56-79,Главмосстрой, 1979)

8. «Указанияпо технологии бетонирования безобогревным способом монолитных железобетонныхконструкций с применением ускоренного термоса» (ВСН-115-75, Главмосстрой,1975).

9. «Указанияпо приготовлению и применению в зимних условиях растворов с добавкой нитританатрия» (ВСН-41-75, Главмосстрой, 1975).

10. «Указанияпо приготовлению в зимних условиях бетонов с добавкой нитрита натрия»(ВСН-42-75, Главмосстрой, 1975).

11.«Инструкция по применению в тяжелом бетоне комплексных противоморозных добавокна основе жидкого нитрита натрия» (ВСН-162-179, Главмосстрой, 1980).

12.«Инструкция по сварке соединений арматуры и закладных деталей железобетонныхконструкций» (СН 383-78, Госстрой СССР, 1978).

13. «Указанияпо организации монтажа полносборных зданий с транспортных средств» (ВСН-34-68,Главмосстрой, 1969).

14. «Указания поприемке, складированию и хранению основных строительных материалов, изделий иконструкций на приобъектных и базисных складах Главмосстроя» (ВСН-28-66,Главмосстрой, 1967).

15.«Инструкция по производству геодезических работ при строительстве крупнопанельныхжилых зданий» (ВСН-23-77, Главмосстрой, 1977).

16 «Правилаустройства и безопасной эксплуатации грузоподъемных кранов» (ГосгортехнадзорСССР, 1970).

17. Правилаустройства и безопасной эксплуатации лифтов (Госгортехнадзор СССР, 1972).

18. «Инструкцияпо безопасной эксплуатации подвесных люлек» (ВСН-46-70, Главмоcстрой,1970).

19.«Инструкция по приготовлению и применению в зимних условиях цементных растворовс добавкой нитрата и нитрита-нитрата натрия» (ВСН-140-77, Главмосстрой, 1977).

20. «Инструкцияпо применению в зимнее время при монтаже домов ДСК-1 оптимальных марок растворас противоморозными добавками» (ВСН-142-77, Главмоcстрой, 1977).

21.«Инструкция по применению комплексных добавок в цементных растворах прибезобогревном монтаже сборных железобетонных конструкций жилых и общественныхзданий» (ВСН-159-81, Главмосстрой, 1981)/

22. «Указанияпо восстановлению после сварки противокоррозионной защиты стальных связейпанелей комбинированным покрытием» (ВСН-106-75, Главмосстрой, 1975).

23.«Инструкция по проектированию и производству противокоррозионной защитыстальных связей полносборных жилых, общественных и культурно-бытовых зданий снормальными температурно влажностными условиями эксплуатации» (ВСН-141-77,Главмосстрой, 1977).

24. «Указанияпо герметизации стыков при монтаже полносборных зданий» (ВСН-15-75,Главмосстрой, 1976).

25.«Инструкция по технике безопасности при монтаже и наладке лифтов» (ВСН-37-74,Главмосстрой, 1974).

26. «Временныеуказания по организации операционного контроля качества строительно-монтажныхработ в комплексной системе управления качеством на ДСК» (ВСН-138-77,Главмосстрой и ГлавАПУ, 1977).

27 «Картыбезопасности труда рабочих-монтажников в период монтажа надземной частикрупнопанельных жилых домов из изделий единого каталога» (Мосоргстрой, 1980).

28 «Каталогмонтажной оснастки, грузозахватных приспособлений, тары и инвентаря длястроительства надземной части дома серии П44/16» (трест Мосоргстрой, 1982).


Приложение 2

Рекомендуемый численный ипрофессионально-квалификационный состав бригад и звеньев монтажного потока,возводящего дома серии П44/16

п/п

Профессия рабочих

Количество рабочих

Количество рабочих по разрядам



I

II

III

IV

V

VI



1

2

3

4

5

6

7

8

9

10



А. Монтажный поток

















1

Комплексная бригада

49

-

4

17

18

10

-

3,72



в том числе:



















- монтажники конструкций

14

-

-

8

3

3

-

3,66



- электросварщики

4

-

-

1

-

3

-

4,52



- бетонщики

4

-

1

2

1

-

-

3,03



- изолировщики по герметизации стыков и антикоррозийной защите

4

-

-

2

2

-

-

3,5



- плотники

7

-

1



3

1

-

3,6



- штукатуры

12

-

2

2

8

-

-

3,52



- кровельщики по установке оцинкованных изделий и гидроизоляции

1

-

-

-

1

-

-

4



- машинисты башенного крана

3

-

-

-

-

3

-

5



- звено столяров (стекольщиков)

4

-

-

2

2

-

-

3,5

2

Бригада слесарей-сантехников

10

-

-

3

3

3

1

4,24

3

Звено изолировщиков по термоизоляции

3

-

1

1

1

-

-

3,04

4

Бригада электромонтажников (без автоматики незадымляемости)

14
12

-

3
3

5
4

5
4

1
1

-

3,32
3,29



Итого по поточному участку с учетом звена по монтажу системы незадымляемости

82
80

-

9
9

28
27

30
29

14
14

1
1

3,68
3,68



Б. Дежурный персонал



















Слесари

3

-

-

-

-

3

-

5



Электромонтеры

3

-

-

-

-

3

-

5



Транспортные рабочие

2

2

-

-

-

-

-

1



ИТОГО:

8

2

-

-

-

6

-

4,14



ВСЕГО:

90
80

2
2

9
9

28
27

30
29

20
20

1
1

3,72

ПРИМЕЧАНИЕ: 1. На дом П44-1/16 бригадаэлектромонтажников дана в числителе при применении электротехническогоплинтуса, в знаменателе - винипластовых труб.

2. Звено электромонтажников для выполнения работ помонтажу системы незадымляемости для обслуживания: 4-х потоков - 5 человек; 3-хпотоков - 4 человека; 2-х потоков - 2-3 человека.


Приложение 3

ОСНОВНЫЕТРЕБОВАНИЯ К СБОРНЫМ БЕТОННЫМ И ЖЕЛЕЗОБЕТОННЫМ ИЗДЕЛИЯМ ДЛЯ МНОГОЭТАЖНЫХ ЖИЛЫХДОМОВ, ИЗГОТОВЛЯЕМЫХ ДСК № 1 ГЛАВМОССТРОЯ

ПАНЕЛИ ЖЕЛЕЗОБЕТОННЫЕ ТРЕХСЛОЙНЫЕ ДЛЯ НАРУЖНЫХ СТЕНЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

Панели должны изготовлятьсяв соответствии с требованиями ГОСТ 17078-71 по рабочим чертежам, утвержденным вустановленном порядке.

Марка бетона ираствора для панелей по морозостойкости должна быть не менее:

Мрз50 - для тяжелого бетона;

Мрз35 - для раствора наружного отделочного слоя.

Материалы иизделия, применяемые для изготовления панелей, должны удовлетворять требованиямдействующих стандартов на эти материалы и обеспечивать получение панелейзаданных качеств.

Поставкапанелей потребителю производится по достижении бетоном отпускной прочности,величина которой устанавливается в соответствии с требованиями ГОСТ 13015-75.При этом отпускная прочность бетона и раствора панелей должна быть не менее 70% проектной марки от прочности на сжатие.

Размерыпанелей и проемов должны соответствовать указанным в рабочих чертежах.Отклонения от проектных размеров панелей не должны превышать в мм:

по длине ивысоте на участках между гранями панелей в зоне укладки герметиков, а такжемежду монтажными фиксаторами ±4;

по толщине ±5;

по ширине,высоте и положению проемов ±5;

по размерам иположению выступов и вырезов по периметру панелей ±3;

по размерамвыступа для упора герметика ±1.

Разность длиндиагоналей не должна превышать 10 мм.

Непрямолинейностьпрофиля поверхностей и ребер панелей не должна превышать 3 мм на длине 2 м.

Неплоскостностьлицевых поверхностей панелей не должна превышать 8 мм.

Отклонения отпроектных размеров положения закладных деталей не должны превышать, в мм:

в плоскостипанели 10;

из плоскостипанели наружу 3;

из плоскостипанели внутрь 2.

При облицовкепанелей керамической плиткой следует руководствоваться требованиями СН 389-68.

Наружныйотделочный слой бетона или раствора должен быть заведен на боковые поверхностипанелей, а также на откосы проемов не менее чем на 50 мм.

Толщинанаружного отделочного слоя бетона или раствора должна быть не менее, в мм:

для панелей изтяжелого бетона 10;

для панелей излегкого бетона 15.

Панели должнывыпускаться предприятием-изготовителем с установленными оконными и дверными блоками,подоконными плитами или досками и сливами. Оконные и дверные блоки по наружномуконтуру в местах примыкания к бетону панели должны быть утеплены игерметизированы.

Внешний вид икачество отделки поверхностей панелей должны соответствовать утвержденномуэталону панели и удовлетворять следующим требованиям:

наповерхностях панелей не допускаются раковины, открытые воздушные поры местныенаплывы бетона и впадины, размеры которых превышают указанные в ГОСТ 17078-71;

трещины вбетоне панелей, за исключением местных поверхностных усадочных шириной не более0,1 мм в панелях из тяжелого бетона и 0,2 мм в панелях из легкого бетона, недопускаются;

околы бетонаребер общей длиной более 50 мм на 1 м и глубиной более 5 мм на лицевыхповерхностях панелей и по периметру проемов и 10 мм - на нелицевых поверхностяхпанелей не допускаются;

жировые иржавые пятна на лицевых поверхностях панелей не допускаются;

открытыеповерхности стальных закладных деталей, монтажные петли и выпуски арматуры,предназначенные для сварки и замоноличивания при монтаже, должны быть очищеныот наплывов бетона или раствора.

Толщиназащитного слоя бетона до арматуры, включая отдельный из плотного,цементно-песчаного раствора или бетона, в миллиметрах должна быть не менее:

длявнутреннего железобетонного слоя, а также железобетонных связей из легкогобетона - 15;

для наружногожелезобетонного слоя - 20.

Монтажныепетли должны изготовляться из горячекатаной гладкой арматурной стали класса А-1по ГОСТ 5781-61, марок ВСт3сп2 и ВСт3пс2 по ГОСТ 380-71.

Панели должныбыть приняты техническим контролем предприятия-изготовителя. На боковойповерхности каждой панели должно быть нанесено несмываемой краской краткоенаименование предприятия-изготовителя, марка панели, дата изготовления, штампОТК и масса панели.

Панели должныхраниться в вертикальном (рабочем) положении рассортированными по типоразмерами маркам.

Каждая панельдолжна устанавливаться на деревянные инвентарные прокладки толщиной не менее 30мм, располагаемые по линии подъемных петель. При наличии в панелях выступающихдеталей и частей толщина прокладок должна превышать размер выступающих деталейи частей не менее чем на 20 мм. При погрузке, разгрузке, хранении итранспортировании панелей должны соблюдаться меры, исключающие возможность их повреждения.При хранении и транспортировании панели должны быть защищены от увлажнения.

ПАНЕЛИ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ВНУТРЕННИХ СТЕНКРУПНОПАНЕЛЬНЫХ ЗДАНИЙ

Панели должныизготовляться по рабочим чертежам, утвержденным в установленном порядке, иотвечать требованиям ГОСТ 12504-67* (издание 1974 г.).

Отклонение от размеров панелей не должны превышать по, мм:

длине - ±8;

высоте - ±5;

толщине- ±6;

неплоскостностипанелей - 10;

смещению осейпроемов- 10;

ширине ивысоте проемов в бетоне- ±5;

разности длин диагоналейлицевых поверхностей - 12;

разности длиндиагоналей проемов - 10.

Смещение осейзакладных деталей не должно превышать в плоскости панели 10 мм, из плоскостипанели 5 мм.

Материалы для изготовлениябетона должны удовлетворять требованиям действующих государственных стандартови обеспечивать получение бетона в панелях заданных качеств.

Армированиепанелей должно производиться в соответствии с рабочими чертежами.

Сварнаяарматура и закладные детали панелей должны соответствовать требованиям ГОСТ10922-64.

Монтажныепетли должны изготовляться из гладкой горячекатаной арматурной стали класса А-1по ГОСТ 5781-61 и марок ВСт3сп2 и ВСт3пс2 по ГОСТ 380-71.

Прочностьбетона панелей должна соответствовать проектной марке бетона по прочности насжатие.

Лицевыеповерхности панелей должны быть подготовлены под окраску или оклейку обоями ине должны требовать шпаклевания и других дополнительных отделочных операций наместе постройки.

На лицевыхповерхностях панелей, предназначенных под окраску, не допускаются раковины иоткрытые воздушные поры диаметром и глубиной более 2 мм.

Наповерхностях панелей, предназначенных под оклейку обоими, а также на торцевых иопорных поверхностях всех панелей не допускаются раковины диаметром более 6 мми глубиной более 5 мм.

На лицевых иопорных поверхностях панелей не допускаются местные наплывы, жировые и ржавыепятна.

Искривленияопорных и лицевых поверхностей и ребер панелей допускаются не более 3 мм на 2 мдлины панели.

Околы реберпанелей глубиной более 5 мм и общей длиной более 20 мм на 1 м длины панели недопускаются.

Открытыеповерхности стальных закладных деталей должны быть очищены от раствора.

В необходимыхслучаях стальные закладные детали и выпуски арматуры должны быть защищены откоррозии.

На лицевыхповерхностях панелей не допускаются трещины за исключением местных усадочныхповерхностных шириной до 0,2 мм.

Толщиназащитного слоя бетона до арматуры в панелях должна соответствовать указанной врабочих чертежах.

Вес панелейпри отпуске потребителю не должен отличаться от проектного более чем на ±7 %.

Отгруженныепотребителям панели должны быть приняты техническим контролемпредприятия-изготовителя. На боковой торцевой поверхности каждой панели должнобыть нанесено несмываемой краской краткое наименованиепредприятия-изготовителя, марка панели, дата изготовления, штамп ОТК и массапанели.

Панелиперевозят на специальных панелевозах, снабженных подкладками.

Панели хранятв кассетных установках в вертикальном положении, рассортированными по маркам иустановленными на деревянные прокладки.

Погрузка,транспортирование, разгрузка и хранение панелей должны производиться ссоблюдением мер, исключающих возможность их повреждения.

ПАНЕЛИ ЖЕЛЕЗОБЕТОННЫЕ СПЛОШНЫЕ ДЛЯ ПЕРЕКРЫТИЙ ЖИЛЫХИ ОБЩЕСТВЕННЫХ ЗДАНИЙ

Панелиперекрытий должны изготовляться по рабочим чертежам, утвержденным вустановленном порядке, и отвечать требованиям ГОСТ 12767-107* (изменение № 1 от27.04. 1973 г.).

Допускаемыеотклонения от проектных размеров панелей не должны превышать по, мм:

длине - ±8;

ширине - ±5;

толщине - ±4;

неплоскостности- 10;

разности длиндиагоналей - 12;

смещениюзакладных деталей:

в плоскостипанели - 10;

из плоскостипанели - 3;

толщинезащитного слоя:

10 мм - +3;

15 мм - ±3;

20 мм и более- ±5.

Материалы,применяемые для приготовления бетона, должны удовлетворять требованиямстандартов на эти материалы и обеспечивать получение бетона заданных марок попрочности и объемному весу.

Сварнаяарматура и закладные детали должны удовлетворять требованиям ГОСТ 10922-64.

Монтажныепетли должны изготовляться из горячекатаной гладкой арматурной стали класса А-1по ГОСТ 5781-61, марок ВСт3сп2 и ВСт3пс2 по ГОСТ 380-71.

Толщиназащитного слоя бетона для рабочей арматуры должна соответствовать величине,указанной в рабочих чертежах, и должна быть не менее 15 мм в панелях изтяжелого бетона.

Прочностьбетона панелей должна соответствовать проектной марке бетона по прочности насжатие.

Вес панелейпри отпуске их потребителю не должен отличаться от проектного более чем на ±7 %.

Нижняя(потолочная) поверхность панелей должна быть подготовлена под окраску, на нейне допускаются местные наплывы, жировые и ржавые пятна, раковины и открытыевоздушные поры.

В панелях недопускаются следующие дефекты внешнего вида:

непрямолинейностьповерхности и боковых граней более 3 мм на длине 2 м;

околы бетонапо боковым граням панелей глубиной более 10 мм и длиной более 50 мм на длине 1м;

трещины, заисключением местных усадочных поверхностных, шириной более 0,1 мм;

обнажениеарматуры, за исключением концов предварительно напряженной арматуры, которые недолжны выступать за торцевые поверхности панели более чем на 5 мм;

наплывы,раковины диаметром более 4 мм и непрямолинейность более 2 мм на длине 2 м наверхних поверхностях панелей, предназначенных для непосредственной настилкилинолеума.

Открытыеповерхности стальных закладных деталей должны быть очищены от наплывов бетона.

Стальныезакладные детали и выпуски арматуры должны быть защищены от коррозии, если этопредусмотрено проектом.

Готовые панелидолжны быть приняты отделом технического контроля предприятия-изготовителя. Налицевой поверхности каждой панели должно быть нанесено несмываемой краскойкраткое наименование предприятия-изготовителя, марка панели, дата изготовления,штамп ОТК и масса панели.

Кантованиепанелей должно производиться в соответствии с требованиями рабочих чертежей сприменением приспособлений, исключающих необходимость дополнительногоармирования панелей для восприятия усилий, возникающих при их кантовании.

Панели хранятв вертикальном положении в кассетных стеллажах или в горизонтальном (рабочем)положении в штабелях рассортированными по маркам и уложенными на деревянныепрокладки толщиной не менее 30 мм.

Прокладки междупанелями располагают одна под другой по линии подъемных устройств (петель,отверстий и др.) или в непосредственной близости от них.

Погрузочно-разгрузочныеработы, транспортирование и складирование панелей должны производиться ссоблюдением мер, исключающих возможность их повреждения.

Приложение 4

СХЕМАРЕКОМЕНДУЕМОЙ ПОСЛЕДОВАТЕЛЬНОСТИ МОНТАЖА ПАНЕЛЕЙ ВНУТРЕННИХ И НАРУЖНЫХ СТЕНПРЯМОЙ ТОРЦЕВОЙ СЕКЦИИ ПОДЗЕМНОЙ ЧАСТИ ЖИЛЫХ ДОМОВ СЕРИИ П44/16

Приложение 5

СХЕМАРЕКОМЕНДУЕМОЙ ПОСЛЕДОВАТЕЛЬНОСТИ МОНТАЖА ПАНЕЛЕЙ ПЕРЕКРЫТИЙ И ВХОДОВ В ЗДАНИЕПОДЗЕМНОЙ ЧАСТИ ПРЯМОЙ ТОРЦЕВОЙ СЕКЦИИ ЖИЛЫХ ДОМОВ СЕРИИ П44/16

Приложение 6

СХЕМАРЕКОМЕНДУЕМОЙ ВРЕМЕННОГО КРЕПЛЕНИЯ ПАНЕЛЕЙ ВНУТРЕННИХ И НАРУЖНЫХ СТЕН ПРЯМОЙТОРЦЕВОЙ СЕКЦИИ ПОДЗЕМНОЙ ЧАСТИ ЖИЛЫХ ДОМОВ СЕРИИ П44/16

1 - штанга начальная (черт. 6265.01); 2 - штанга с осевымзажимом 3000 мм (черт. 6265.03); 3 - штанга с осевым зажимом 3600 мм (черт.6265.05); 4 - штанга для торцевых панелей (черт. 6265.41); 5 - монтажная связь(черт. 5502); 6 - инвентарная петля (черт. 5671); 7 - подкос телескопический(черт. 4104А); 8 - струбица, зев. 340¸460 мм (черт.4110Д); 9 - устройство постоянных креплений на подвесе крюка крана

Приложение 7

СХЕМАРЕКОМЕНДУЕМОЙ ПОСЛЕДОВАТЕЛЬНОСТИ МОНТАЖА ПАНЕЛЕЙ ВНУТРЕННИХ И НАРУЖНЫХ СТЕН ИДРУГИХ ЭЛЕМЕНТОВ ТИПОВОГО ЭТАЖА ПРЯМОЙ ТОРЦЕВОЙ СЕКЦИИ НАДЗЕМНОЙ ЧАСТИ ЖИЛЫХДОМОВ СЕРИИ П44/16

Приложение 8

СХЕМАРЕКОМЕНДУЕМОЙ ПОСЛЕДОВАТЕЛЬНОСТИ МОНТАЖА ПАНЕЛЕЙ ПЕРЕКРЫТИЯ И ЭЛЕМЕНТОВЛЕСТНИЦЫ ТИПОВОГО ЭТАЖА ПРЯМОЙ ТОРЦЕВОЙ СЕКЦИИ НАДЗЕМНОЙ ЧАСТИ ЖИЛЫХ ДОМОВСЕРИИ П44/16

Приложение 9

СХЕМАРЕКОМЕНДУЕМОЙ ВРЕМЕННОГО КРЕПЛЕНИЯ СБОРНЫХ ЭЛЕМЕНТОВ КОНСТРУКЦИЙ ТИПОВОГО ЭТАЖАПРЯМОЙ ТОРЦЕВОЙ СЕКЦИИ НАДЗЕМНОЙ ЧАСТИ ЖИЛЫХ ДОМОВ СЕРИИ П44/16

1 - подкос для временного крепления наружных панелей (черт.4879); 2 - подкос телескопический (черт. 4104А); 3 - монтажная связь длякрепления внутренних панелей (черт. 5502); 4 - инвентарная петля (черт. 5671);5 - монтажная опора для внутренний панелей (черт. 5766); 6 - стойка длякрепления перегородок (черт. 1631 УД); 7 - монтажный зажим зев. 440¸560мм (черт. 5670); 8 - струбица, зев. 336¸360 мм (черт.4638А); 9 - винтовой захват для подкосов (черт. 11301); 10 - крепление подкосовза петли панелей перекрытия; 11 - устройство постоянных креплений на подвесекрюка крана

Приложение 10

СХЕМАРЕКОМЕНДУЕМОЙ ПОСЛЕДОВАТЕЛЬНОСТИ МОНТАЖА ПАНЕЛЕЙ НАРУЖНЫХ И ВНУТРЕННИЙ СТЕН ИДРУГИХ ЭЛЕМЕНТОВ ТИПОВОГО ЭТАЖА УГЛОВОЙ СЕКЦИИ ТИПА 2-3 НАДЗЕМНОЙ ЧАСТИ ЖИЛЫХДОМОВ СЕРИИ П44/16

Приложение 11

СХЕМАРЕКОМЕНДУЕМОЙ ПОСЛЕДОВАТЕЛЬНОСТИ МОНТАЖА ПАНЕЛЕЙ ПЕРЕКРЫТИЙ, ЭЛЕМЕНТОВ ЛЕСТНИЦЫИ ВЕНТИЛЯЦИОННЫХ БЛОКОВ ТИПОВОГО ЭТАЖА УГЛОВОЙ СЕКЦИИ ТИПА 2-3 НАДЗЕМНОЙ ЧАСТИЖИЛЫХ ДОМОВ СЕРИИ П44/16

Приложение 12

СХЕМАРЕКОМЕНДУЕМОЙ ВРЕМЕННОГО КРЕПЛЕНИЯ СБОРНЫХ ЭЛЕМЕНТОВ КОНСТРУКЦИЙ УГЛОВОЙ СЕКЦИИТИПОВОГО ЭТАЖА НАДЗЕМНОЙ ЧАСТИ ЖИЛЫХ ДОМОВ СЕРИИ П44/16

1 - подкос для временного крепления наружных панелей (черт.4879); 2 - подкос телескопический (черт. 4104А); 3 - винтовой захват дляподкосов (черт. 11974); 4 - струбица для крепления наружных панелей, зев. 230¸350мм (черт. 4638А); 5 - монтажная опора для внутренний панелей, зев. 120¸200мм (черт. 5766); 6 - монтажный зажим, зев. 440¸560 мм (черт. 5670);7 - монтажная связь для крепления внутренних панелей (черт. 5502); 8 -штанга-фиксатор для крепления внутренних панелей (черт. ОР-10182); 9 -инвентарная петля (черт. 5671); 10 - приспособления для крепления электроблоков(черт. 10847); 11 - стойка для крепления перегородок (черт. 1631 УД); 12 -крепление подкосов за подъемные петли панелей перекрытий

Приложение 13

ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ ИИНСТРУМЕНТОВ
ДЛЯ ГЕРМЕТИЗАЦИИ СТЫКОВ

№ п/п

Наименование

Организация, разработавшая чертежи

№ проекта

Завод-изготовитель

1.

Компрессор передвижной СО-7

серийное изготовление

-

Вильнюсский з-д строительно-отделочных машин Миндормаша СССР

2.

Рукав резиновый Г-10 диаметром 9 мм

ГОСТ 8318-57

-

-

3.

Пневмошприц

СКБ «Мосстрой»

4522/1

ЭМЗ объед. «Мосстроймеханизация» Главмосмонтажспецстроя

4.

Электрошкаф для подогрева герметика

СКБ «Мосстрой»

4305/Б

ЭМЗ объед. «Мосстроймеханизация» Главмосмонтажспецстроя

5.

Электросверлилка ИЭ-1017 (С-478)

серийное изготовление

-

Выборгский з-д «Электроинструмент»

6.

Пневмосверлилки

серийное изготовление

-

Московский з-д «Пневмостроймашина»

ИП-1010

ИП-1007

ИП-1008

7.

Преобразователь частоты

серийное изготовление

-

Выборгский з-д «Электроинструмент», Андижанский з-д «Электродвигатель»

8.

Расшивки стальные РЗ-1, РВ-2

серийное изготовление

2728

Карачаровский механический з-д «Мосстроймеханизация» Главмосмонтажспецстроя

9.

Люльки самоподъемные

СКБ «Мосстрой»

-

ЭМЗ объед. «Мосстроймеханизация» Главмосмонтажспецстроя

ЛС-80-250

ЛЭ-100-300

10.

Навесные площадки

СКБ «Мосстрой», «Мосоргстрой»

-

Согласно ППР на монтаж дома

11.

Площадка для монтажника

«Мосоргстрой»

1999С

Филиал № 1 объединения «Моспромстроймеханизация»



 Подкос монтажный 10802 L=1900-2400мм Подкос монтажный 10803 L=2500-4300мм Подкос монтажный 10804 L=4400-6400мм Струбцина монтажная 10552, зев: 70-190мм Строительное оборудование (4822) 49-36-59 вышки, леса, краны, люльки. (4822) 49-36-59 ООО РусБизнесГруп, производство и продажа Строительного Оборудования  сайт-каталог нашей продукции:www.rb-grup.ru Наш компания является производителем и поставщиком широкого спектра строительного оборудования Строительные леса, вышки-тура, опалубка, люльки строительные, краны строительные. Вышка тура продажа, аренда, доставка, купить, Москва, Санкт-Петербург, Екатеринбург, Люльки строительные, опалубка бу, хомутовые леса, аренда Омск, Сочи, Екатеринбург, Хомутовые строительные леса, рамные леса, рамочные леса, Новосибирск, Омск, Тула, Клиновые леса, прокат, аренда, штыревые леса, железнодорожный, москва, владимир, Крановые пристежки,Строительные люльки продажа, Кран строительный сочи, краснодар, новоросийск, омск, Купить строительный подъемник, кран пионер москва, аренда, сочи, спб, кран легкий, улт, Лесатурс, строительные леса (рамные хомутовые) Воронеж, липецк, тверь, москва, тула,Резервуары РГС-3, РГС-5, РГС-10, РГС-20, РГС-25, РГС-30, РГС-50, РГС-60, РГС-75, РГС-100, РГС-150, Кран легкий в окно, кран балка, фасадные леса, Астрахань, Архангельск, владимир, тверь, Подмости строительные, опалубка стеновая, перекрытий, леса опорные, москва, подольск, Кран балка, мостик малярный, Захват для дорожных бордюр, сайт одноклассники, яндекс, строительные подъемники,Захват для подъема колеса автомобиля,Тверь,стропы, тула, Башенный кран Самара, Омск, Саратов, переносной кран клп, Захваты для железобетонных колонн, фото кран строительный улт, Кран консольный, вышка тура продажа, аренда, Бурорыхлительная машина, доставка, купить леса строителдьные улт, Хомутовые леса москва, Рязань, Пенза, Липецк, Хабаровск, кран строительный, опалубка, Ярославль кран балка, мостовой, стреловой, рамные леса лспр 200, Барнаул,ШТЫРЬЕВО-СТРОПОВЫЕ ГРУЗОЗАХВАТНЫЕ УСТРОЙСТВА (ЗАМОК СМАЛЯ), Иркутск, улт. Новосибирск, спб, стропа,строп петлевой, расчёт строп, строп стп, ускстроительные леса, вышка тура, вышки-туры, аренда, продажа, купить.фасадный подъемник люлька, Канат строительный Канат грузовой 26,5 Г-1-Н-Т-1670 ГОСТ 7669, сочи, краснодар, Канатные стропы, Строп шестиветвевой с уравнительными блоками, Канат грузовой 25-Г-В-С-Н-Р1960 ГОСТ7667-80, подъемник фасадный, Канат грузовой 25-Г-В-С-Н-Р1860 ГОСТ7669-80, купить,Захват монтажный для опалубки, Захват монтажный для сэндвич-панелей,Захваты-струбцины Канат грузовой 17, сочи, краснодар, 5-Г-В-С-Н-Р1860,Подкосы одноуровневые и двухуровневые, Траверса цепная для погрузки и выгрузки трёх поддонов с грузом, ГОСТ7669-80,Контейнер для подъёма двух поддонов с грузом, Захваты для подъёма лестничных маршей, Канат грузовой 21-Г-1-Н-1770ГОСТ7665-80, Канат грузовой 23-Г-1-В-НТ-1860 ГОСТ7669-80, сочи, Строительная оснастка, Гидрокантователь, Грейфер, Грузозахват для лестничных маршей, Емкость для сухой смеси «капсула», Емкость металлическая под воду, Котлы битумоварочные, Бункер неповоротный, Растворный узел, Монтажная опора, Площадка навесная для фасадов, Подкосы, Растворосмесители, Склад-пирамида, Струбцины, Трубозахватное приспособление, Дистанционная траверса 4047, Шкаф для баллонов с газом, Выносная площадка 1824 и 1875, Ящик-контейнер для раствора, Лестничные ограждения , Кондуктор для монтажа колонн, Ограждения лестничных маршей, Подъемно-строительное оборудование, Фасадные подъемники, Мачтовые подъемники, Кран Пионер, Краны консольные, Кран передвижной с талью, Краны мостовые, Кран с креплением на погрузчик, Подъемник для установки на лесах, Емкости стальные сварные, Кран балочно-консольный КБК-4, КБК-5, Навесная площадка для каменьщиков, Подъемник малый грузовой, Подъемник двухмачтовый, Подъемник одномачтовый, Подъемник реечный ПГР 630, Подмости каменщика, Крановые пристёжки, Канаты стальные/Тросы,Гост/DIN, Стропы грузовые, Замок смаля, Талрепы: вилочные, крюк, кольцо, Тали ручные, Тали электрические, Блоки монтажные,строительные леса, оборудование: лестницы стремянки, бетономешалки, бетоносмесители, опалубка, опалубка перекрытий, калориферы, вышки-туры, теплогенераторы полипласты, Блоки: открытые, закрытые, Стяжные грузовые ремни, Захваты и траверсы, Захват для брикетов, Захваты для Ж/Б колонн, Захват для сэндвич-панелей, Захваты-струбцины, Захваты для подкосных струбцин, Захват для выгрузки кирпича, Поддон для кирпича, Проволока, Цепи, Компрессорное оборудование, Трансформаторы для прогрева бетона, Бурорыхлительная машина, Металлоконструкции, Вышка тура, Леса строительные, Мини-леса, Лестницы стремянки, Диэлектрические лестницы, Емкости стальные сварные, РГС наземные, РГС подземные, РГС двустенные, РГС подземные дренажные, РВС вертикальные, Автоцистерны, Автотопливозаправщики, Автомаслозаправщики, Полуприцеп-цистерны, Прицеп-цистерны, Химические цистерны, Прицепное оборудование к трактору МТЗ, Поставка импортного оборудования, Токарные станки,Пенопласт ПСБ-С 15, пенопласт, пенопласт утеплитель, строительный пенопласт, строп стальной канатный текстильный цепной изготовление траверса полотенце монтажное канат стальной гост din цепь грузоподъемный кругозвенный домкрат гидравлический реечный погрузчик штабелер кран башенный балка скоба такелажный ремень стяжнойпродажа пенопласта Пенопласт ПСБ-С 25, Пенопласт ПСБ-С 25 Ф(16-17), Пенопласт ПСБ-С 25 Ф(18-19), Пенопласт ПСБ-С 35, Пенопласт ПСБ-С 50, Рынок пенопласта Машины резки, Шлифовальные станки, бетоносмеситель,бадья для бетона,фасовка цемента, пневмотранспорт цемента, силос,склад цемента,продажа бетоносмесителей, склады цемента,бетоносмесители продажа,бадьи для бетона, Фрезерные станки, Модульные быстровозводимые здания, Технологические смазки, Поковки массой до 150 кг, Разработка и изготовление оборудования, краснодар, купить,Кондуктор для монтажа колонн 400х400, ЗВР-16,Захват для рулона стали для подъема в вертикальном положении, Захват для подъема поддонов нераздвижной,Захват для подъема поддонов раздвижной,Захват для рулона стали с противовесом,Захват для рулона стали с подвесом за две точки, Захват для подъема лестничного марша,стропы текстильные,стропы канатные,стропы цепные,изготовление строп, стропы купить,куплю стропы,производство строп,Бетономешалки дозаторы бункер бадья для бетона продажа бетоносмесителей склад цемента бетоносмесительные установки бетоносмесители растворосмесители шнеки для цемента бетоносмесительные узлы и заводы бсу бетоносмесители ящики для раствора растворонасосыстропы стальные,стропы грузовые,канаты стропы,стропы ленточные,стропы парашюта,гост стропы, стропы цена,лента +для строп ,парашютная, строп, заплетка стропов, строп текстильный петлевой, строп кольцевой, Компания специализируется на поставках строительно-отделочного оборудования для всего спектра строительных работ : от производства стройматериалов и конструкций до отделочного оборудования. Наша организация поставляет: бадьи для бетона, ящики, опалубку, бетономешалки, бетоносмесительные узлы, дозаторы, котельные, туфельки для бетона, растворосмесители, бункеры для бетона, растворонасосы, растворные ящики, бетононасосы, подъемники, склады цемента, насосы для цемента, прогревочные трансформаторы, вибраторы, бетоносмесительные установки, оборудование цехов ЖБИ. Этот список может быть бесконечен. Для монолитного строительства нашими специалистами разработаны, запатентованы и изготавливаются бадьи для бетона. Их используют при бетонировании стен, перекрытий, колонн. Бадьи (бункера) снабжаются рукавами (или) лотками. Емкость бадей для бетона - 0,5 ; 1,0 ;1,5 ; 2,0, 2,5 ,3,0 м. куб. Затворы бадей двухчелюстные или шиберные - это позволяют дозировать бетонную смесь. Высота бадей для бетона позволяет заполнять их непосредственно из миксера , а геометрия – полностью опорожнять из без использования вибраторов. В продаже всегда есть и обычные бадьи «туфельки» емк. 1,0 ; 1,6 ; 2,0 ; 2,5 ; 4,0 куб. м, в также ящики всех размеров. Разработка конструкций производится в собственном конструкторском бюро высококлассными специалистами, обладающими огромным практическим опытом. Бетоносмесительные узлы и заводы, поставленные и запущенные в работу с помощью ООО РусБизнесГруп строительная и грузовая оснастка работают по всей России, в ближайшем и дальнем зарубежье. Нами изготавливаются также склады цемента любой вместимости и поставляется, все для крупнопанельного домостроения. оборудование для его транспортировки.силос цемента шнек затвор фильтр цемент переключатель потока насос пневмоподьемник монжуссилос цемента шнек затвор фильтр цемент переключатель потока насос пневмопод Если Вам нужны запчасти на любое оборудование (бетономешалки, насосы и прочее) - обращайтесь к нам. Подкос для монтажа панелей наружных стен домов КОПЭ, Подкос телескопический для монтажа панелей стен длиной 2425 ± 4150 мм,Подкос для монтажа панелей наружных стен длиной 1900 - 2420 мм, Монтажная связь для временного крепления панелей внутренних стен, зев 120-240 мм, Инвентарная петля для монтажной связи, зев 120-240 мм, Монтажный зажим для крепления внутренних стеновых панелей к торцовым, зев 440-560 мм, Монтажная опора для панелей внутренних стен, Опора для монтажа чердачных рам, зев 140-260 мм, Струбцина для монтажа панелей, зев 230-350 мм, Струбцина для монтажа панелей, зев 180-300 мм, Приспособление для временного крепления наружных панелей дома КОПЭ, Приспособление для временного крепления электроблока, Захват для подкосных струбцин, Подкос для временного крепления наружных панелей лестнично-лифтового узла, Стойка для временного крепления вентблоков, Стойка для крепления перегородок толщиной 80 мм, зев 50-130 мм, Упор для установки ограждений лестничных маршей, Контейнер для монтажной оснастки (подкосов), Универсальное грузозахватное устройство для монтажа крупнопанельных домов, ниверсальная траверса с дистанционной отцепкой крюков грузоподъемностью 10 т, Строп двухветвевой грузоподъемностью 8 т, длиной 3,5 м, Строп одноветвевой грузоподъемностью 2 т, Приспособление с вилочным захватом для монтажа лестничных маршейНекоторые комплектующие нашего производства намного превосходят по качеству стандартные. Компания располагает производственными мощностями. Отдел пусконаладочных работ осуществляет запуск оборудования любой сложности от Чукотки и Владивостока до Санкт-Петербурга и Калининграда. Сочетание производственных и конструкторских мощностей позволяет удовлетворить самые сложные запросы Заказчика. Большие обороты и наличие складов в центре России (в Москве) обуславливает низкие цены на оборудование и услуги.Стрелы, Стрелы-Опоры, Характеристики выпускаемых пылеуловителей и циклонов Пылеуловитель (Циклон) ВЗП, Пылеуловитель (Циклон) ВЗП-М, Пылеуловители вентиляционные мокрые ПВМ, Пылеуловители ПВМ(ЗИК) модернезированный, Циклоны ОЭКДМ, Циклоны УЦ, Циклоны УЦ-38, Циклоны УЦМ-38 , Циклоны Гипродревпрома Ц, Циклоны ЛТА, Циклоны Гипродрева, Циклоны ЦОК, Циклоны ЦМ, Циклоны РИСИ, Циклоны СИОТ, Циклоны СИОТ-М, Циклоны СИОТ-М1, Скоростные промыватели СИОТ (серия 5.904-61), Циклоны ЛИОТ, Циклоны ЦН-11, Циклоны ЦН-15, Циклоны ЦН-15У, Циклоны ЦН-24, Циклоны ЦН-15 во взрывобезопасном исполнении, Циклоны СДК-ЦН-33, Циклоны СК-ЦН-34, Циклоны СК-ЦН-34М, Циклоны СЦН-40, Циклоны ЦП-2, Циклоны 4БЦШ, Циклоны ЦОЛ,Основной продукцией предприятия являются: калориферы КСК, калориферы КПСК; воздушно-отопительные агрегаты АО2; пылеуловители ВЗП; пылеуловители вентиляционные мокрые: ПВМСА, ПВМБ, ПВМКБ, ПВМКМА; циклоны: ОЭКДМ, УЦ, УЦ-38, ЛТА, Гипродревпрома Ц, Гипродрева, ЦОК, ЦМ, СИОТ, СИОТ-М, СИОТ-М1, ЛИОТ, ЦН-11, ЦН-15, ЦН-15У, ЦН-24, СЦН-40, СДК-ЦН-33, СК-ЦН-34, СК-ЦН-34М, РИСИ; воздушные фильтры КДМ; нестандартные калориферы, воздушно-отопительные агрегаты, Калориферы водяные КСК, калориферы паровые КПСК, воздушно-отопительные агрегаты АО2, теплообменники базовые ТБЗ, траверса для ферм, траверса для монтажа ферм, монтажная траверса, ТРАВЕРСА ДЛЯ ПОДЪЕМА И МОНТАЖА КОЛОНН, ТРАВЕРСА ДЛЯ ПОДЪЕМА И МОНТАЖА КОЛОНН, ТРАВЕРСА ДЛЯ ПЕРЕМЕЩЕНИЯ ШПУНТА ЛАРСЕНА, ЗАХВАТ ДЛЯ МОНТАЖА ШПУНТА ЛАРСЕНА , ТРАВЕРСЫ ДЛЯ ЗАВОДОВ ЖБИ , инфракрасные обогреватели, нестандартное отопительное оборудование. циклоны, бункера и постаменты к циклонам и металлоконструкции по чертежам заказчика. Циклоны ОТИ, Фильтры воздушные самоочищающиеся КДМ, Нестандартные циклоны, Циклоны ЦВП с водяной пленкой, Скрубберы ЦС (сер. ОВ-03-34), Циклоны-промыватели СИОТ, (сер.ОВ-02-99 выпуск 6),Индикаторы нагрузки, Крюковые подвески, Гидроцилиндры, Цепи для дефибреров, конвееров, транспортеров, Металлоконструкции, Нестандартное оборудование, Склад-пирамида для складирования панелей стен и перегородок, Лестница для производства складских операций высотой 1,2м, Ящик-контейнер металлический для раствора вместимостью 0,28 куб. м, Ящик-контейнер утепленный для раствора для работы в зимних условиях вместимостью 0,3 м3, Ларь для хранения инструментов, Ларь для закладных деталей, Емкость для воды, Ларь для хранения вяжущих материалов, Контейнер для подъема и подачи на рабочее место с 4 баллонов с газом, Шкаф для хранения 8 баллонов с ацетиленом, Шкаф для хранения 6 баллонов с кислородом, Универсальное грузозахватное устройство для монтажа крупнопанельных домов, Универсальная траверса с дистанционной отцепкой крюков грузоподъемностью 10 т, То же, с длиной ветвей 3700 мм, Строп двухветвевой грузоподъемностью 8 т, длиной 3,5 м, Строп одноветвевой грузоподъемностью 2 т, Строп кольцевой грузоподъемностью 3,2 т, длиной 4 м, Приспособление с вилочным захватом для монтажа лестничных маршей, Подкос для монтажа панелей наружных стен домов КОПЭ, Подкос телескопический для монтажа панелей стен длиной 2425 ± 4150 мм, Подкос для монтажа панелей наружных стен длиной 1900 - 2420 мм, Монтажная связь для временного крепления панелей внутренних стен, зев 120-240 мм, Инвентарная петля для монтажной связи, зев 120-240 мм, Монтажный зажим для крепления внутренних стеновых панелей к торцовым, зев 440-560 мм, Монтажная опора для панелей внутренних стен, Опора для монтажа чердачных рам, зев 140-260 мм, Струбцина для монтажа панелей, зев 230-350 мм, Струбцина для монтажа панелей, зев 180-300 мм, Приспособление для временного крепления наружных панелей дома КОПЭ, Приспособление для временного крепления электроблока, Захват для подкосных струбцин, Подкос для временного крепления наружных панелей лестнично-лифтового узла, Стойка для временного крепления вентблоков, Стойка для крепления перегородок толщиной 80 мм, зев 50-130 мм, Упор для установки ограждений лестничных маршей, Контейнер для монтажной оснастки (подкосов), Ларь для хранения оснастки, Лестница ЛПНА 2,8-3,0 м для подъема на следующий этаж, Передвижной столик с ограждениями для расшивки швов под балконными плитами и лоджиями, Столик-стремянка для разделки внутренних стыков, Площадка навесная для обработки фасадов, Монтажный столик высотой 1,5 м, Вышка прожекторная поэтажная, Универсальная установка для сварочных работ, Тележка на пневмоходу емкостью 120 л, Рейка-отвес с уровнем для проверки вертикальности панелей, Будка для герметчика, Поэтажная прорабская -, Ограждение инвентарное путей башенных кранов и других опасных зон (пролет 5 м), Ограждение опасных зон вблизи строящегося здания, пролет 6 м, Временное ограждение опасных зон на перекрытии - секция малая, То же, секция большая, Временное ограждение лестничных площадок и маршей, Щиты лифтовой шахты, НШЛ-1, НШЛ-2,



   StroyNet.ru - Строительство и Ремонт. Создание интернет-магазина.Рейтинг LogLink.ru Участник каталога LOGISTIC.RU Промышленный портал PromPortal.su: промышленность, производство, строительство, оборудование Счетчик тиц и pr - xiron.ru PR-CY.ru Портал Стройтал, Строительство Ремонт Дизайн Строительный портал СтройБест.Ру
