Технологическая карта на монтаж этажа

Технологическая карта разработана на монтажные работы по возведению типового этажа из сборных конструкций. Данную технологическую карту рассматриваем в пределах одной секции типового этажа.

Состав работ:

• монтаж внутренних несущих стен,
• монтаж лифтовой клетки,
• монтаж наружных стеновых панелей,
• монтаж сантехкабин и венткамер,
• укладка плит перекрытия,

Технология и организация строительного процесса.

Исходные данные

Составляем калькуляцию трудовых затрат.

Калькуляция трудовых затрат.

Составляем почасовой график производства работ.

Работы будем производить поточным методом оной специализированной бригадой. Разбиваем этаж на две захватки равных по объему работ.

Площадь захватки составит : 185,4 м2

Расчет параметров почасового графика

Принимаем комплексную бригаду 28 человек. В составе :

• 2 сварщика
• 1 крановщик
• 10 монтажников
• 3 каменщика
• 5 герметчиков
• 7 разнорабочих

Работы производятся в две смены.

Далее составляем посменный график. График представлен на следующей странице.

ПОСМЕННЫЙ ГРАФИК ПРОИЗВОДСТВА РАБОТ НА МОНТАЖЕ ЭТАЖА

Итоговые показатели по техкарте :

Описание технологии выполнения работ (рекомендации по монтажу , механизмы , зимние условия) .Описание других строительных процессов.

Перечень оснастки

Для монтажа сборных конструкций стен типового этажа.

Примечание :

1. Монтаж сборных элементов типового этажа следует производить в соответствии с технологической последовательностью установки конструкций указанной на листе.
2. Монтажное приспособление следует снимать только после приварки всех постоянных связей в соответствии с проектом, соединяющих освобождаемый элемент с примыкающими закрепленными конструкциями.
3. Закрепление нижних захватов подкосов обозначенных 1 производится в технологические отверстия Ø60 / Ø130 панелей перекрытий. Нижние захваты подкосов, обозначенных П и Ш закрепляются за винтовые захваты, предварительно установленные в технологические отверстия панелей перекрытия.
4. Стойки XI временно закрепляющие вентблоки снимаются только после монтажа панелей перекрытия удерживающих вентблоки сверху.

Монтажные приспособления и инвентарь.

• Ограждение по периметру перекрытия.
• Ограждение лестничной площадки.
• Постоянное ограждение лестничного марша.
• Защитные щиты перекрытия лифтовых шахт.
• Щиты над проемами перекрытия.
• Будка герметчика.
• Поэтажная прожекторная вышка со сварочным постом на 1 единицу.
• Предохранительное верхолазное устройство (ПВУ – 2).
• Крнтейнер с гернитовым шнуром, теплоизоляционными вкладышами, монтажными связями.
• Контейнер для монтажного оснащения.
• Ящик с инструментом.
• Подкосы.
• Монтажный ломик.
• Подштопка.
• Ящик с раствором.
• Совковая лопата.
• Метла.
• Рейка – отвес.

Грузозахватные приспособления и монтажная оснастка.

1. Грузозахватные приспособления.

Основное грузозахватное устройство – Универсальная траверса с дистанционной отцепкой крюков грузоподъемностью 15т.с. предназначено для подъема панелей наружных и внутренних стен, перекрытий, перегородок, объемных элементов лифтовых шахт, сантехкабин и пр. конструкций.

Она обеспечивает строповку и возможность монтажа в установочном положении конструкций при различном расположении подъемных петель и их расстроповку с рабочего места монтажника.

Рис.1

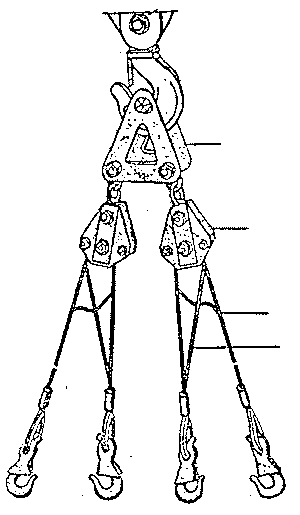

Универсальная траверса (Рис.1) состоит из подвески – 1, обойм с блоками – 2, чалочных ветвей – 3 и уравнительных канатов.

Подвеска представляет собой две щеки, соединенные между собой пальцами. Верхним пальцем она навешивается на крюк монтажного крана, а на двух нижних закреплены обоймы с блоками.

Обоймы с блоками крепятся к подвеске соединительными кольцами, что обеспечивает их поворот в горизонтальной плоскости относительно подвески в пределах 120°.

Через блоки перекинуты стропы, образующие чалочные ветви, которые соединяются попарно взаимодействующими с ними уравнительными канатами и страховочными перемычками. На концах чалочных ветвей расположены крюки с карабинами для их отцепки.

Техническая характеристика.

Грузоподъемность , кгс - 15000

Количество стропов, вмонтированных в обоймы с блоками - 2

Перемещение стропа по блоку обоймы - одностороннее

Количество чалочных ветвей с крюками - 4

Длина чалочных ветвей , мм - 6500

Общая длина траверсы, включая подвеску с блоками , м - 7,76

Максимально допустимый суммарный угол отклонения от вертикали

чалочных ветвей каждого стропа , град. - 40

Вес универсальной траверсы , кг - 195

Панели, имеющие смещенный центр тяжести стропят так, чтобы чалочная ветвь с уравнительным канатом была направлена в сторону смещения центра тяжести панели.

Зацепка крюков за подъемные петли внутренней стеновой панели производится так, чтобы зевы крюков находились с одной из ее сторон. Это дает возможность монтажникам производить расстроповку без обхода панели. Отцепку крюков от подъемных петель панелей производят после их установки и временного или постоянного закрепления в проектном положении. Отцепку крюков осуществляют при ослабленных стропах тягой, которой зацепляют за проушину карабина крюка и тянут вниз по направлению ветви стропа. Карабин, поворачиваясь вначале раскрывает зев крюка, а затем разворачивает крюк и снимает его с подъемной петли панели.

1. Подкос для монтажа панелнй стен ,

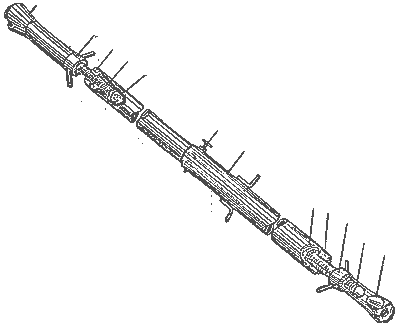

Предназначен для временного крепления панелей наружных и внутренних стен (Рис 2. ). Подкос состоит из телескопической штанги – 1 с запирающим штифтом – 7 и двух захватов. Захват выполнен из винта с крюком – 2 , предохранительной втулки – 3 , ограничителя – 6 и гаек (внутренней – 5 и натяжная – 4 )

Масса подкоса – 20,3 кг.

Подкос используется совместно со струбциной, закрепляемой к одному из его захватов для временного крепления отдельных панелей внутренних стен.

Рис. 2.

1. Монтажная связь

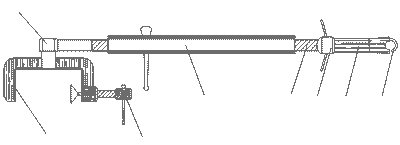

Предназначена для временного крепления панелей внутренних стен (Рис.3 ). Она состоит из захвата, стяжной муфты – 1 и струбцины – 2 .

Захват состоит из крюка – 6 , приваренного к винту стяжной муфты – 7 , предохранительной втулки – 8 и натяжной гайки – 9 . Стяжная муфта представляет собой отрезок трубы, в одном конце которого вмонтирована, с возможностью ее вращения, проушина, а на другом крепится гайка с винтом. Струбцина имеет П-образную форму.

К одной из ее боковых сторон закрепляется винтовой упор – 3 ,а в верхней части струбцины установлена ось – 4 ,которая монтируется в проушину стяжной муфты – 5 .

Масса монтажной связи – 6,6 кг.

Рис. 3

1. Монтажная опора

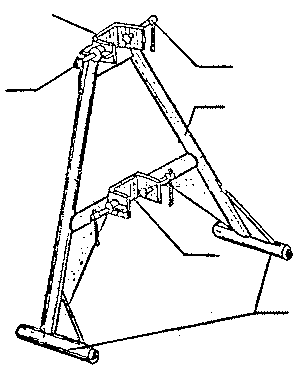

Предназначена для обеспечения устойчивости панелей внутренних стен при их монтаже (Рис,4), представляет собой треугольную сварную раму из труб – 1 с двумя крепежными струбцинами – 2 , жестко приваренными к раме на высоте 0,35 и 0,96 м. от опорных башмаков – 4 .

Закрепление монтажной опоры на монтируемом элементе производится винтовым упором – 3 , расположенными на крепежных струбцинах.

Масса монтажной опоры – 15,5 кг.

Рис. 4

1. Инвентарная петля – захват

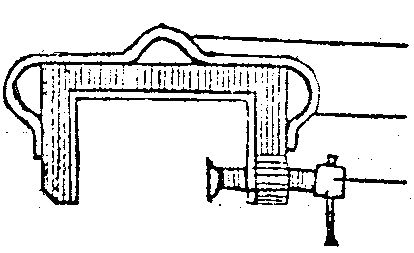

Предназначена для временного закрепления монтажных приспособлений в местах, где отсутствуют подъемные петли на панелях внутренних стен. Она представляет собой струбцину – 1 , к которой приварена специальная петля – 2 . Установка инвентарной петли на панели внутренней стены производится с помощью зажимного винта – 3 (Рис.5).

Рис. 5

1. Струбцины.

Служат для временного крепления панелей стен и применяются совместно с подкосами. В зависимости от размера зева, струбцины используют :

• 140 – 260 мм. – при монтаже внутренних стеновых панелей машинного отделения лифтовой шахты.
• 210 – 350 мм. – при монтаже панели внутренних стен лестнично – лифтового узла.

Сводная ведомость в потребности в строительных машинах

Указания по монтажу:

• Монтаж блок – секций должен производиться в соответствии с проектом производства работ, технологическими картами.
• Величины допускаемых отклонений строительных параметров принимаются по расчету точности в соответствии с ГОСТ 21779 – 82.
• Все металлические элементы должны быть защищены от коррозии в соответствии с СНиП 2.03. II – 85 иСНиП3.04.03 – 85.
• Раствор и цементно – песчаная паста должна соответствовать требованиям СН-290-74, СНиП II -22-81, СНиП 2.03.01-84 * , СНиП 3.03.01-87, «Руководства по возведению каменных полносборных конструкций зданий повышенной этажности в зимних условиях».
• Проектная марка раствора при монтаже принять М150.
• Все кровельные работы производить в соответствии с СНиП 3.04.01-87

Указания по монтажу в зимних условиях.

• Работы по монтажу дома в зимних условиях распространяются на период строительства при среднесуточной температуре наружнего воздуха ниже -5°С и минимальной суточной температуре ниже 0°С .
• Работы в зимних условиях должны производиться в соответствии с проектом производства работ и технологическими картами.
• Монтаж конструкций в зимних условиях должен производиться безобогревным способом с применением раствора или цементно-песчаной пасты с противоморозными добавками, обеспечивающими нарастание прочности раствора на морозе без прогрева. При этом следует руководствоваться ВСН-159-81, ВСН-42-75, ВСН-141-77, ВСН-31-66.
• Применение в зимних условиях растворов и цементно-песчаной пасты без противоморозных добавок запрещается.
• При применении растворов с противоморозными добавками следует учитывать ограничения в области применения и процентном содержании в бетоне и растворе различных добавок, установленные СНиП 3.03.01-87.
• Растворы для заделки стыков приготавливать на быстротвердеющих портландцементах или на портландцементах марки 400 и выше.
• Марка раствора для заделки принимается равной проектной (летгей), т.е. М150, если монтаж конструкций будет выполняться при среднесуточной температуре наружного воздуха до -20°С и на одну марку выше проектной, т.е. М200, если монтаж будет производится при температуре -20°С и ниже.
• Прочность раствора в горизонтальных и вертикальных стыках для различных стадий готовности здания должна быть не менее указанной в таблице:

• Учитывая возможность значительного разброса значений прочности раствора в зимнее время, необходимо временное отопление 1-3-го этажа перед монтажом 9-го этажа, 1-5 этажей перед монтажом 11 этажа и 1-9 этажей перед монтажом 15 этажа.
• В специальные журналы должны заносить все необходимые данные о растворе и различных факторах, влияющих на процесс твердения раствора.
• Особо строго должны контролировать толщины горизонтальных швов и соосность конструкций.
• Работы по герметизационной защите стыков следует выпполнять в соответствии с ВСН –15-85 и СНиП 3.03.01-87.
• Впериод наступления оттепелей и весеннего оттаивания должен быть организован тщательный контроль за конструкциями, смонтированными в зимних условиях.
• Авторским надзором должны быть выданы рекомендации по мероприятиям, обеспечивающим прочность и устойчивость конструкций в период весеннего оттаивания и в последующее время – до достижения раствором и бетоном необходимой прочности, а также определить условия дальнейшего продолжения строительных работ.
• Монтаж панелей на слой замерзшего раствора не допускается.
• При устройстве стыков панелей наружных стен должно быть обращено особое внимание на тщатальную очистку полостей стыка от наледи.
• Работы по устройству кровли в зимнее время выполнять в соответствии с СНиП 3.04.01-87.

Подготовка строительной площадки включает в себя : расчистку территории - производим срезку растительного слоя, выкорчевывание пней валка деревьев, выравнивание площадке ; отвод поверхностных вод – производим обвалование вдоль границ строительной площадки ; создание геодезической разбивочной основы – определяется и закрепляется положение красных линий или разбивочных осей на местности.

Земляные работы - производим отрывку котлована двумя бульдозерами, часть грунта складируется для обратной засыпки, а часть отвозится для вертикальной планировки на другую строительную площадку.

Параллельно с земляными работами ведутся вспомогательные : устройство строительного городка, временных подъездных дорог, места для складов.

Далее производят монтаж подземной части здания и устройство вводов.

Фундаменты монтируют автомобильным краном.

Кровельные работы идут одним потоком: последовательно производим работы по утеплению кровли (из засыпного утеплителя) и устройству гидроизоляционного ковра (из рулонного материала).

До производства отделочных работ и устройства полов осуществляются сан­технические и электротехнические работы. Отделочные работы предшеству­ют устройству полов. Подвод наружных коммуникаций осуществляется в период земляных работ и устройства фундаментов.

• Сетевой график , календаризация графика , график потребности в рабочих .

Производство работ организуется поточным методом, при этом необходимо учесть одновременность выполнения ряда работ и совмещение профессий.

Работы нулевого цикла производим одной захваткой, при производстве работ, связанных с возведением коробки здания и дальнейшими отделочными работами, делим объект на четыре захватки.

Продолжительность (ритм) каждого вида работ на захватках определяется временем выполнения ведущего механизированного процесса на рассматриваемом этапе строительства объекта.

Продолжительность выполнения полностью механизированных работ, дн.,

З м

t im = --------- ,

n * A

где З м – общие затраты машинного времени на производство работ, маш.-см.;

А – сменность работы, А=2;

n – число машин, участвующих в выполнении работы в смену.

В случае производства работ немеханизированным (частично механизированным) способом продолжительность работы t i , дн., определяется по формуле

Т р

t i = ----------- ,

N * A

где Т р – трудоёмкость работы, чел.-дн.;

N – принятое количество рабочих в смену;

А – сменность работы.

Если рассматриваемый вид работы включает механизированные и немеханизированные процессы, то принимают продолжительность, большую из рассчитанных по данным формулам.

Работы ведутся поточным методом. Для реализации поточного метода вся номенклатура работ на объекте группируется таким образом, чтобы каждый вид работы мог быть выполнен звеном или бригадой рабочих заданного профессионального состава. При этом учитывается одновременность выполнения работ и совмещения профессий.

Совмещение разных видов работ во времени достигается путём деления объекта на захватки.

Планировка территории ведётся двумя бульдозерами.

Отрывка траншей под фундамент производится одним экскаватором.

Монтаж ведётся одним башенным краном последовательно по захваткам.

Отделочные и пусконаладочные работы ведутся также последовательно по захваткам.

Составляем итоговую ведомость трудоемкости работ.

Карточка определитель располагается на следующей странице.

Карточка - определитель
